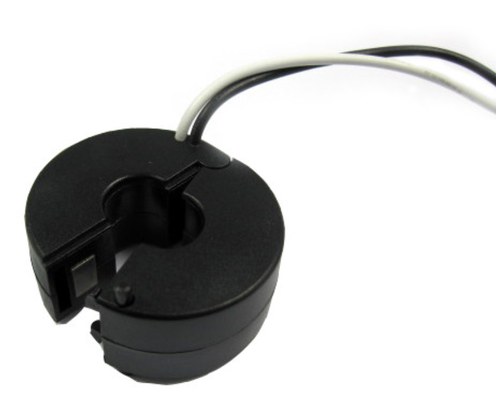

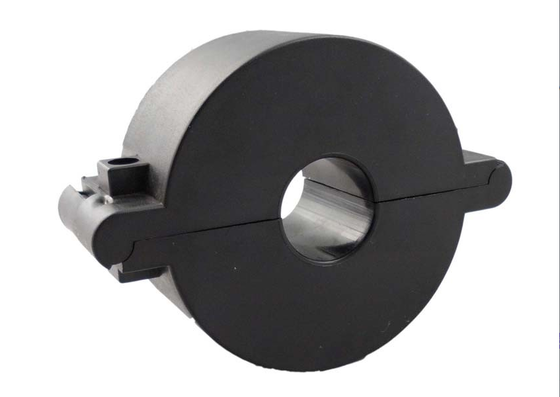

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz für die Stromverteilung und den Relaisschutz

Verhandlung
MOQ
Verhandelbar
Preis
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5-5000A
Ausgabe: 0,333 VAC oder 0-0,5 A
Genauigkeit: 1,0
Produktname: Split-Core-Stromtransformator
Perating Frequenz: 50-60Hz
Anpassbar: Ja
Hervorheben:

Split-Core-Stromtransformator 5-5000A

,

Split-Core-CT für die Stromverteilung

,

Schutz gegen Relais der Baureihe SCTK751
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK751-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

DieStromtransformator mit geteiltem Kern der Baureihe SCTK751ist für eine schnelle und einfache Installation in aktuellen Messanwendungen ausgelegt.5A bis 5000A, ist die Ausgabe0.333Voder0 bis 500 mA, mit einer Genauigkeit von±1,0%. Das Produkt verwendet eineSplit-Core-StrukturDas System ermöglicht eine berührungslose Strommessung durch Magnetfeldinduktion und kann ohne Abschaltung des zu prüfenden Kabels installiert werden, wodurch die Installation sicherer und komfortabler wird.Es wird häufig für die Messung von Strom verwendet, Überwachung und Schutz in Stromleitungen und -ausrüstungen sowie Strom- und Leistungsmessung für Motoren, Beleuchtung, Luftkompressoren, HVAC und Automatisierungskontrollsysteme,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.

Eigenschaften
  • Split-Core-Struktur
  • Nennleistung 5-5000A
  • Ausgang 0.333V oder 0-500mA
  • Genauigkeit: ±1,0%
  • Frequenz ¥ 50-60 Hz
  • Dielektrische Festigkeit 2.5KV/1mA/1 Minute
  • Isolierungswiderstand ≥ 100MΩ (DC500V)
  • Sichere und einfache Montage
Anwendungen
  • Stromleitungsstrommessung und -überwachung
  • Stromschutz für elektrische Geräte
  • Messung des Motorstroms und der Leistung
  • Überwachung der Leistung des Beleuchtungssystems
  • Überwachung des Luftkompressorstroms
  • HVAC-Systeme
  • Automatisierte Steuerungssysteme
  • Energieüberwachungs- und Relaisschutzeinrichtungen
Elektrische Parameter
Häufigkeit 50 bis 60 Hz
Nennwert der Eingabe 5A-5000A
Messbereich 10%In-130%In
Nennleistung 0.333V (AC) oder 0-500mA
Verhältnis ± 1,0%
Phasenwinkel ≤ ±90min
Dielektrische Festigkeit 2.5KV/1mA/1min
Widerstand gegen Isolierung DC500V/100MΩmin
Mechanische Parameter
Fall PC /UL94-V0
Weihnachtsbeutel PBT
Kern Permalloy
Innenstruktur Epoxy.
Bauwesen Schleife.
Betriebstemperatur -25°C+75°C
Betriebsfeuchtigkeit ≤ 85%
Ausgangsverbindung UL1015 22AWG Draht (Twinsted Draht) 2,0 m
Auswahl des Typs
Verbrauch Nennwert der Eingabe (A) Leistung (mA/V) Genauigkeit Abmessungen ((mm/Zoll)
Eine B C D E
Die Bezeichnung des Erzeugnisses darf nicht geändert werden. 5-200A (5,10,30,50,75,100,125,150,200) 0-13,3 mA 0,333 V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0,59) 19.1 (0,75) 19.1 (0,75)
Die Bezeichnung des Erzeugnisses ist: 10-400A (10,50,75,150,200,250,300,400) 0-26,6mA 0,333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0,83) 19.1 (0,75) 19.1 (0,75)
Die Bezeichnung des Erzeugnisses ist: 50 bis 630A (50,100,125,200,250,400,600,630) 0-66,6mA 0,333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
Die Bezeichnung des Erzeugnisses ist: 100 bis 2000 A (100,250,400,630,800A,1000,2000) 0-200mA 0,333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
Die Bezeichnung des Erzeugnisses ist: 200 bis 3000 A (200,250,400,630,1500,2500,3000) 0-300mA 0,333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0,94) 68.0 (2.68) 80.0 (3.15)
Die Bezeichnung des Erzeugnisses ist: 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0,333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Gebrauchsanweisung

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz für die Stromverteilung und den Relaisschutz

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz für die Stromverteilung und den Relaisschutz

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Welche Anwendungen kann die Genauigkeit von ±1,0% erfüllen?

A: Die±1,0%die Genauigkeit ist für die meisten Anwendungen geeignet, z. B. für die konventionelle industrielle Leistungsüberwachung, den Schutz von Geräten, das Energiemanagement und die Automatisierungssteuerung,hohe Wirtschaftlichkeit bei gleichzeitiger Gewährleistung der Messgenauigkeit.

F: Für welche Anwendungen ist der Frequenzbereich von 50-60 Hz geeignet?

A: Die50 bis 60 HzDer Frequenzbereich deckt die wichtigsten globalen Stromnetzstandards (50 Hz in Europa, 60 Hz in den USA) ab und eignet sich für die Messung und Überwachung von Strom in verschiedenen Wechselstromsystemen.

F: Wie beantragen Sie Proben?

A: Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.
