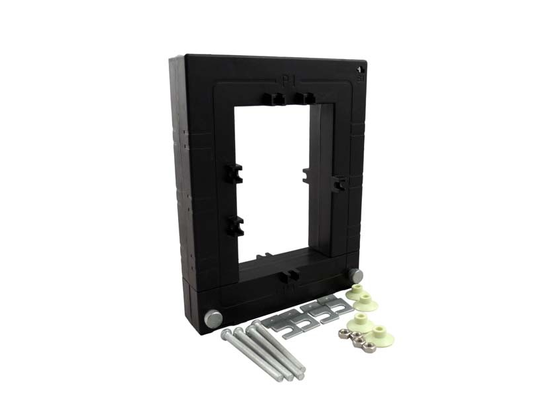

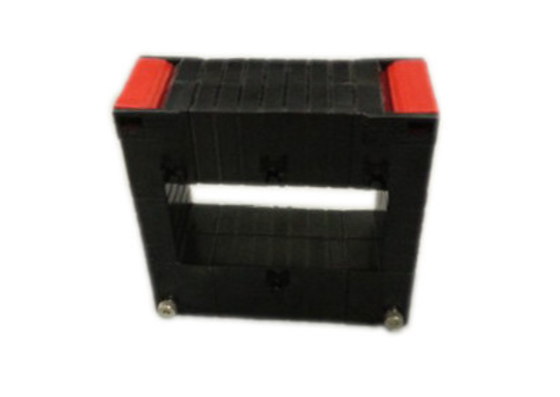

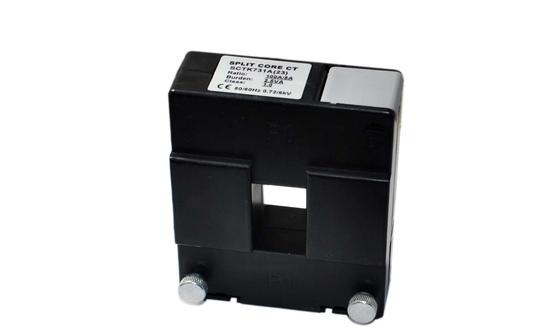

Der SCTK731Y-Split-Core-Stromwandler ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilungsnetzen konzipiert. Das Produkt verwendet eine Schnappverbindungs-Split-Core-Struktur , die eine schnelle Installation ohne Trennen oder Entfernen von Kabeln oder Sammelschienen ermöglicht. Das Design mit großem Fenster nimmt Kabel oder Sammelschienen mit großem Durchmesser auf.Die Sekundärwicklung verfügt über einen integrierten präzisen Parallelwiderstand, der eine sichere Niederspannungsausgabe ohne externe Abtastwiderstände ermöglicht.Die kompakte Größe und einfache Installation, mit mehreren verfügbaren Größen zur Anpassung an verschiedene bestehende Installationsbedingungen.Es wird häufig für Strommessung, -überwachung und -schutz in Stromleitungen und Geräten sowie für Strom- und Leistungsmessung für Motoren, Beleuchtung, Luftkompressoren, HLK- und Automatisierungssteuerungssysteme sowie für Energiemonitoring- und RelaisSchutzgeräte verwendet.
Merkmale:
- Messbereich: 0,5 bis 6000A AC-Eingang, Ausgang 0,333V oder 0-5A
- Großes Innenfenster, das das Klemmen großer Kabel oder Sammelschienen ermöglicht
- Große Auswahl an Größen für alle bestehenden Installationen
- Kleine Größe und einfache Montage
- Hohe Genauigkeit und Zuverlässigkeit
Anwendungen:
- Strom-, Leistungs-, Energie- und Überwachungsgeräte
- Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressoren, Heizungs- und Lüftungssysteme, Klimaanlagen und Automatisierungs- – Steuerungssysteme.
- Strommessung, -überwachung und -schutz für elektrische Leitungen und Geräte
Elektrische Parameter
| Nenneingang |
0,5A-6000A |
| Messbereich |
10%In-130%In |
| Nennleistung |
0,333V(AC) oder 0-5A |
| Verhältnis |
≤± 0,1% |
| Phasenwinkel |
≤ ±5min |
| Isolationswiderstand |
DC500V/100MΩmin |
Mechanische Parameter
| Gehäuse |
PC/UL94-V0 |
| Spule |
PC |
| Kern |
Silizium |
| Interne Struktur |
Epoxid |
| Konstruktion |
Kabelbinder |
| Betriebstemperatur |
－25℃～＋75℃ |
| Betriebsfeuchtigkeit |
≤85% |
| Ausgangsanschluss |
Klemme oder UL1015 22AWG Draht 1,5m |
Typauswahl
|
P/N
|
Nenneingang
(A)
|
Ausgang
(A)
|
Genauigkeit |
Abmessungen(mm) |
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
SCTK731Y(33)
|
100-400A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
SCTK731Y(34)
|
100-600A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(35)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(36)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(38)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(312)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(313)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(44)
|
100-600A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(45)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(48)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(412)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(413)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(55)
|
100-1000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(56)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(58)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(510)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(512)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(513)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(516)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(66)
|
100-1200A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
200-1500A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(810)
|
250-2000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
500-2500A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(813)
|
500-3000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(814)
|
800-4000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
250-4000A
|
1A/5A
|
0,2,0,5,1,0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1111)
|
250-4000A
|
1A/5A
|
0,2,0,5,1,0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
500-4000A
|
1A/5A
|
0,2,0,5,1,0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1313)
|
500-5000A
|
1A/5A
|
0,2,0,5,1,0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
600-5000A
|
1A/5A
|
0,2,0,5,1,0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
800-5000A
|
1A/5A
|
0,2,0,5,1,0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
1000-5000A
|
1A/5A
|
0,2,0,5,1,0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
SCTK731Y(2020)
|
1000-6000A
|
1A/5A
|
0,2,0,5,1,0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
Hinweise: Produktspezifikationen können angepasst werden
FAQ
F: Wie wähle ich zwischen 0,333V und 0-5A Ausgängen?
A: 0,333V Ausgang ist ein Niederspannungssignal, geeignet für elektronische Stromzähler, SPS und Messgeräte mit Spannungseingang. 0-5A Ausgang ist ein traditionelles Stromsignal, geeignet für mechanische Zähler, Relais und Schutzgeräte. Bitte wählen Sie basierend auf der Eingangsschnittstelle Ihrer Messgeräte.
F: Was ist die Funktion des integrierten Präzisionswiderstands?
A: Die Sekundärwicklung verfügt über einen integrierten Präzisionsparallelwiderstand. Er wandelt das Stromsignal direkt in eine sichere Niederspannungsausgabe um und macht externe Abtastwiderstände überflüssig. Dies vereinfacht die Installation, verbessert die Sicherheit und spart Komponenten- und Installationskosten.
F: Welche Anwendungen kann der Messbereich von 0,5-6000A abdecken?
A: Der extrem breite Messbereich von 0,5-6000A deckt verschiedene Anwendungen ab, von der Präzisionsüberwachung von Kleinströmen bis hin zu großen industriellen Stromverteilungssystemen, geeignet für feine Energiemessung, Motorschutz, Überwachung von Hauptverteilungsleitungen und viele andere Szenarien.
F: Wie beantrage ich Muster? Was ist die Lieferzeit?
A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Unternehmensinformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
