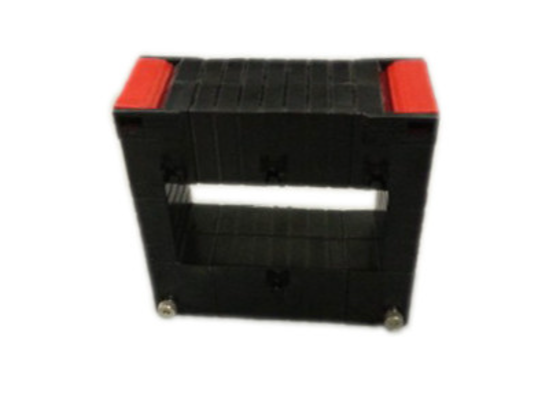

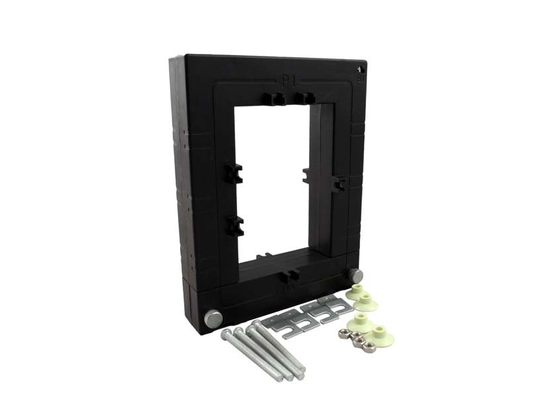

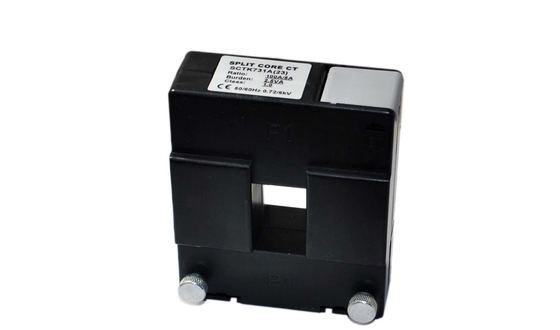

Selbstverriegelnder geteilter Stromwandler SCTK731 Serie für Energieverteilung und HLK

Verhandlung
MOQ
Verhandelbar
Preis
Self-Locking Split-Core CT SCTK731 Series for Power Distribution and HVAC
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5-5000A
Ausgabe: 0-5A
Genauigkeit: 0,5, 1,0, 3,0
Spezifikation: Split Core
Isoliermittel: Epoxidharz
Anpassbar: Ja
Hervorheben:

Selbstverriegelnde Split-Core-CT

,

Split-Core-CT für die Stromverteilung

,

Geteilter Stromwandler für HLK
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK731-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

DieDie Serie SCTK731Ein Split-Core-Stromtransformator ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilernetzwerken ausgelegt.Das Produkt verwendet eine selbstverschließende Struktur mit geteiltem Kern, die eine schnelle Installation ermöglicht, ohne Kabel oder Busbars zu trennen oder zu entfernen. Die breite Fensterkonstruktion bietet Platz für Kabel oder Busbars mit großem Durchmesser. Die Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.Viele Größen sind verfügbar, um sich an verschiedene bestehende Installationsbedingungen anzupassen. Es wird weit verbreitet zur Messung, Überwachung und zum Schutz von Strom in Stromleitungen und -geräten verwendet,sowie Strom- und Leistungsmessungen für Motoren, Beleuchtung, Luftkompressoren, HVAC- und Automatisierungskontrollsysteme sowie Energieüberwachungs- und Relaisschutzeinrichtungen.

Eigenschaften
  • Messbereich 5A-5000A
  • Selbstverriegelungskonstruktion mit Split-Core
  • Eingebundener Präzisionswiderstand
  • Weites Fenster für große Kabel und Busbars
  • Mehrere Größen verfügbar
  • Installation ohne Kabelentfernung
  • geeignet für Neubauten und Nachrüstprojekte
  • Einsparung von Installationszeit und Kosten
Anwendungen
  • Stromleitungsstrommessung und -überwachung
  • Stromschutz für elektrische Geräte
  • Messung des Motorstroms und der Leistung
  • Überwachung der Leistung des Beleuchtungssystems
  • Überwachung des Luftkompressorstroms
  • HVAC-Systeme
  • Automatisierte Steuerungssysteme
  • Energieüberwachungs- und Relaisschutzeinrichtungen
Elektrische Parameter
Häufigkeit 50 bis 400 Hz
Nennwert der Eingabe 5A-5000A
Messbereich 5%In-130%In
Nennleistung 0-5A
Verhältnis ≤ ± 0,5%
Phasenwinkel ≤ ±30min
Dielektrische Festigkeit 2.5KV/1mA/1min
Widerstand gegen Isolierung DC500V/100MΩmin
Mechanische Parameter
Fall PC /UL94-V0
Weihnachtsbeutel PC
Kern Siliziumstahl
Innenstruktur Epoxy.
Bauwesen Schraub
Betriebstemperatur -25°C+75°C
Betriebsfeuchtigkeit ≤ 85%
Ausgangsverbindung Terminal
Auswahl des Typs
Verbrauch Nennwert der Eingabe (A) Ausgabe (A) Genauigkeit Abmessungen ((mm)
Eine B C D E F G H Ich...
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 100 bis 400 A 1A/5A 0.5,1.0,3.0 20 30 50 88 104 34 41 40 31
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassung. 250 bis 1000 A 1A/5A 0.5,1.0,3.0 50 80 78 114 145 32 32 33 33
Die in Absatz 1 genannten Anforderungen gelten nicht. 250 bis 1000 A 1A/5A 0.5,1.0,3.0 80 80 108 144 145 32 32 33 33
Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: 500 bis 1500 A 1A/5A 0.5,1.0,3.0 80 120 108 144 185 32 32 33 33
Die Angabe der Angabe des Antrags ist in der Angabe des Antrags anzugeben. 600 bis 5000 A 1A/5A 0.5,1.0,3.0 80 140 122 176 228 47 47 53 38
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 800-5000A 1A/5A 0.5,1.0,3.0 80 160 120 176 246 48 48 53 38
Die in Absatz 1 genannten Angaben sind zu beachten. 100 bis 3000 A 1A/5A 0.5,1.0,3.0 30 60 88 132 131 49 36 55 43
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. 100 bis 4000 A 1A/5A 0.5,1.0,3.0 55 130 80 125 195 35 30 53 35

Selbstverriegelnder geteilter Stromwandler SCTK731 Serie für Energieverteilung und HLK

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Welche Vorteile hat die selbstverschließende Struktur?

A: Die selbstverschließende Struktur sorgt dafür, dass der Transformator nach der Montage fest an dem Kabel oder der Busbar befestigt bleibt.Sicherstellung einer sicheren und zuverlässigen InstallationDie Bedienung ist einfach und es sind keine speziellen Werkzeuge für die Installation oder den Abbau erforderlich.

F: Welche Funktion hat der eingebaute Präzisionswiderstand?

A: Die Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand, der das Stromsignal direkt in einen sicheren Niederspannungsausgang umwandelt und somit die Notwendigkeit externer Probenahmewiderstände beseitigt.Dies vereinfacht die Installation, verbessert die Sicherheit und spart Komponentenkosten und Installationsfläche.

F: Welche Anwendungen kann der Messbereich 5-5000A erfüllen?

A: Der breite Messbereich 5-5000A deckt verschiedene Anwendungen ab, von kleinen bis mittleren Stromausrüstungen bis hin zu großen industriellen Stromverteilern, einschließlich Stromüberwachung für Motoren,Beleuchtung, Luftkompressoren, HVAC und Hauptverteilungsleitungen.
