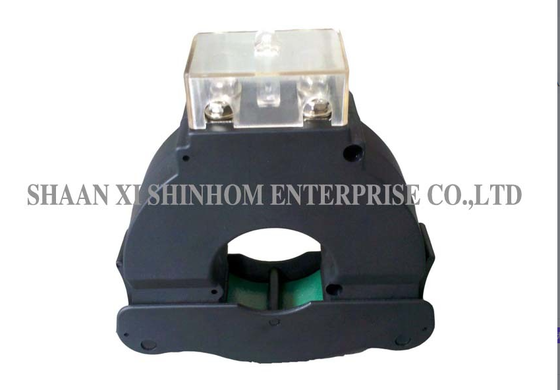

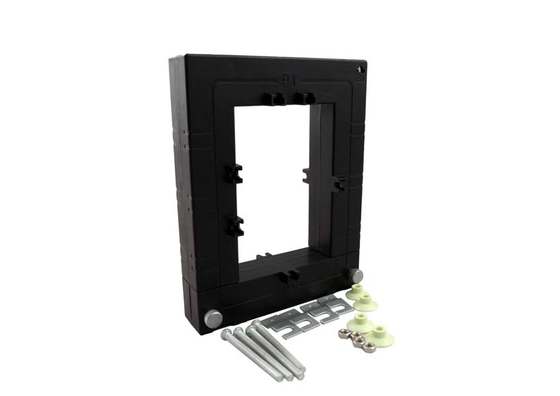

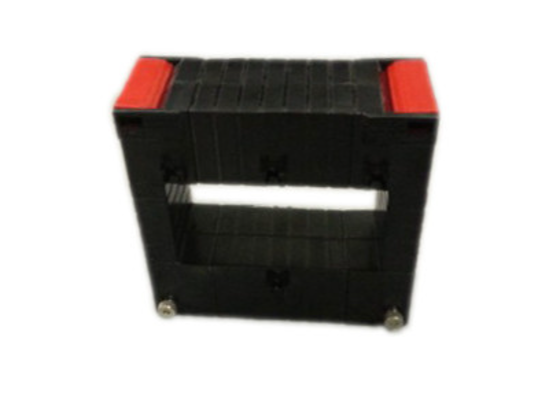

Split-Core-Stromtransformator SCTK732B-Serie für Leistungsüberwachung und Relaisschutz

Verhandlung
MOQ
Verhandelbar
Preis
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Eingang: 0,5A-6000A
Ausgabe: 0,333 V (Wechselstrom) oder 0–5 A
Frequenz: 50-2,5 kHz
Genauigkeit: 0,2, 0,5, 1,0
Ertragverbindung: Terminal
Maßgeschneidert: Ja
Hervorheben:

Split-Core-Stromtransformator SCTK732B

,

Stromüberwachungstransformator

,

Relaisschutz Split-Core-Transformator
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK732B-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

Der SCTK732B-Serie geteilte Stromwandler ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilungsnetzen konzipiert. Das Produkt verwendet eine geteilte Kernstruktur, die eine schnelle Installation ermöglicht, ohne Kabel oder Sammelschienen zu trennen oder zu entfernen. Die Sekundärwicklung ist gleichmäßig um den Kernumfang verteilt, was einen geringen Streufluss und eine stabile Leistung gewährleistet. Das flammhemmende ABS-Kunststoffgehäuse bietet einen guten Isolationsschutz. Ein eingebauter Präzisions-Parallelwiderstand liefert eine sichere Niederspannungsausgabe, ohne dass externe Abtastwiderstände erforderlich sind. Er wird häufig für die Strommessung, -überwachung und -schutz in Stromleitungen und Geräten sowie für die Strom- und Leistungsmessung von Motoren, Beleuchtung, Kompressoren, HLK-Anlagen und Automatisierungssteuerungssystemen sowie für Energiemonitoring-Geräte eingesetzt.

Merkmale:
  1. Testbereich: 0,5A - 6000A AC Eingang, Ausgang 0,333VAC oder 0-5A
  2. Testgenauigkeitsklasse: 0,2, 0,5, 1,0
  3. Stromwandler-Sekundärwicklungen gleichmäßig um den Kernumfang verteilt, Verwendung einer flammhemmenden ABS-Kunststoffschale für die Wandlerisolierung
  4. Die Mitte des Fensters für die Stromschiene zum Durchführen.
  5. Die Sekundärwicklungen sind gleichmäßig um das System verteilt, was zu geringem magnetischem Streuflus und stabiler Leistung, geringem Gewicht, bequemer Installation usw. führt.
Anwendungen:
  1. Strommessung, -überwachung und -schutz für elektrische Leitungen und Geräte.
  2. Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Kompressoren, Heizung
  3. Lüftungssystem, Klimaanlagen und Automatisierungs-Steuerungssystem.
  4. Strom-, Leistungs- und Energiemonitoring-Gerät.
Elektrische Parameter
Nenneingang 0,5A-6000A
Messbereich 10%In-130%In
Nennleistung 0,333V(AC) oder 0-5A
Verhältnis ≤ ± 0,2 %
Phasenwinkel ≤ ± 10 min
Dielektrische Festigkeit 5,0KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin
Mechanische Parameter
Gehäuse PC+ABS/UL94-V0
Spule PC+ABS
Kern Silizium
Interne Struktur Epoxid
Konstruktion Kabelbinder
Betriebstemperatur −25℃～+75℃
Betriebsfeuchtigkeit ≤ 85%
Typauswahl
P/N Eingang (A) Ausgang (A/V) Genauigkeit Abmessungen (mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0,333V 0,2,0,5,1,0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0,333V 0,2,0,5,1,0 263 82 299 168 64 78 13 2 43 43

Split-Core-Stromtransformator SCTK732B-Serie für Leistungsüberwachung und Relaisschutz

Hinweise: Produktspezifikationen können angepasst werden

FAQ
F: Welche Genauigkeitsklassen sind für dieses Produkt verfügbar?

A: Es sind drei Genauigkeitsklassen verfügbar: Klasse 0,2, Klasse 0,5 und Klasse 1,0. Klasse 0,2 eignet sich für die präzise Energiemessung. Klasse 0,5 eignet sich für allgemeine industrielle Messungen. Klasse 1,0 eignet sich für Schutzanwendungen und konventionelle Anzeigegeräte.

F: Was sind die Vorteile einer gleichmäßig verteilten Sekundärwicklung?

A: Die Sekundärwicklung ist gleichmäßig um den Kernumfang verteilt, was eine gleichmäßige magnetische Flussverteilung, einen geringen Streufluss, eine hohe Messgenauigkeit sowie eine stabile und zuverlässige Leistung gewährleistet.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Unternehmensinformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
