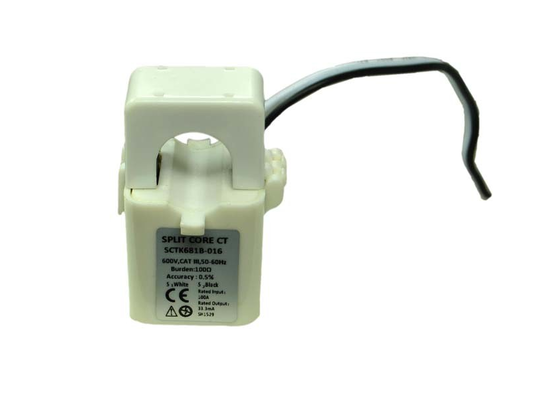

Split-Core CT SCTK681B-Serie Kabelfreie Anlage für Motormessung und HVAC

Verhandlung
MOQ
Verhandelbar
Preis
Split-Core CT SCTK681B Series Cable-Free Installation for Motor Measurement and HVAC
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~630A
Ausgabe: 0-500 mA oder 0,333 VAC
Klasse: 0,5, 1,0, 3,0
Farbe: Transparent
Spule: Permalloy-Kern
Anpassbar: Ja
Hervorheben:

Split-Core-Stromtransformator für HVAC

,

Kabelfreie Installation von Split Core CT

,

SCTK681B Motormessung CT
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK681B-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

Die SCTK681B-Serie von geteilten Stromwandlern ist für eine schnelle und einfache Installation konzipiert. Das geteilte Kern-Design ermöglicht berührungslose Strommessungen durch magnetische Feldinduktion, ohne dass der Primärleiter für die CT-Installation offline genommen und getrennt werden muss. Diese Methode ermöglicht eine sicherere, einfachere und portablere Strommessung. Ein interner Präzisions-Bürdenwiderstand über der Sekundärwicklung des CT liefert eine sichere Niederspannungsausgabe und ermöglicht ein sicheres Öffnen der Sekundärseite

Eigenschaften:

  • Testbereich: 5 bis 630A AC Eingang
  • Ausgabe von 0 bis 500mA, 0 bis 0,333V
  • Eisenkern ist teilbar, mit hoher Genauigkeit und geringem Magnetkreisverlust
  • Elegantes Aussehen, kleines Volumen, geringes Gewicht, zu öffnen, einfache Installation
  • Es ist bequem zu installieren, muss den Bus nicht demontieren, kann unter Live-Bedingungen betrieben werden und beeinträchtigt die normale Nutzung der Kunden nicht

Anwendungen:

  • Strommessung, -überwachung und -schutz für elektrische Leitungen und Geräte
  • Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Kompressoren, Heiz- und Lüftungssysteme, Klimaanlagen und Automatisierung.
  • Strom-, Leistungs- und Energiemonitoring-Gerät
  • Relais-Schutzgerät

Mechanische Parameter

Gehäuse PA /UL94-V0
Spulenkörper PBT
Kern Permalloy
Interne Struktur Epoxid
Konstruktion Kabelbinder
Betriebstemperatur －25℃～＋75℃
Betriebsfeuchtigkeit ≤85%
Ausgangsanschluss UL1015 20AWG Draht (verdrillter Draht) 2,5m

Elektrische Parameter

Frequenz 50Hz-2KHz
Nenneingang 5A-630A
Messbereich 10%In-130%In
Nennleistung 0,333V(AC) oder 0-500mA
Verhältnis ≤± 1,0%
Phasenwinkel ≤ ±60min
Dielektrische Festigkeit 2,5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin

Typauswahl

P/N Nenneingang
(A)		 Ausgabe (mA/V) Genauigkeit Abmessungen(mm)
Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0,333V

 0,5,1,0,3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0,333V

 0,5,1,0,3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0,333V

 0,5,1,0,3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0,333V

 0,5,1,0,3,0 35 84 65 41,0

 Split-Core CT SCTK681B-Serie Kabelfreie Anlage für Motormessung und HVAC

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Wie wähle ich zwischen 0,333V und 0-500mA Ausgängen?

A: Die 0,333V-Ausgabe ist ein Niederspannungssignal, das für elektronische Stromzähler, SPS und Messgeräte mit Spannungseingang geeignet ist. Die 0-500mA-Ausgabe ist ein Stromsignal, das für Steuerungssysteme und traditionelle Messgeräte geeignet ist, die Stromsignale benötigen. Bitte wählen Sie basierend auf der Eingangsschnittstelle Ihres Messgeräts.

F: Was ist die Funktion des eingebauten Präzisionswiderstands?

A: Die Sekundärwicklung verfügt über einen eingebauten Präzisions-Parallelwiderstand. Er wandelt das Stromsignal direkt in eine sichere Niederspannungsausgabe (0,333V) oder ein Standard-Stromsignal (0-500mA) um, wodurch externe Abtastwiderstände überflüssig werden. Er ermöglicht auch einen sicheren Leerlaufbetrieb auf der Sekundärseite und verbessert die Betriebssicherheit.

F: Was ist mit der Genauigkeit und dem Kernverlust dieses Produkts?

A: Dieses Produkt verwendet ein hochpräzises, zu öffnendes Kerndesign mit geringem Kernverlust, das eine hochgenaue Strommessung über den gesamten Messbereich gewährleistet und die Anforderungen verschiedener industrieller und Stromüberwachungsanwendungen erfüllt.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail stellen. Bitte geben Sie Ihre Unternehmensinformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
