Startseite /Produkte/Stromwandler des aufgeteilten Kernes/Geteilter Stromwandler SCTK671 Serie für Leckage-Brandschutz und Mikroschutz

Geteilter Stromwandler SCTK671 Serie für Leckage-Brandschutz und Mikroschutz

Verhandlung
MOQ
Verhandelbar
Preis

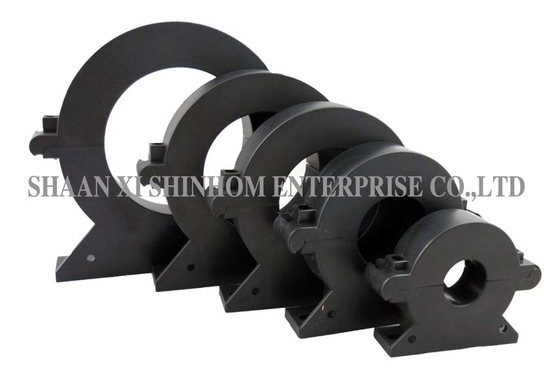

Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~3000A
Ausgabe: 0-10V oder 0-5A
Genauigkeit: 0,2, 0,5, 1,0
Spulenstruktur: Ringförmig
Spulennummer: Spartransformator
Anpassbar: Ja
Hervorheben:

Geteilter Stromwandler für Leckageschutz

,

Geteilter Stromwandler für Mikroschutz

,

Stromwandler der Serie SCTK671
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK671-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

DieSCTK671-SerieEin Split-Core-Stromtransformator ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilernetzwerken ausgelegt.Das Produkt verwendet eine Split-Core-Struktur, die eine schnelle Installation ermöglicht, ohne Kabel oder Busbars zu trennen oder zu entfernenDie Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand, der eine sichere Niederspannungserzeugung ermöglicht.Die Epoxidhülle sorgt für eine hervorragende Isolierung und Schwingungsbeständigkeit. Das hochdurchlässige Material bietet einen breiten Messbereich. Verhältnisfehler: ≤±0,2%. Phasenwinkelfehler: ≤±10 Minuten. Dielektrische Festigkeit: 2,5 KV/1 mA/1 Minute.Es wird häufig in der elektrischen Brandüberwachung verwendet, Leckfeuerverhütung, elektromagnetischer Relaisschutz und Mikrocomputerschutz.

Eigenschaften:
  • Spaltkern-CT-Stromtransformator
  • Prüfbereich: 5 bis 3000 A Wechselstrom-Eingang, 0-10 V (((WK)) oder 0-5 A Ausgang
  • Verwendung von Epoxidharzfüllung und gute seismische Leistung
  • Verwenden Sie durchstochenen Weg, einfach zu installieren
  • Verwendung eines hochdurchlässigen Materials, breiter Messbereich
  • Kleines Volumen, schönes Aussehen großzügige, flexible Verwendung
  • Es kann Zeit und Installationskosten sparen
Anwendungen:
  • Elektrische Brandüberwachung
  • Leckfeuerverhütung
  • Schutz vor elektromagnetischen Relais
  • Mikrocomputer-Schutz und so weiter.
Elektrische Parameter
Häufigkeit50 bis 400 Hz
Nennwert der Eingabe5A-3000A
Messbereich5%In-130%In
Nennleistung0-10V ((AC) oder 0-5A
Verhältnis≤ ± 0,2%
Phasenwinkel≤ ±10min
Dielektrische Festigkeit2.5KV/1mA/1min
Widerstand gegen IsolierungDC500V/100MΩmin
Mechanische Parameter
FallPC /UL94-V0
WeihnachtsbeutelPBT
KernSiliziumstahl
InnenstrukturEpoxy.
BauwesenSchleife.
Betriebstemperatur-25°C+75°C
Betriebsfeuchtigkeit≤ 85%
AusgangsverbindungUL101522AWGWire ((Twinstedwire)) 2,5 m
Auswahl des Typs
VerbrauchNennwert der Eingabe (A)Leistung (mA/V)GenauigkeitAbmessungen ((mm)
ØEineBCDEFGHØ1Ø2
Die Angabe der Größenordnung ist nicht erforderlich.

5 bis 400 A

(5,100,400A)

0-200mA

0 bis 10 V

0.2,0.5,1.0

25807522567353211755
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

50 bis 1000 A

(50,400,1000A)

0 bis 500 mA

0 bis 10 V

0.2,0.5,1.045108107267110074241355
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

100 bis 1500 A

(100,1000,1500A)

0 bis 500 mA

0 bis 10 V

0.2,0.5,1.065128127269112094271755
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

500-2000A

(500,1500,2000A)

0 bis 500 mA

0 bis 10 V

0.2,0.5,1.0801441442897134104271755
SCTK671A-100

800 bis 3000 A

(800,2500,3000A)

0-600mA

0 bis 10 V

0.2,0.5,1.010017417430126162120271755
Geteilter Stromwandler SCTK671 Serie für Leckage-Brandschutz und Mikroschutz

Anmerkungen:Produktspezifikationen können angepasst werden

Häufig gestellte Fragen
F: Erfordert der Split-Core-Stromtransformator während der Installation einen Stromausfall oder eine Kabelentfernung?

A:Nein, dieSCTK671-Serieverwendet eine Split-Core-Struktur mit einem Kern, der sich öffnet und schließt.Es eignet sich besonders für Nachrüstprojekte und Anwendungen, bei denen der Strom nicht abgeschaltet werden kann, wodurch die Installationskosten und -zeiten erheblich reduziert werden.

F: Welche Funktion hat der eingebaute Präzisionswiderstand?

A:Die Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand, der das Stromsignal direkt in einen sicheren Niederspannungsausgang (0-10V) umwandelt und somit die Notwendigkeit externer Probenahmewiderstände beseitigt.Dies vereinfacht die Installation, verbessert die Sicherheit und spart Komponentenkosten und Installationsfläche.

F: Welche Vorteile hat die Epoxideinlagerung?

A:Epoxidharzpotten bieten eine ausgezeichnete Isolierung, Feuchtigkeits-, Staub- und Korrosionsschutz und erhöhen gleichzeitig die Vibrationsbeständigkeit des Produkts.Die vollständig geschlossene Struktur sorgt für einen langfristigen stabilen Betrieb des Transformators in verschiedenen rauen Umgebungen.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranfrage über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Die Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt.Die Lieferzeit für Massenbestellungen beträgt in der Regel 2-8 Wochen..
