Startseite /Produkte/Common Mode Choke/SMD Toroidal Common Mode Inductor STC06 Serie 100μH-12mH 17,4×17,4×7,62 mm für die EMI/RFI Unterdrückung

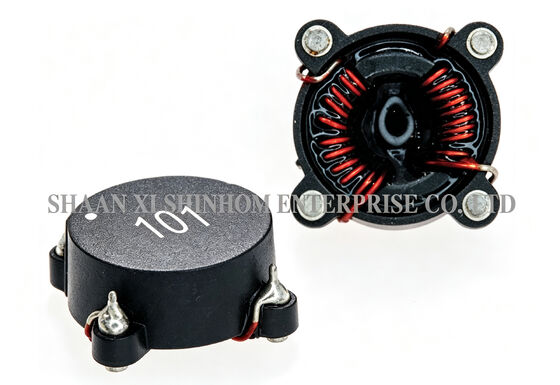

SMD Toroidal Common Mode Inductor STC06 Serie 100μH-12mH 17,4×17,4×7,62 mm für die EMI/RFI Unterdrückung

5000 Stück
MOQ
Verhandelbar
Preis
SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivität: 100 uH bis 12 mH
Nennstrom: 0,5A bis 6,95A
Installation: smt
Testhäufigkeit: 100 kHz
Toleranz: +50 %/-30 %
Art der Operation: Choke -Spule
Hervorheben:

SMD Toroidal Common Mode Induktor

,

Induktor für den gemeinsamen Modus zur Unterdrückung von RFI
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: STC06-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000/Monat
Produkt-Beschreibung
Oberflächenmontierte Ringkernspulen der Serie STC06, toroidaler Gleichtaktinduktor, 17,4 x 17,4 x 7,62 mm SMD-Gleichtaktdrosseln

DerSTC06-SerieSMD-Ringkern-Gleichtaktinduktoren werden in einem Standardgehäuse von 17,4 x 17,4 x 7,62 mm geliefert. Der Induktivitätsbereich reicht von 100 μH bis 12 mH und erfüllt die EMI-Filteranforderungen von niedrigen bis hohen Frequenzen.

Das Produkt verwendet Kernmaterial mit hoher Sättigung, um eine stabile Leistung unter Hochstrom-Vorspannungsbedingungen aufrechtzuerhalten. Der niedrige DCR reduziert den Leistungsverlust.

Die Ringkernstruktur reduziert effektiv die EMI-Strahlung. Das SMD-Gehäuse unterstützt die automatisierte Pick-and-Place-Montage.

Es wird häufig in elektronischen Geräten, DC-DC-Umwandlung (Parallelmodus), Isolationskopplung, Eingangsfilterung (Serienmodus) und EMI/RFI-Unterdrückung verwendet.

Merkmale
  • Induktivitätsbereich – 100 µH bis 12 mH, flexible Auswahl
  • Hervorragende Hochfrequenzleistung
  • Kernmaterial mit hoher Sättigung
  • Geringe EMI-Strahlung
  • Niedriger DCR
  • SMD-Gehäuse – unterstützt die automatische Platzierung
  • Betriebstemperatur – -40 °C bis +125 °C
  • Isolationswiderstand – ≥1000 MΩ (100 V DC)
Anwendungen
  • Leistungsfilterung für elektronische Geräte
  • DC-DC-Wandlung
  • Isolationskupplung
  • Eingabefilterung
  • EMI/RFI-Unterdrückung
  • Netzteile für Kommunikationsgeräte
  • Industrielle Steuerstromversorgungen
  • Netzteile für Computerperipheriegeräte
TECHNISCHE INFORMATIONEN:
  • Induktivitätsmessung bei 100 kHz 0,1 VRms.
  • Isolationswiderstand: 100 VDC 1 KMΩmin.
  • Löttemperatur: 260℃ für 4±1 Sekunden
  • Betriebstemperatur: -40℃ bis +125℃
  • Lagertemperatur: -55℃ bis +125℃
  • Verschiedene Pakete je nach Sonderwunsch verfügbar
  • Maximal 35 % Sättigung bei angelegter Gleichstromvorspannung

SMD Toroidal Common Mode Inductor STC06 Serie 100μH-12mH 17,4×17,4×7,62 mm für die EMI/RFI Unterdrückung

Hinweis: Produktspezifikationen können angepasst werden.

FAQ

F: Was ist der Induktivitätsbereich der STC06-Serie?

A:DerSTC06-Seriedeckt einen Induktivitätsbereich ab100μH bis 12mHund bietet mehrere Standard-Induktivitätswerte zur Auswahl. Durch den großen Induktivitätsbereich eignet es sich für verschiedene EMI-Filteranwendungen von niedrigen bis hohen Frequenzen. Für eine konkrete Auswahl sehen Sie sich bitte das Datenblatt an oder wenden Sie sich an unser technisches Support-Team.

F: Für welche Anwendungen ist die Gehäusegröße 17,4*17,4*7,62 mm geeignet?

A:Bei dieser Größe handelt es sich um ein mittleres bis großes SMD-Gehäuse. Es eignet sich für Leistungsfilteranwendungen, die eine höhere Induktivität oder einen höheren Nennstrom erfordern, wie z. B. industrielle Netzteile, Kommunikationsgeräte und Automobilelektronik. Das größere Gehäuse bietet mehr Kernraum und ermöglicht höhere Induktivitätswerte und Strombelastbarkeit.

F: Was sind die Vorteile von hochsättigendem Kernmaterial?

A:Kernmaterial mit hoher Sättigung bietet eine höhere Sättigungsflussdichte. Es ist weniger wahrscheinlich, dass es unter Hochstrom-Vorspannungsbedingungen in die Sättigung geht, wodurch gewährleistet wird, dass die Gleichtaktdrossel eine stabile Induktivität und Filterleistung innerhalb des Nennstrombereichs beibehält. Die DC-Bias-Sättigung beträgt bis zu35 %, was eine ausreichende aktuelle Marge bietet.
