SMD Toroidal Common Mode Choke STR0602 Serie 10μH-300μH für Stromversorgungen im Schaltmodus

5000 Stück
MOQ
Verhandelbar
Preis

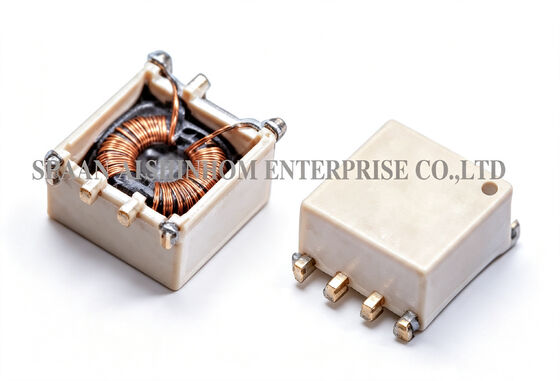

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivität: 10uH bis 300uH
Toleranz: ± 30%
Nennstrom: 1,5A bis 2,5A
Testhäufigkeit: 10 kHz
Betriebstemperatur: -25℃ bis +105℃
Lagertemperatur: -25℃ bis +105℃
Hervorheben:

SMD-Toroidal-Gemeinsame-Modus-Auslösung

,

STR0602 Verstümmelung im allgemeinen Modus

,

Stromversorgung in der allgemeinen Modus für Schaltmodus-Stromversorgungen
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: STR0602-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000/Monat
Produkt-Beschreibung

STR0602 Serie Common-Mode-Drossel, SMD Ringkern-Ferritkern-Common-Mode-Drossel mit einer Induktivität von 10 µH bis 300 µH

Die STR0602 Serie SMD Ringkern-Common-Mode-Drossel verwendet einen Ringkern aus Ferrit und ein einlagiges Wicklungsdesign. Sie bietet eine extrem geringe Windung-zu-Windung-Kapazität und unterdrückt effektiv Gleichtaktstörungen.Der Induktivitätsbereich reicht von 10 µH bis 300 µH. Der Gleichstromwiderstand (DCR) reicht von 25 mΩ bis 70 mΩ. Das kompakte Gehäusedesign spart Platz auf der Leiterplatte.Alle Materialien sind UL94V-0 flammhemmend zertifiziert. Das SMD-Gehäuse unterstützt Tape & Reel-Verpackung und automatisierte Oberflächenmontage.Es wird häufig in kompakten elektronischen Vorschaltgeräten, Schaltnetzteilen und verschiedenen Anwendungen zur Unterdrückung von Gleichtaktstörungen eingesetzt.

MERKMALE:

  1. Induktivitätsbereich 10 µH bis 300 µH
  2. DCR: 25 mΩ bis 70 mΩ
  3. Kompaktes Design.
  4. Einlagige Wicklung für minimale Kapazität.
  5. Erfüllt den UL 94-0 Flammbarkeitsstandard.
  6. Auf Tape & Reel für automatische Oberflächenmontage erhältlich.

GEMEINSAME ANWENDUNGEN:

  1. Unterdrückung von Gleichtaktstörungen
  2. Kompakte elektronische Vorschaltgeräte in Lampen
  3. Kompakte Schaltnetzteile
SMD Toroidal Common Mode Choke STR0602 Serie 10μH-300μH für Stromversorgungen im Schaltmodus
Max. Gleichstrom (IDC):
Bestimmt bei Überlagerung
Gleichstromwiderstand (RDC):
QuadTech 1880 Milliohmmeter
Lötverfahren:
Dampfphase, Infrarot-Reflow
Beständigkeit gegen Lötwärme:
260 °C für 10 Sekunden
Lösemittelbeständigkeit:
Entspricht MIL-STD-202E

Hinweis: Produktspezifikationen können angepasst werden.

FAQ

F: Was ist der Induktivitätsbereich der STR0602-Serie?

A: Die STR0602 Serie deckt einen Induktivitätsbereich von 10 µH bis 300 µH ab und deckt damit ein breites Anwendungsspektrum von kleinen bis mittleren Induktivitätswerten ab. Niedrigere Induktivitätswerte eignen sich für Hochfrequenzfilteranwendungen, während höhere Induktivitätswerte für die Unterdrückung von niederfrequenten Gleichtaktstörungen geeignet sind.

F: Was sind die Vorteile einer einlagigen Wicklung?

A: Eine einlagige Wicklung eliminiert parasitäre Kapazitäten zwischen den Lagen. Sie bietet eine höhere Gleichtaktimpedanz und eine stabilere Filterleistung über einen breiten Frequenzbereich. Die einlagige Struktur bietet auch eine bessere Wärmeableitung und eine konsistentere Wicklung, wodurch sie sich für Stromversorgungsdesigns mit strengen EMI-Unterdrückungsanforderungen eignet.

Größe und Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
