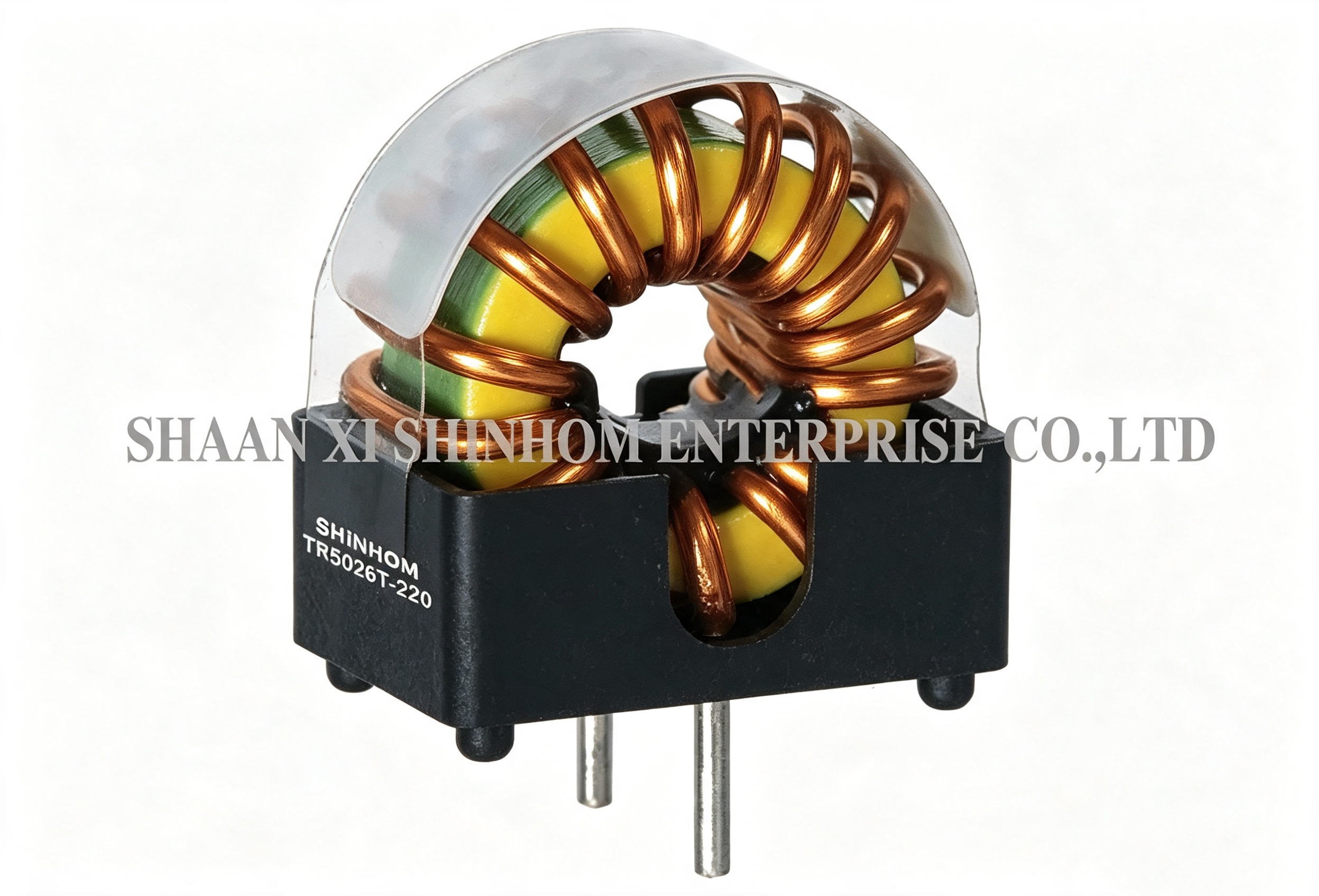

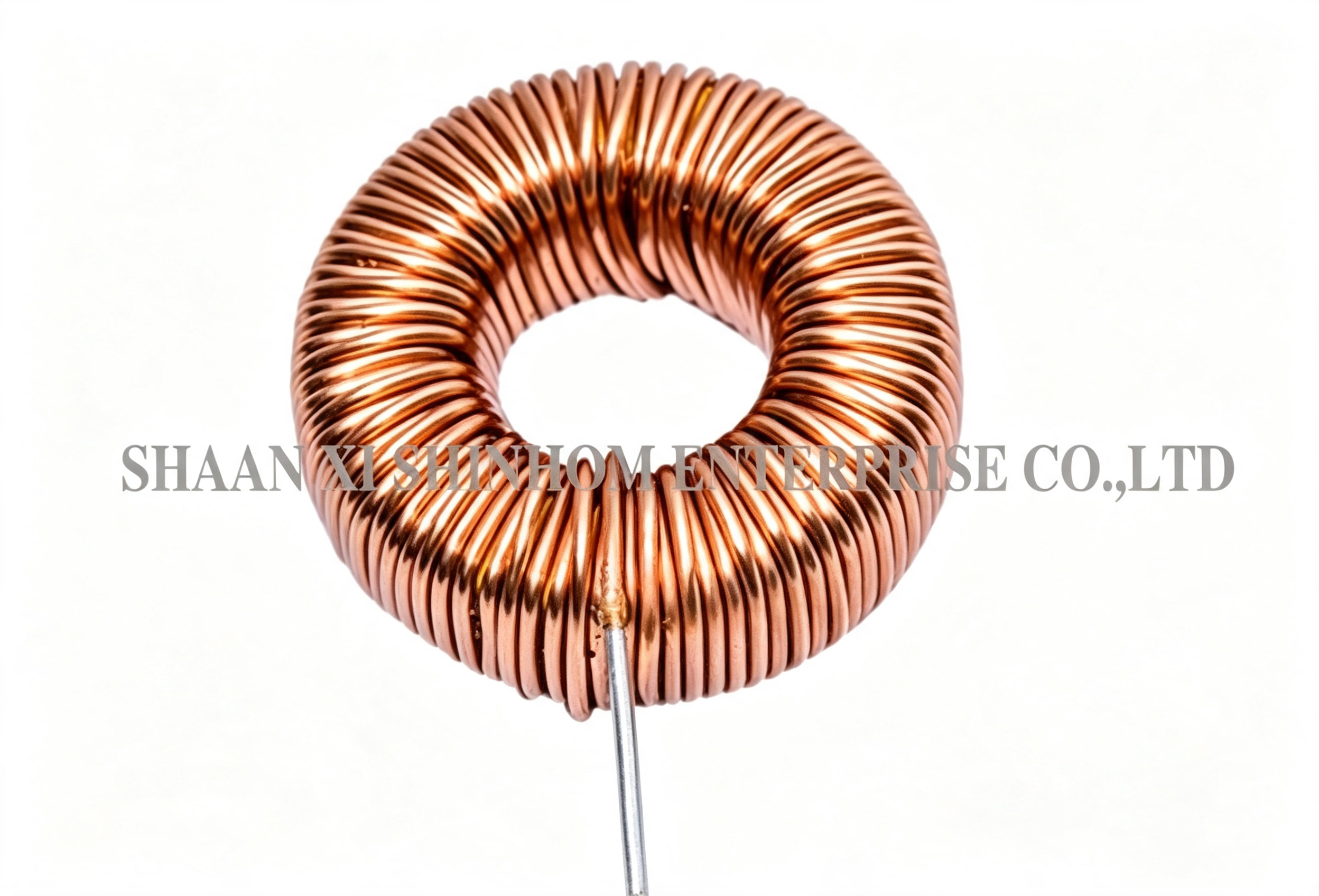

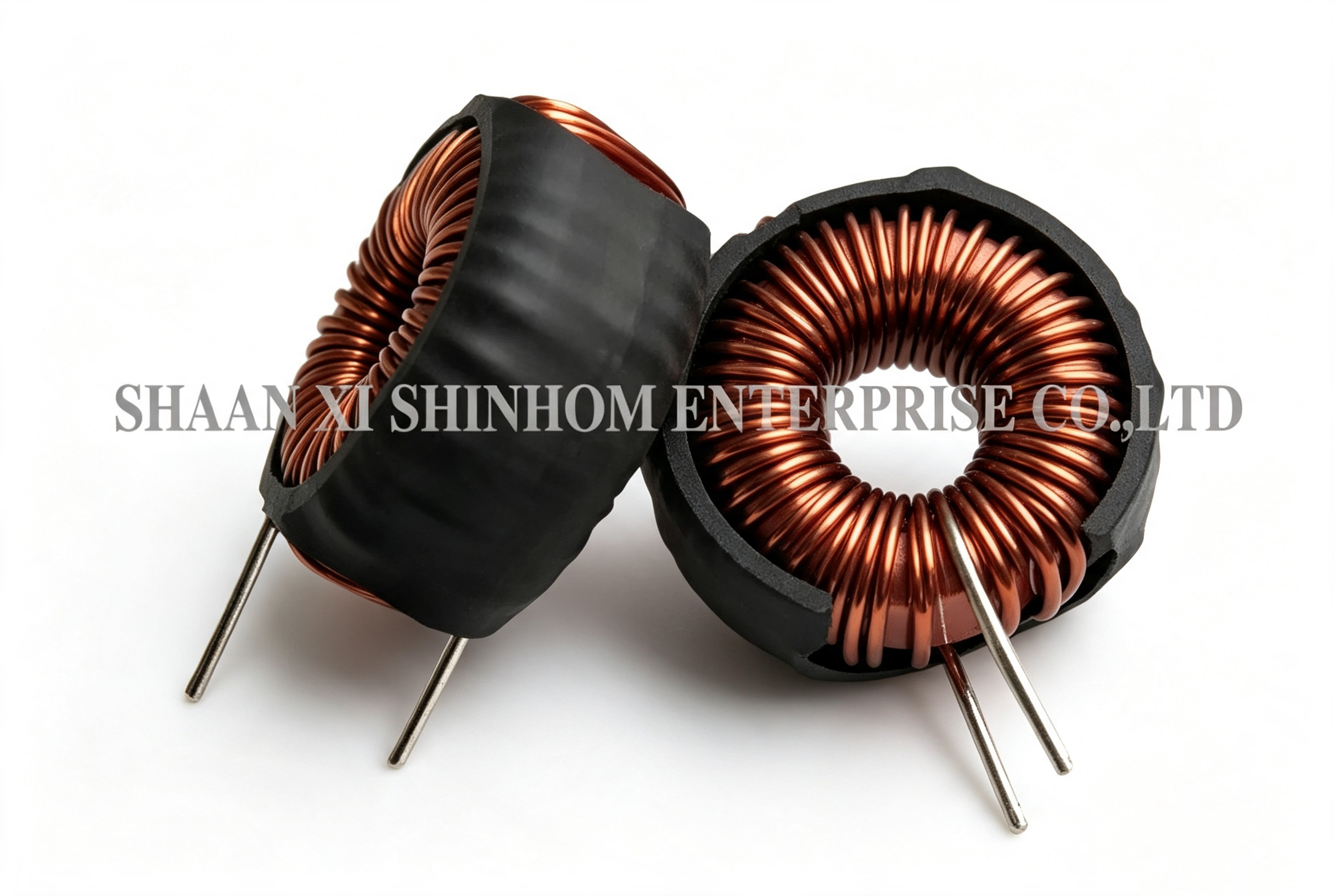

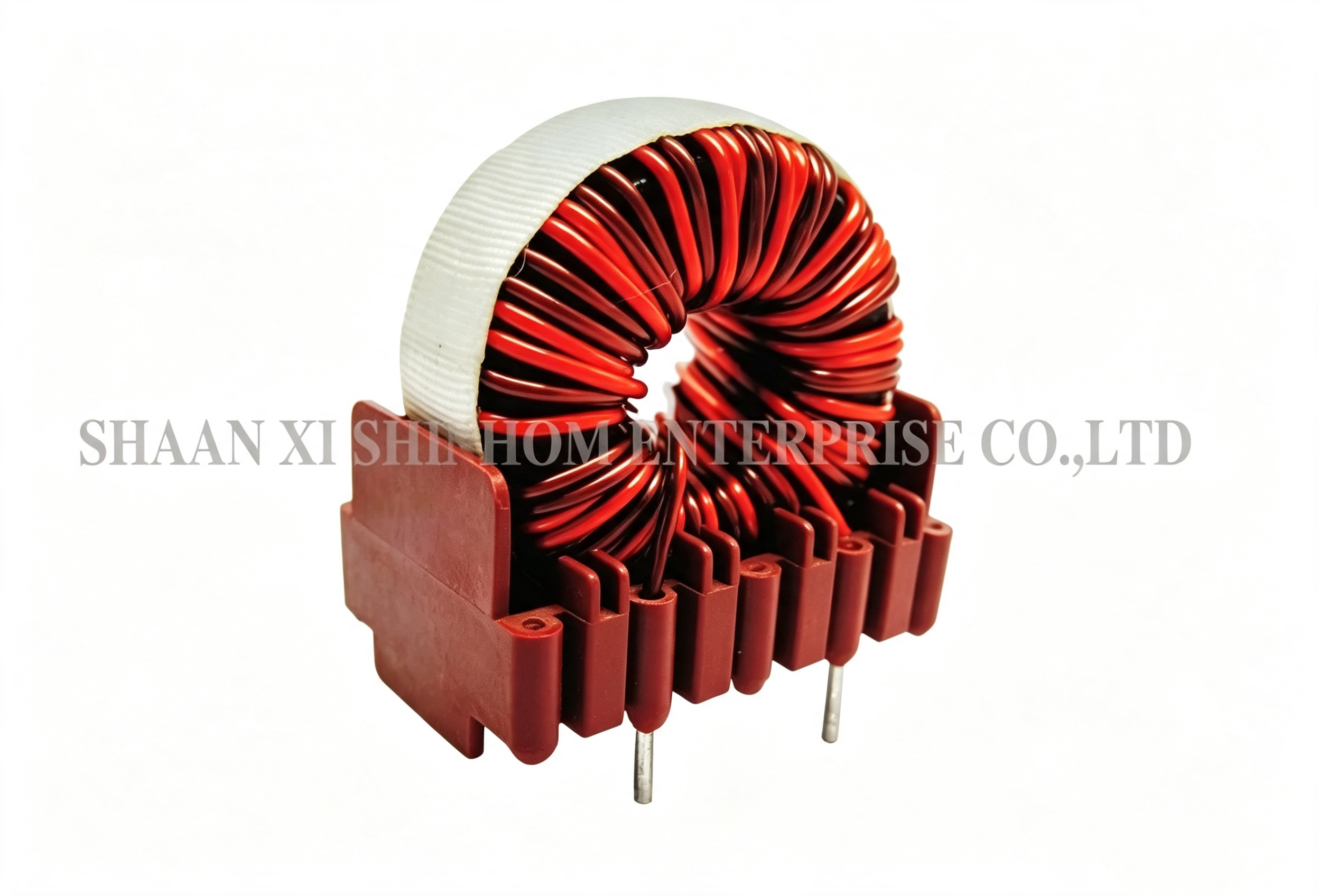

TR-SerieDer toroidale Schlag/Strom-Induktor ist für Hochfrequenz-Schaltnetzteile und elektronische Geräte ausgelegt und bietet einen geringen Verlust bei hohen Frequenzen und eine ausgezeichnete EMI-Unterdrückung.Das Produkt verwendet eine toridalen Kernstruktur mit extrem geringem LeckflussEs gibt verschiedene Kernmaterialoptionen, darunter MPP, High Flux, Sendust/Carbonyl Iron und Iron Powder-Kerne.für verschiedene Frequenz- und Leistungsanforderungen geeignet. Sowohl SMD- als auch durchlöchrige Pakete werden unterstützt. Das Low-Profile-Design spart Platz. Es wird weit verbreitet bei Schaltnetzteilen, Stromleitungfilterung, EMI/RFI-Unterdrückung,und verschiedene hochfrequente elektronische Geräte.
Eigenschaften
- Hohe Frequenz und geringer Verlust
- mit einer Breite von mehr als 20 mm
- Für einen hervorragenden EMI-Suppressor
- Kleines Profil
- Große Strömung
- Niedriger Widerstand
- MPP, Hi-Flux, Sendust/RF-Carbonyl und Eisenstromkern
- SMT und Low-Profile verfügbar
- Verfügbare RoHS-kompatible (Pb-freie) Versionen
- Gute Frequenzcharakteristik
Anwendungen
- Weit verbreitet in verschiedenen Schaltanbietern und Hochfrequenzelektronikgeräten
- Filterung von Stromleitungen, EMI/RFI für Schaltmodus-Stromversorgungen
Spezifikationen
- Nennspannung: AC/DC 250V
- Widerstandsspannung: Wechselstrom 2KV, 1 Minute
- Isolierwiderstand: Gleichstrom 500 V, 100 Ohm, min
- Isolationsgrad: B (130°C)
- Betriebstemperaturbereich: -25°C - 85°C
- Mindestinduktivitätsbereich: 4,7uH-20mH 1kHz
- Nennstrombereich: 0,2-30A
Beschreibung des Produkts
| Toroid-Kerndaten |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Anlage, bei der die Anlage errichtet wird. |
| TYPE |
Überdosis |
Identifizierung |
H |
Masse (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Wir können SMD-Leistungsinduktor und viele andere Induktoren zur Verfügung stellen
Anmerkung:
Wir haben RoHS, ISO9001 Zertifikate erhalten. Die gute Qualität und der niedrige Preis mit hohem Ansehen haben mehr Kunden angezogen. Wenn Sie an unseren Produkten interessiert sind,Bitte sagen Sie uns, welche Art von Produkten Sie benötigen und weitere Informationen darüber.Wir können nach Ihren Anforderungen Proben liefern.
Häufig gestellte Fragen
F: Welche Kernmaterialien sind für die TR-Serie verfügbar?
A: Die TR-Serie bietet fünf Kernmaterialoptionen: MPP (Molybdän-Permalloy-Pulver), High Flux, Sendust, Carbonyl-Eisen und Eisenpulver.für Hochfrequenzbetriebe geeignetDer hohe Fluss hat eine hohe Sättigungsdichte, die für Hochleistungsanwendungen geeignet ist.Carbonyl-Eisen weist hervorragende Hochfrequenz-Eigenschaften aufEisenpulver ist das kostengünstigste Mittel, wobei die Auswahl auf Betriebsfrequenz, Leistung und Kostenanforderungen beruhen sollte.
F: Wie wählen Sie zwischen SMD- und durchlöchrigen Paketen?
A:SMD-Paketist für automatisierte SMT-Produktionslinien geeignet, ideal für die Produktion in großen Mengen.Durchlöchriges Paketist für das Wellenlöten geeignet, wodurch einfaches manuelles Löten und Prototyping ermöglicht wird.
F: Wie wählt man den Nennstrom von 0,2 A bis 30 A aus?
A: Bei der Auswahl empfehlen wir, einen Nennstrom von mindestens1.2 bis 1,5 malDies bietet ausreichend Spielraum, um eine Kernsättigung zu verhindern, die die Filterleistung verringern würde.Auch bei hohen Temperaturen zu berücksichtigen, um sicherzustellen, dass die Komponenten Temperatur nicht übersteigt85°C.
