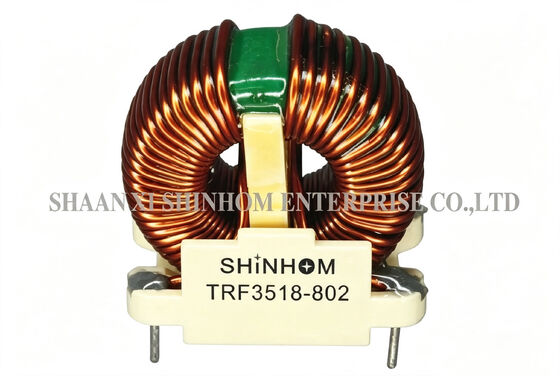

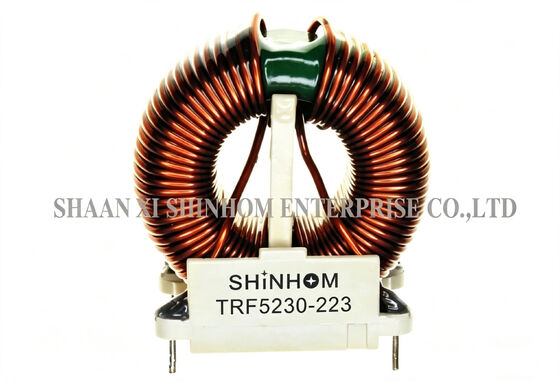

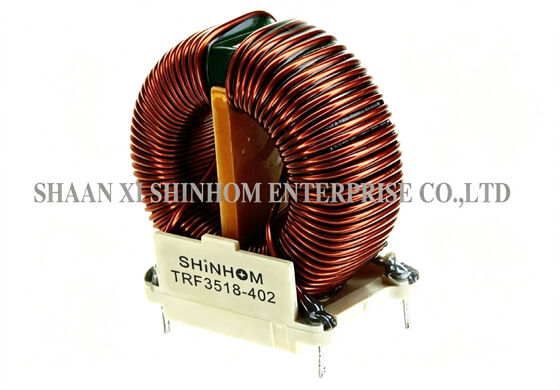

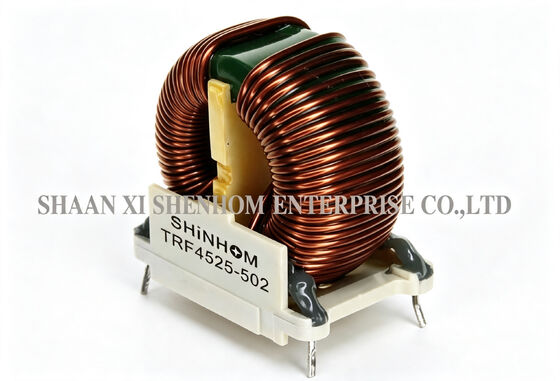

Hochfrequenz-Ringkern-Gleichtakt-Drossel TRF-Serie zur AC/DC- und DC/DC-Leitungsrauschunterdrückung

Die TRF-Serie Hochfrequenz-Ringkern-Gleichtakt-Drossel verwendet einen Ringkern und ein Doppelwicklungsdesign. Der Nennstrom reicht von 1,5 A bis 18 A. Die Induktivität reicht von 1 mH bis 120 mH. Die Gleichtakt-Resonanzfrequenz reicht von 100 kHz bis 3 MHz. Das Produkt bietet ausgezeichnete mechanische Festigkeit, niedrigen DCR und geringen Temperaturanstieg. Es eliminiert effektiv elektromagnetische Störungen in Strom- und Signalstromkreisen. Mehrere PCB-Montagegehäuse sind erhältlich, um unterschiedlichen Layoutanforderungen gerecht zu werden. Betriebstemperaturbereich: -40 °C bis +105 °C. Es wird häufig zur Unterdrückung von Störsignalen in AC/DC- und DC/DC-Leitungen, in Kommunikationssystemen, in der Automobil-Elektronik, in LCD/PDP-Fernsehern und in Computer-Peripheriegeräten eingesetzt.

• 1,5 A bis 18 A Nennstrom
• 1 mH bis 120 mH Doppel-Drosseln
• Ausgezeichnete mechanische Festigkeit
• 100 kHz bis 3 MHz Gleichtakt-Resonanz
• Hohe Zuverlässigkeit und verschiedene PCB-Montagegehäuse
• Niedriger Widerstand und geringer Temperaturanstieg

• DC/DC, AC/DC-Leitungsrauschunterdrückung
• Kommunikationssystem
• Automobilsysteme
• LCD/PDP-Fernseher
• Computer-Peripheriegeräte Es entspricht den Standards von FCC, VCCI, CISPR, FTZ usw. und eliminiert elektromagnetische Störungen von Strom- und Signalstromkreisen.

• Induktivitätstoleranz in +50 % -30 %
• Max. Betriebsspannung: 250 V bei 40 °C
• IDC Max: Nenn-AC/DC-Strom A bei 40 °C
• Hi-Pot 1500 Vac Wicklung zu Wicklung 3 S.
• Induktivitätsprüfung: 10 kHz 0,1 V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• Stoßstrom Max 10 ms: 20X IDC
• Betriebstemperatur: -40 °C bis +105 °C
• Lagertemperatur: -40 °C bis +105 °C
• Beständigkeit gegen Löttemperatur: 260 °C für 10 Sekunden

F: Welche EMI-Standards erfüllt dieses Produkt?

A: Die Gleichtakt-Drosseln der TRF-Serie erfüllen internationale EMI-Standards, einschließlich FCC, VCCI, CISPR und FTZ. Sie helfen Ihren Produkten, leitungsgebundene Emissionsprüfungen zu bestehen und elektromagnetische Störungen auf Strom- und Signalleitungen zu reduzieren.

F: Was ist die Bedeutung der Gleichtakt-Resonanzfrequenz von 100 kHz-3 MHz?

A: Gleichtakt-Drosseln bieten die höchste Gleichtaktimpedanz nahe der Resonanzfrequenz und erzielen so eine optimale Rauschunterdrückung. Der Resonanzfrequenzbereich von 100 kHz-3 MHz deckt die wichtigsten leitungsgebundenen EMI-Frequenzbänder von Schaltnetzteilen und digitalen Schaltungen ab und gewährleistet eine effektive Gleichtakt-Rauschdämpfung in kritischen Frequenzbereichen.

F: Wie wirkt sich die Induktivitätstoleranz von +50 %/-30 % auf die Auswahl aus?

A: Dieser Toleranzbereich bedeutet, dass die tatsächliche Induktivität bis zu 50 % höher oder 30 % niedriger als der Nennwert sein kann. Bei EMI-Filteranwendungen stellen Sie bei der Auswahl sicher, dass die Induktivität über den gesamten Temperatur- und Betriebsstrombereich die Mindestanforderungen an die Filterung erfüllt. Wir empfehlen, bei kritischen Designs ausreichend Spielraum einzuplanen.
