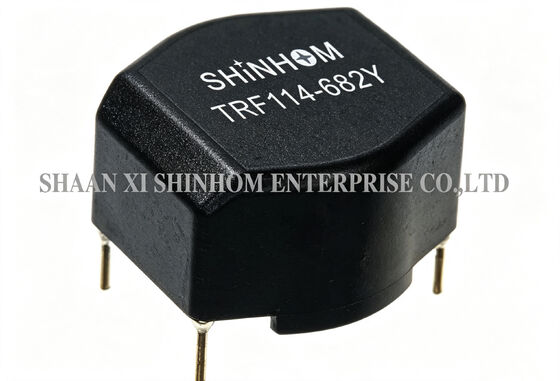

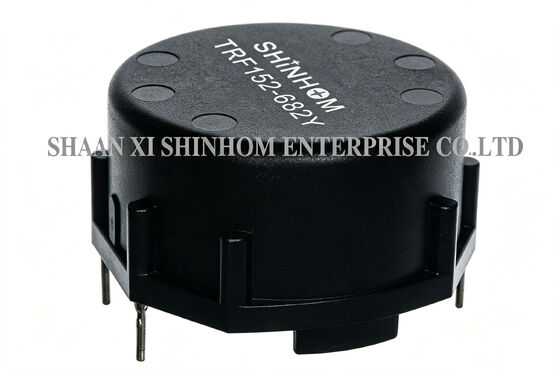

Wide Temp Toroidal Common Mode Inductor TRF-Serie für LCD/PDP-Fernseher und Computerperipheriegeräte

Der Toroidal-Common-Mode-Induktor der TRF-Serie verfügt über ein Kunststoffgehäuse und einen Toroidal-Kern. Der Nennstrom beträgt 0,3A bis 8A. Die Induktivität liegt zwischen 0,7mH und 100mH (Doppelwicklung).Resonanzfrequenz von 100 kHz bis 3 MHz. Der Kunststoffgehäuse bietet eine ausgezeichnete mechanische Festigkeit und Umweltschutz, geeignet für verschiedene harte Betriebsbedingungen.Mehrere PCB-Montagegehäuse-Stile sind verfügbar, um unterschiedlichen Layout-Anforderungen gerecht zu werden. Betriebstemperaturbereich: -40°C bis +105°C. Lötwärmebeständigkeit: 260°C/10 Sekunden.,LCD/PDP-Fernseher und Computerperipherie.

• 0.3A bis 8A
• 0.7mH bis 100mH Doppelstrang
• Ausgezeichnete mechanische Festigkeit
• Resonanz des gemeinsamen Modus von 100 kHz bis 3 MHz
• Hohe Zuverlässigkeit und Variante des PCB-Befestigungsgehäuses
• Niedriger Widerstand und Temperaturanstieg

• Geräuschunterdrückung von Gleichspannungs- und Wechselstromleitungen
• Kommunikationssystem
• Automobilsysteme
• LCD/PDPFernseher
• Computerperipherische Ausrüstung

1. Induktivitätstoleranz in +50% -30%
2. Maximale Betriebsspannung: 250 V bei 40°C
3. IDC Max: Nennwert AC/DC-Strom A @ 40°C
4. Hi-Pot 1500Vac Wicklung bis 3S Wicklung
5. Induktivitätsprüfung: 10 KHz 0,1 V HP4284A
6. RDC:QuadTech 1880 Milliohmmeter
7. Überspannungsstrom Max 10 ms: 20X IDC
8. Betriebstemperatur: -40°C bis +105°C
9. Lagertemperatur: -40°C bis +105°C
10. Widerstand gegen Lötwärme: 260°C für 10 Sekunden

Anmerkung:102, 112, 114, 142, 122, 152 horizontal
202, 212, 214, 242, 222, 252 vertikal

Anmerkung:Die Produktspezifikationen können angepasst werden.
