Niedrige Wickelkapazität Common Mode Choke STR0903 Serie UL94-V0 zur Unterdrückung von Interferenzen im Common-Mode

5000 Stück
MOQ
Verhandelbar
Preis
Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivität: 1,1 mH bis 22 mH
Nennstrom: 0,3A bis 2A
Arbeitsfrequenz: 50 Hz bis 500 kHz
Testhäufigkeit: 10 kHz, 0,1 V
Betriebsspannung: 250VAC
Betriebstemperatur: -40℃ bis +105℃
Zertifizierung: UL /RoHs /SGS,ISO9001 ISO14001
Anwendung: Schaltreglerinduktivitäten
Hervorheben:

Niedrige Verwickelungskapazität Common Mode Choke

,

UL94-V0-Gemeinsame-Modus-Drosselung

,

Einheitliche Störunterdrückungsvorrichtung
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: STR0903-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

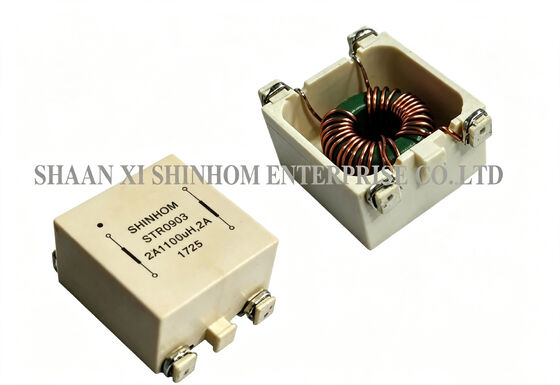

STR0903 Serie Common-Mode-Induktor Toroidal-Kern Common-Mode-Drossel mit Gehäuse,SMD Common-Mode-Induktor

DieSerie STR0903Der SMD-Toroidal-Common-Mode-Induktor verwendet eine Split-Winding- und eine-Schicht-Winding-Konstruktion.Es bietet eine extrem niedrige Wickelkapazität und bietet die höchste Impedanz im allgemeinen Modus in einem breiten Frequenzbereich (50Hz-500KHz), die eine ausgezeichnete Leistung bei der Unterdrückung von Interferenzen im gemeinsamen Modus bietet.00,8% Leckageinduktivität, die auch eine gewisse Differenzmodusunterdrückungsfähigkeit bietet.SMD-Paketunterstützt das Dampfphasenlöten und das Infrarot-Rückflusslöten, mit einer Lötwärmebeständigkeit von260°C/10 Sekunden. Es wird inKompakte elektronische Ballasten,Schaltnetzteile, und verschiedeneUnterdrückung von Interferenzen im allgemeinen ModusAnwendung.

Eigenschaften
  • Split-Windung ∼ geringste Wickelkapazität
  • Einlagegewindung höchste Impedanz des gemeinsamen Modus
  • Frequenzbereich 50Hz bis 500KHz
  • Leckage-Induktivität ≈ etwa 0,8% (Differential-Mode-Unterdrückung)
  • Erfüllt UL/CSA/IEC-Sicherheitsnormen
  • Materialentzündbarkeitsstufe UL94-V0
  • Betriebsspannung 250VAC
  • Betriebstemperatur von -40°C bis +105°C
Anwendungen
  • Unterdrückung von Interferenzen im normalen Modus
  • Kompakte elektronische Ballasten in Leuchten
  • Kompakte Stromversorgungen im Schaltmodus
Technische Informationen
  • Betriebsspannung: 250 Vac
  • IDC Max:Bestimmt, wenn sie aufeinander gelegt werden
  • Induktivitätsprüfung: HP4284A 10KHz 0,1 V
  • RDC:QuadTech 1880 Milliohmmeter
  • Betriebstemperatur: -40°C bis +105°C
  • Lagertemperatur: -40°C bis +105°C
  • Temperaturanstieg 40°C Max
  • Lötmethoden: Dampfphase, Infrarotrückfluss
  • Widerstand gegen Lötwärme: 260°C für 10 Sekunden
  • Auflösungsmittelbeständigkeit: entspricht MIL-STD-202E
Niedrige Wickelkapazität Common Mode Choke STR0903 Serie UL94-V0 zur Unterdrückung von Interferenzen im Common-Mode
Anmerkung: Die Produktspezifikationen können angepasst werden.
Häufig gestellte Fragen
F: Welche Vorteile hat die Split- und die Single-Layer-Windung?
A: Durch Split-Windung werden die Primär- und Sekundärwicklungen physisch vom Kern getrennt.Dies reduziert effektiv die parasitäre Kapazität zwischen den Wicklungen und reduziert kapazitive Kupplungswege für HochfrequenzlärmDie Einlagenaufwicklung eliminiert die parasitäre Kapazität zwischen den Schichten und sorgt für eine höhere Impedanz und eine stabilere Filterleistung in einem breiten Frequenzbereich.Diese Eigenschaften ermöglichen dieSerie STR0903Um eine optimale Geräuschunterdrückung im50Hz bis 500KHzFrequenzband.
F: Was ist die Funktion der etwa 0,8%igen Leckage-Induktivität?
A: Die00,8%Die Leckageinduktivität bietet auch eine gewisse Fähigkeit zur Unterdrückung von Interferenzen im Differenzmodus.Leckage-Induktivität fungiert als kleiner Induktor in Serie mit dem Differenzmodus-Pfad, die eine gewisse Dämpfung des Geräuschpegels im Differenzmodus bietet.Serie STR0903Um sowohl die Anforderungen an die Filterung im gemeinsamen Modus als auch einige Anforderungen an die Filterung im Differentialmodus zu erfüllen.
F: Welchen Sicherheitsstandards entspricht dieses Produkt?
A: Die Schleichweite des Produkts entspricht den UL-, CSA- und IEC-Sicherheitsanforderungen. Alle Materialien sind mit der Flammschutzbescheinigung UL94-V0 versehen. Das Design entspricht den Normen EN 60938-2 (VDE 0565-2).Diese Zertifizierungen stellen sicher, dass das Produkt in Stromversorgungen und Beleuchtungsanlagen mit strengen Sicherheitsanforderungen verwendet werden kann..
