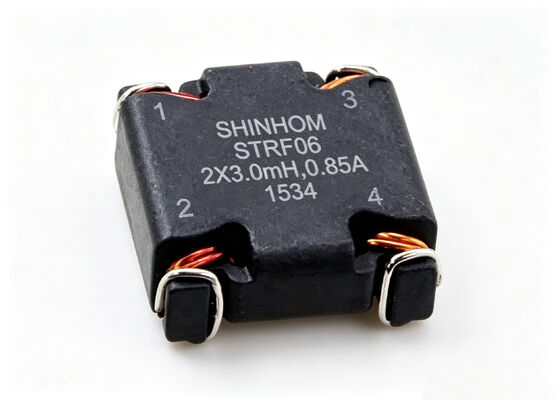

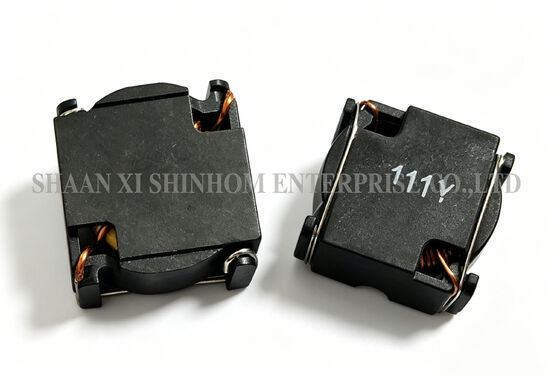

Toroidal Ferrit SMD Common Mode Choke STRF06 Serie Hochstrom für Wechselstrom- und Gleichstromfilterung und Geräuschfilterung

F: Was ist der Vorteil einer Induktivität von 6,8 mH bei der Gleichtaktfilterung?

A: Das6,8mHDie Induktivität sorgt für eine hohe Gleichtaktimpedanz. Es erreicht eine bessere Gleichtaktrauschdämpfung im niedrigen bis mittleren Frequenzbereich, insbesondere im150KHz-30MHzgeleitetes EMI-Band. Bei Leistungsdesigns, die strenge EMI-Konformität erfordern, sind Gleichtaktdrosseln mit hoher Induktivität wichtige Filterkomponenten.

F: Welche Vorteile hat der Ringkern im Vergleich zu anderen Kernstrukturen?

A: Der Ringkern hat eine geschlossene Magnetkreisstruktur. Der magnetische Fluss konzentriert sich im Inneren des Kerns, was zu einem sehr geringen Streufluss führt. Die EMI-Strahlung ist viel geringer als bei I-Core- oder Open-Core-Induktivitäten. Der Ringkern weist außerdem eine hohe magnetische Permeabilität auf, sodass bei gleichem Induktivitätswert weniger Windungen erforderlich sind. Dies führt zu einem geringeren DCR und einer höheren Effizienz.

F: Wie ist der Nennstrom-IDC definiert?

A: IDC ist definiert als der Gleichstromwert, der einen Temperaturanstieg von etwa 40 °C in der Spule verursacht. Stellen Sie bei tatsächlichen Anwendungen sicher, dass die maximale Betriebsumgebungstemperatur plus Eigentemperaturanstieg 125 °C nicht überschreitet. Berücksichtigen Sie bei der Auswahl ausreichend Spielraum, um eine langfristige Zuverlässigkeit zu gewährleisten.
