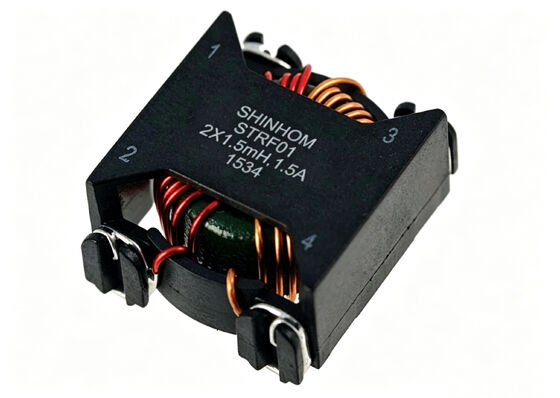

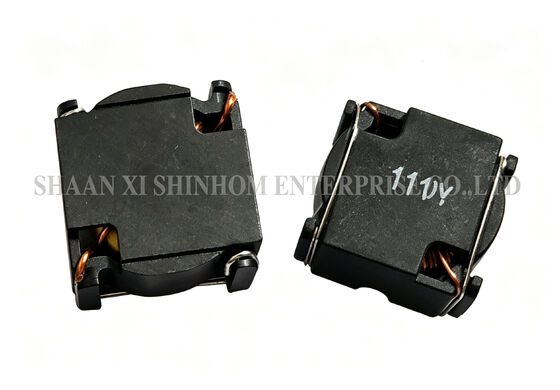

High Current SMD Toroidal Common Mode Choke STRF01-Serie mit hoher Impedanz für Gleichstrom-Gleichstromwandler

DieSTRF01-SerieDer hochströmende SMD-Toroidal-Common-Mode-Drossel ist für DC-DC- und AC-DC-Wandleranwendungen ausgelegt.Das Produkt verwendet einen ferritförmigen Kern, um eine hohe Impedanz in einem breiten Frequenzbereich zu liefernDie hohe Stromkapazität und der niedrige DCR sorgen für eine effiziente Leistungsumwandlung.Der Betriebstemperaturbereich beträgt -40 °C bis +125 °C (einschließlich Temperaturanstieg)Es wird häufig in DC-DC/AC-DC-Wandlern, Desktop-/Laptop-Stromversorgungen, Kommunikationsgeräten, Automobilelektronik und LCD-Fernsehern eingesetzt.

Eigenschaften

• Toroidales Ferritkern mit hoher Impedanz im gemeinsamen Modus
• Ausgezeichnete EMI/RFI-Suppression
• Low-profile SMD-Design sparen Platz
• Hochstrommenge
• Niedriges DCR Niedrige Leistungsverluste
• Betriebstemperatur von -40°C bis +125°C
• mit einer Breite von mehr als 10 mm
• Bleifrei RoHS-konform

Anwendungen

• mit einer Leistung von mehr als 1000 W
• mit einer Leistung von mehr als 1000 W
• Eingangsfilterung (Serienmodus)
• Unterdrückung von EMI/RFI
• Stromversorgung für Desktop-/Laptop-Computer
• LCD-Monitore
• Kommunikationsgeräte
• Elektronische Systeme für die Automobilindustrie

Technische Informationen

IDC

Temperaturanstieg 40°C Max

Induktivitätsprüfung

HP4284A 100 KHz 0,1 V

RDC

QuadTech 1880 Milliohmmeter

Lötmethoden

Dampfphase, Infrarotrückfluss

Widerstand gegen Lötwärme

260°C für 10 Sekunden

Lösungsmittelwiderstand

Entspricht der MIL-STD-202E

Gewicht

1.5 Gramm TYP

Band und Rolle

700 pro Walze

Mehr Größen zur Auswahl

Anmerkung: Die Produktspezifikationen können angepasst werden.
