Gleichtakt-Netzdrossel der Serie LEF20 mit hoher Resonanzfrequenz, geringem hörbarem Rauschen und symmetrischer Interferenzunterdrückung

5000
MOQ

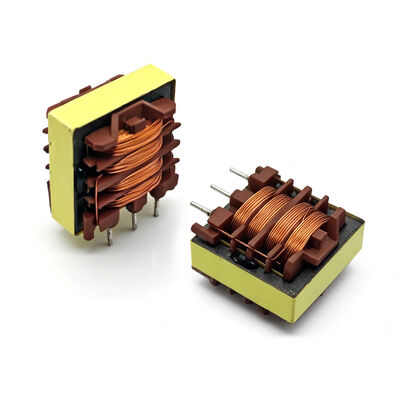

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivitätsbereich: 3,3 mH bis 100 mH
DCR max: 200 mΩ bis 6600 mΩ
Leckageinduktivität: 65μH bis 2000μH
Aktueller Bereich: 0,3A bis 1,8A
Wicklungsstruktur: Abschnitt 2
Hervorheben:

Hohreschallfrequenz-Drosselgerät der LEF20-Serie

,

Symmetrische Interferenzunterdrückungsschwellung der LEF20-Serie

,

LEF20-Reihe Geräuschunterdrücker mit niedrigem Hörgeräusch
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: LEF20
Dokumentieren: LEF20 Common mode_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Stromleitungschwellung der LEF20-Serie im allgemeinen Modus
Produktübersicht

Die LEF20-Serie ist für eine effektive Unterdrückung von Interferenzen im gemeinsamen Modus konzipiert.hohe Pulsstärke, und geringen Geräuschpegel. Mit einer Leckageinduktivität von etwa 2% sorgt sie für symmetrische Störunterdrückung. Die Serie entspricht den Normen EN 60938-2 (VDE 0565-2) und UL 1283,ist RoHS-konform, und für Wellenlöten geeignet.

Wesentliche Merkmale
  • Hohe Resonanzfrequenz durch zweiseitige Wicklung
  • Hohe Pulsstärke
  • Niedriges Brummen
  • Durchlässigkeitsinduktivität von ca. 2% für die Symmetrieinterferenzunterdrückung
  • mit einer Breite von nicht mehr als 15 mm
  • Einheitlich mit EN 60938-2 (VDE 0565-2) und UL 1283
  • RoHS-konform
Anwendungen
  • Unterdrückung von Interferenzen im normalen Modus
  • Elektrische Ballasten für Leuchten
  • Stromversorgungssysteme für Verbraucherelektronik
Standardspezifikationen (@25°C)
Teilnummer Induktivität (mH) +50%/-30% @10 kHz, 0,1 V DCR (mΩ) Max. Leckageinduktanz (μH) Typ. @10kHz, 0,1V Strombereich (A)
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 3.3 200 65 1.8
Die in Absatz 1 genannten Anforderungen gelten nicht. 6.8 370 140 1.3
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 10 630 200 1.0
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 15 950 300 0.8
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. 27 1600 550 0.65
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 39 2200 800 0.55
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 47 2800 950 0.45
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 68 4400 1300 0.35
Die in Absatz 1 genannten Anforderungen gelten nicht. 100 6600 2000 0.30
