Compact Wire Wound Common Mode Filter für die EMI-Unterdrückung von Schnittstellen mit hoher Geschwindigkeit in räumlich begrenzten Anwendungen

5000
MOQ

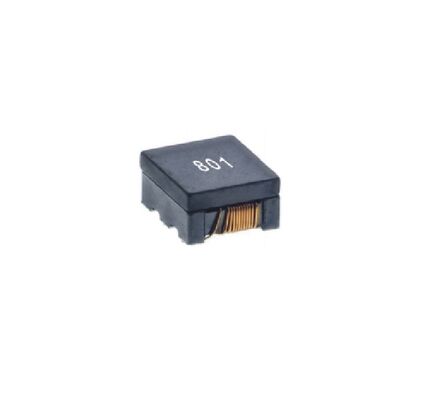

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

Kompakter Gleichtaktfilter

,

Wirbelwunde

,

gewöhnliche Schmerzform
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: SF1210F-3W-Serie
Dokumentieren: SF1210F-3W Series_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Compact Wire Wound Common Mode Filter-Serie für die EMI-Unterdrückung von Schnittstellen mit hoher Geschwindigkeit
Die SF1210F-3W-Serie wurde entwickelt, um eine zuverlässige Geräuschfilterung in raumbeschränkten Anwendungen zu gewährleisten.Filter für den gemeinsamen ModusSie werden in einer kompakten Form verwendet.Schnüren aus DrahtwundenDiese Serie bietet wichtigeEMI-SuppressionskomponentenFunktionalität mit gemeinsamen Impedanzoptionen von 160Ω, 240Ω und 500Ω bei 100 MHz.Es enthält empfohlene PCB-Layouts und Schablonenmuster, um eine optimale Leistung und Fertigbarkeit zu gewährleisten. Vollkompatibel mit den RoHS- und halogenfreien Normen, arbeitet es zuverlässig in einem Temperaturbereich von -40°C bis +125°C.
Wesentliche Merkmale
  • Impedanz des allgemeinen Modus (@100MHz):160Ω, 240Ω oder 500Ω (±25%, abhängig vom Modell)
  • Gleichstromwiderstand (DCR):So niedrig wie 0,21Ω (maximal)
  • Nennstrom:bis zu 500 mA (maximal)
  • Nennspannung:50 Vdc (maximal)
  • Widerstandsspannung:125 Vdc (maximal)
  • Isolierwiderstand:10 MΩ (min)
  • Bauwesen:Drahtwunden für eine robuste Hochfrequenzleistung
  • Designunterstützung:Einbezieht das empfohlene PCB-Landmuster und die Schablonenöffnung der Lötmasse
  • Einhaltung der Vorschriften:100% bleifrei, halogenfrei, RoHS-konform
  • Betriebstemperatur:-40°C bis +125°C (einschließlich Temperaturanstieg)
Anwendungen
  • EMI-Filterung für Hochgeschwindigkeitsdifferenzialdatenleitungen (z. B. USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Geräuschunterdrückung in tragbaren und tragbaren Unterhaltungselektronik
  • Verbesserung der Signalintegrität in Kommunikationsmodulen (Wi-Fi, Bluetooth)
  • Filterung von Stromleitungen in digitalen Schaltungen und Sensoren mit niedrigem Strom
  • EMV-Lösungen auf Bordebene in Netzwerkgeräten und Set-Top-Boxen
Häufig gestellte Fragen
Wie wähle ich zwischen den Impedanzmodellen von 160Ω, 240Ω und 500Ω?
Die Wahl hängt von der Frequenz und Amplitude des zu unterdrückenden Common-Mode-Rauschs ab.Berücksichtigen Sie Ihr spezifisches EMI-Profil und die Anforderungen an die EinhaltungDas 500Ω-Modell bietet die stärkste Unterdrückung bei 100 MHz.
Warum sind das empfohlene PCB-Layout und die Schablonenmuster wichtig?
Diese Empfehlungen helfen, die Hochfrequenzleistung des Filters zu optimieren, indem sie parasitäre Wirkungen minimieren und zuverlässige, gleichbleibende Lötverbindungen während der Oberflächenmontage gewährleisten.Verringerung von Herstellungsfehlern.
Kann diese Serie für die Filterung von Stromleitungen verwendet werden?
Ja, aber beachten Sie den Nennstrom (max. 500mA). Es eignet sich zur Filterung von Geräuschen auf Stromleitungen mit niedrigerem Strom oder Signalleitungen mit Gleichstromverzerrung.Sicherstellen, dass die aktuelle Nennleistung des ausgewählten Modells nicht überschritten wird.
Was ist der Nutzen der Drahtwickelkonstruktion in diesem Zusammenhang?
Die Drahtwickelkonstruktion ermöglicht typischerweise eine höhere Impedanz des gemeinsamen Modus und eine bessere Leistung bei hohen Frequenzen im Vergleich zu einigen mehrschichtigen Keramikfiltern.Wirksamkeit für die EMI-Unterdrückung in schnellen digitalen Schnittstellen.
