Startseite /Produkte/Common Mode Choke/Induktor für den allgemeinen Modus mit hoher Induktivität mit niedrigen DCR- und UL-Isolierstandards für die EMI-Filterung

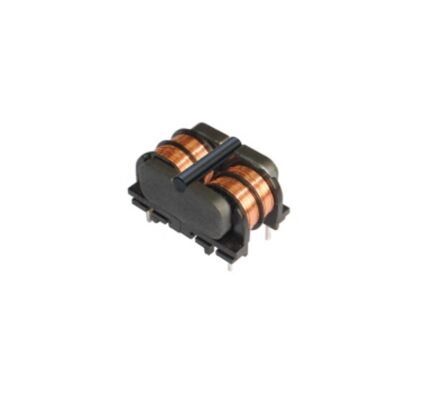

Induktor für den allgemeinen Modus mit hoher Induktivität mit niedrigen DCR- und UL-Isolierstandards für die EMI-Filterung

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

EMI-Filter-Induktor für den gemeinsamen Modus

,

UL Isolierung Common Mode Induktor

,

Niedrig-DCR-Induktor für den allgemeinen Modus
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: LFUR17A
Dokumentieren: LFUR17A_.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Hochzuverlässige Gleich- und Gegentaktinduktivitäten mit hoher Induktivität für die Rauschfilterung in Stromleitungen
Produktdetails
DerLFUR17A-Serieist eine Hochleistungslinie vonGleichtaktinduktorenUndDifferenzialmodus-Unterdrückungsinduktivitäten, entwickelt, um eine außergewöhnliche Geräuschdämpfung für moderne Leistungselektronik zu bieten. Im Rahmen von FortgeschrittenenEMI-Filter,RFI-Filter, UndHochinduktive NetzrauschfilterDiese Serie bietet optimierte Induktivität, niedrigen DCR und zuverlässige Leistung in kompakten Designs für die Leiterplattenmontage.
Entwickelt, um sich zu treffenUL-Isolierungsstandardsund US-Beleuchtungssicherheitsanforderungen ist die LFUR17A-Serie ideal für hocheffiziente SMPS, LED-Treiber, CCFL-Hintergrundbeleuchtung, Offline-Schaltnetzteile und Elektrowerkzeuge. Diese Induktivitäten bieten eine hervorragende Gegentaktinduktivität mit niedrigem Widerstand und ermöglichen einen stabilen Betrieb in lauten Umgebungen und schwankenden Bodenbedingungen.
Mit Induktivitätswerten im Bereich von3,3 mH bis 100 mH, DCR so niedrig wie0,21 Ωund aktuelle Bewertungen bis zu2,5 ADie LFUR17A-Serie gewährleistet eine robuste EMI/RFI-Unterdrückung bei gleichzeitig kompakten Abmessungen, die für dichte PCB-Layouts geeignet sind.
Hauptmerkmale
  • Entwickelt, um die UL-Isolierungsanforderungen zu erfüllen
    Gewährleistet Sicherheit und Zuverlässigkeit für anspruchsvolle Beleuchtungs- und Energieanwendungen.
  • Gleichtakt- und Differenzmodus-Rauschunterdrückung
    Verbesserte Filterwirkung bei hochfrequenten und niederfrequenten Störungen.
  • Hohe Induktivität bei geringem Widerstand
    Optimiert für die Filterung von Netzrauschen bei minimalem Leistungsverlust.
  • Kompakter PCB-Footprint
    Platzsparendes Design, geeignet für Stromversorgungen und Beleuchtungssysteme mit hoher Dichte.
  • Stabile Leistung unter thermischer Belastung
    Betriebstemperatur von-40°C bis +125°C.
  • Hohe Streuinduktivität (Lstray)
    Unterstützt eine verbesserte Gegentaktdämpfung.
  • Breites Anwendungsspektrum
    Ideal für Verbraucher- und Industrie-Leistungselektronik.
Elektrische Eigenschaften bei 25 °C
Teilenummer Induktivität (mH) Lstreu (µH) Typ DCR (Ω) Max IDC (A) Max
LFUR17A-332Y 3.3 90 0,21 2,50
LFUR17A-103Y 10 450 0,32 1,65
LFUR17A-153Y 15 795 0,52 1.32
LFUR17A-273Y 27 1480 0,95 0,92
LFUR17A-333Y 33 1680 1.01 0,88
LFUR17A-393Y 39 2100 1,60 0,85
LFUR17A-473Y 47 2700 1,67 0,75
LFUR17A-683Y 68 3500 2,38 0,62
LFUR17A-783Y 78 4100 2,57 0,58
LFUR17A-104Y 100 5770 3,87 0,50
Technische Informationen und physikalische Eigenschaften
  • Abmessungen:25,0 * 18,8 * 16,5 mm (maximal)
  • Pin-Layout:4-poliges Durchgangsloch
  • Pad-Layout:Optimiert für stabiles PCB-Löten
  • Induktivitätstest:10 kHz, 0,05 V (HP4284A)
  • Elektrische Testbedingungen:25 °C, 33 % relative Luftfeuchtigkeit (sofern nicht anders angegeben)
  • Temperaturanstiegsgrenze:55°C max
  • Betriebstemperatur:-40°C bis +125°C
  • Umgebungstemperatur:-40°C bis +85°C
  • Hi-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (Wicklung zum Kern)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (Wicklung zu Wicklung)
  • Kundenspezifische Designs verfügbar
Anwendungen
  • Elektrowerkzeuge und Industrieausrüstung
    Verbessert die EMV-Stabilität in lauten Schaltumgebungen.
  • LED- und CCFL-Beleuchtungssysteme
    Zuverlässige Rauschunterdrückung für hochfrequente Beleuchtungskreise.
  • Elektronische Vorschaltgeräte
    Gewährleistet eine stabile, flimmerfreie Lichtleistung.
  • Offline-Schaltnetzteile
    Ideal für Adapter, Ladegeräte, SMPS und kompakte Leistungsmodule.
  • Geräte mit instabiler Erdung
    Filtert sowohl Gleichtakt- als auch Gegentaktrauschen effektiv.
  • Eingangs- und Ausgangsfilterung für Stromleitungen
    Reduziert Emissionen und verbessert die Einhaltung von EMV-Standards.
Größe und Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
