Oberflächenaufbau-Gemeinsame Modus-Schwellung mit 60Ω bis 1400Ω Impedanz, 3,2A Nennstrom und kompakten SMD-Paket für EMI-Unterdrückung

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

Gleichtaktdrossel mit einer Impedanz von 60 Ω bis 1400 Ω

,

3

,

2 A Nennstrom-Drossel zur Oberflächenmontage
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: SQD4520-Serie
Dokumentieren: SQD4520 Series_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung

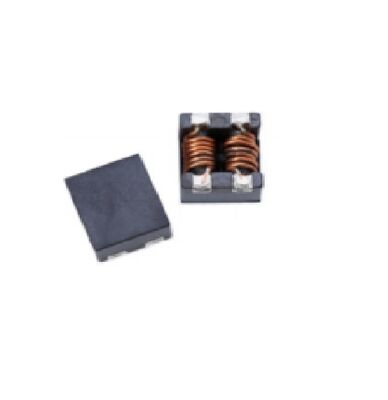

Oberflächenaufbau-Gemeinsame-Modus-Schnockerserien der Baureihe SQD4520
Konzipiert für eine wirksame elektromagnetische Störungsfilterung (EMI) in modernen elektronischen Schaltungen,Die SQD4520-Serie von Oberflächen-Mount-Stichern bietet eine robuste EMI-Unterdrückungsleistung in einer kompaktenDiese Verstrickungen bieten eine hohe Impedanz bei 100 MHz.Wirksam abschwächen von unerwünschtem Common-Mode-Rauschen, während Differenzsignale mit minimalem Verlust passierenSie sind für Hochstromanwendungen konzipiert und vereinen eine hervorragende Frequenzleistung mit einer überlegenen mechanischen Festigkeit und Schweißfähigkeit.sie zu einer zuverlässigen und kostengünstigen Lösung für die EMV-Konformität in einer Vielzahl von Schnittstellen für Strom- und Datenleitungen machen.
Schlüsselmerkmale
Impedanz @ 100 MHz60Ω Min bis 1400Ω Typ (modellabhängig)
Gleichstromwiderstand (DCR)35mΩ bis 80mΩ Max
NennstromBis zu 3,2 A Max
Nennspannung50 V Max
Betriebstemperatur-40°C bis +125°C
Produktmerkmale
  • Kompaktes SMD-Paket mit robuster mechanischer Konstruktion
  • Ausgezeichnete Hochfrequenzleistung und Schweißbarkeit
  • Hohe Impedanz für eine effektive Geräuschunterdrückung im gemeinsamen Modus
  • Niedriger Gleichstromwiderstand für einen minimalen Signalverlust
  • mit einer Leistung von mehr als 1000 W und
Anwendungen
  • EMI-Filterung in Gleichspannungs-/Gleichspannungs- und Wechselspannungs-/Gleichspannungsumwandlern
  • Geräuschdämpfung für Videokameras und LCD-Fernseher
  • Verbesserung der Signalintegrität in Kommunikations- und Netzwerksystemen
  • Elektrische Geräte für die automatische Geräuschreduktion im Automobilbereich
  • Datenliniefilterung in Festplattenlaufwerken (HDDs) und Speichergeräten
Häufig gestellte Fragen
Was ist die primäre Funktion eines Common Mode Choke?
Seine Hauptfunktion besteht darin, elektromagnetische Interferenzen (EMI) im gemeinsamen Modus zu unterdrücken, indem er unerwünschte Geräuschströme, die in derselben Richtung über ein Leitungspar fließen, mit hoher Impedanz begegnet.bei niedriger Impedanz für das gewünschte Differentialsignal.
Wie wähle ich den richtigen Impedanzwert für meine Anwendung?
Die Auswahl hängt vom Frequenzspektrum des Geräusches ab, das Sie unterdrücken müssen.Eine höhere Impedanz führt zu einer größeren Dämpfung bei der Prüffrequenz- Verwenden Sie das Geräuschprofil und die EMV-Normen Ihrer Schaltung.
Was bedeutet der Nennstromparameter?
Der Nennstrom ist der höchste Dauerstrom, den der Schnalle verarbeiten kann, ohne seine Wärme- oder Leistungsvorgaben zu überschreiten.Es ist entscheidend, dass der Strom des Drosselns den normalen Betriebsstrom Ihres Stromkreises erreicht oder übersteigt..
Sind diese Schlucken für Automobilanwendungen geeignet?
Ja, mit einem Betriebstemperaturbereich von -40°C bis +125°C und robuster Konstruktion eignen sie sich für verschiedene elektronische Automobilsysteme, bei denen eine zuverlässige EMI-Filterung erforderlich ist.
