Startseite /Produkte/Common Mode Choke/Drahtverwundete, allgemein eingesetzte Schmerzschmerzen mit 800Ω @100MHz Impedanz, bleifrei und kompakter Konstruktion zur EMI-Unterdrückung

Drahtverwundete, allgemein eingesetzte Schmerzschmerzen mit 800Ω @100MHz Impedanz, bleifrei und kompakter Konstruktion zur EMI-Unterdrückung

5000
MOQ

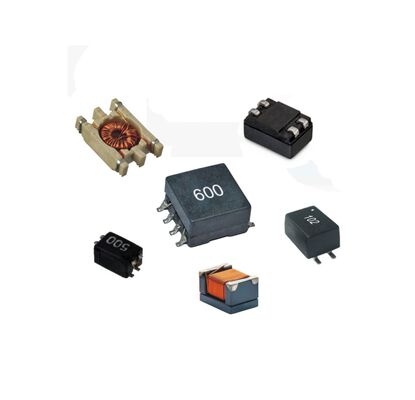

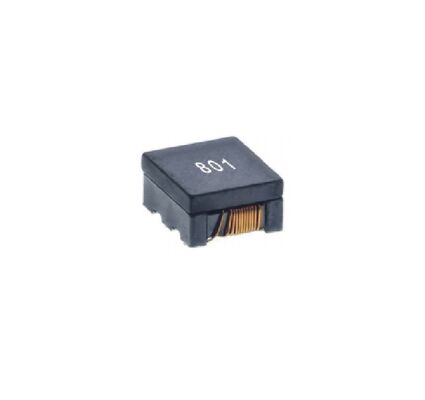

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

800Ω @100MHz-Gewöhnlichkeitsschmerz

,

Bleifreier Drahtdrossel

,

Kompakte EMI-Unterdrückungskomponente
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: SF1008F-3W-801Y
Dokumentieren: SF1008F-3W-801Y_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Hochleistungs Filter für die EMI-Unterdrückung
Die SF1008F-3W-801Y ist für die wirksame Unterdrückung elektromagnetischer Störungen (EMI) in Hochgeschwindigkeitsdaten- und Stromleitungen entwickelt worden.Schnüren aus Drahtwundenbietet eine hohe Impedanz des gemeinsamen Modus bei 100 MHz, was eine hervorragende Geräuschunterdrückungsleistung gewährleistet.Filter für den gemeinsamen Modus, ist es ideal für räumlich begrenzte Anwendungen.EMI-Suppressionskomponenteist zu 100% bleifrei, halogenfrei und RoHS-konform und erfüllt strenge Umweltstandards.Sie bietet eine zuverlässige Leistung in anspruchsvollen Umgebungen..
Schlüsselmerkmale
Parameter Wert
Impedanz im allgemeinen Modus @ 100 MHz 800Ω ± 25%
Nennspannung (Max) 20 V
Nennstrom (maximal) 0.15A
Gleichstromwiderstand (DCR) (maximal) 1.6Ω
Isolierwiderstand (Min) 10MΩ
Betriebstemperaturbereich -40°C bis +125°C
Produktmerkmale
  • Drahtwundenkonstruktion für robuste Leistung
  • 100% bleifrei, halogenfrei und RoHS-konform
  • Kleine Größe und niedriges Design
  • Breiter Betriebstemperaturbereich einschließlich Selbsttemperaturanstieg
  • Hohe Impedanz des gemeinsamen Modus für eine wirksame EMI-Unterdrückung
Anwendungen
  • Geräuschfilterung in Hochgeschwindigkeitsdifferentialdatenleitungen (USB, HDMI, LVDS)
  • EMI-Unterdrückung von Stromleitungen in kompakten elektronischen Geräten und Modulen
  • Kommunikationsgeräte und Netzwerkgeräte
  • Verbraucherelektronik, die eine strenge EMV-Konformität erfordert
  • Infotainment- und Steuerungssysteme für Automobilindustrie
Häufig gestellte Fragen
Was ist der Hauptvorteil eines Filters für den gemeinsamen Modus mit Drahtwunden gegenüber anderen Typen?
Die Drahtwundenkonstruktion ermöglicht in der Regel eine höhere Impedanz des gemeinsamen Modus und eine bessere Hochfrequenzleistung im Vergleich zu Mehrschichtchips.Wirksamkeit für die EMI-Unterdrückung in kritischen Anwendungen zur Signalintegrität.
Wie interpretiere ich die Impedanz von 800Ω @100MHz?
Dies bedeutet, dass der Filter eine Impedanz von 800Ω (typisch) gegenüber Geräuschströmen im normalen Modus bei einer Frequenz von 100 MHz aufweist.Eine höhere Impedanz bei der Geräuschfrequenz führt zu einer größeren Dämpfung dieses Geräuschs.
Kann dieser Filter höhere Ströme für Stromleitungen bewältigen?
Der Nennstrom beträgt maximal 0,15A. Er ist für Signal- oder Stromleitungen mit niedrigem Strom bestimmt. Für die Filterung von Stromanschlüssen mit höherem Strom wählen Sie bitte ein Modell mit einer entsprechend höheren Nennstromleistung aus.
Was bedeutet "halogenfrei" und warum ist es wichtig?
Halogenfrei bedeutet, dass das Produkt kein Chlor, Brom oder andere Halogene über bestimmte Grenzwerte enthält.Dies ist wichtig für die Umweltsicherheit und wird häufig in grünen Elektronikinitiativen gefordert, da sie die Emission giftiger Gase im Brandfall reduziert.
Größe und Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
