Einzelheiten des Produkts: Flächige SMT-Gemeinsame-Modus-Schlucke der Baureihe TPER19/25

Entwickelt für Hochgeräusch-Stromversorgungssysteme, bietet die TPER-Serie branchenführende EMI-Unterdrückung mit 39A Nennstrom und 1500V Isolation. Mit ER19/ER25 Planarkernen erreicht sie einen extrem niedrigen DCR (bis zu 1,4 mΩ) und eine präzise SRF-Steuerung (0,95–2,0 MHz). Die geschirmte SMT-Konstruktion minimiert Übersprechen, während die RoHS/EIA481-Konformität die Eignung für die automatisierte Montage gewährleistet. Optimiert für die Synergie mit EMV-Filtern in Ladegeräten für Elektrofahrzeuge und Industrie-Wechselrichtern.

Merkmale

Kernplattformen

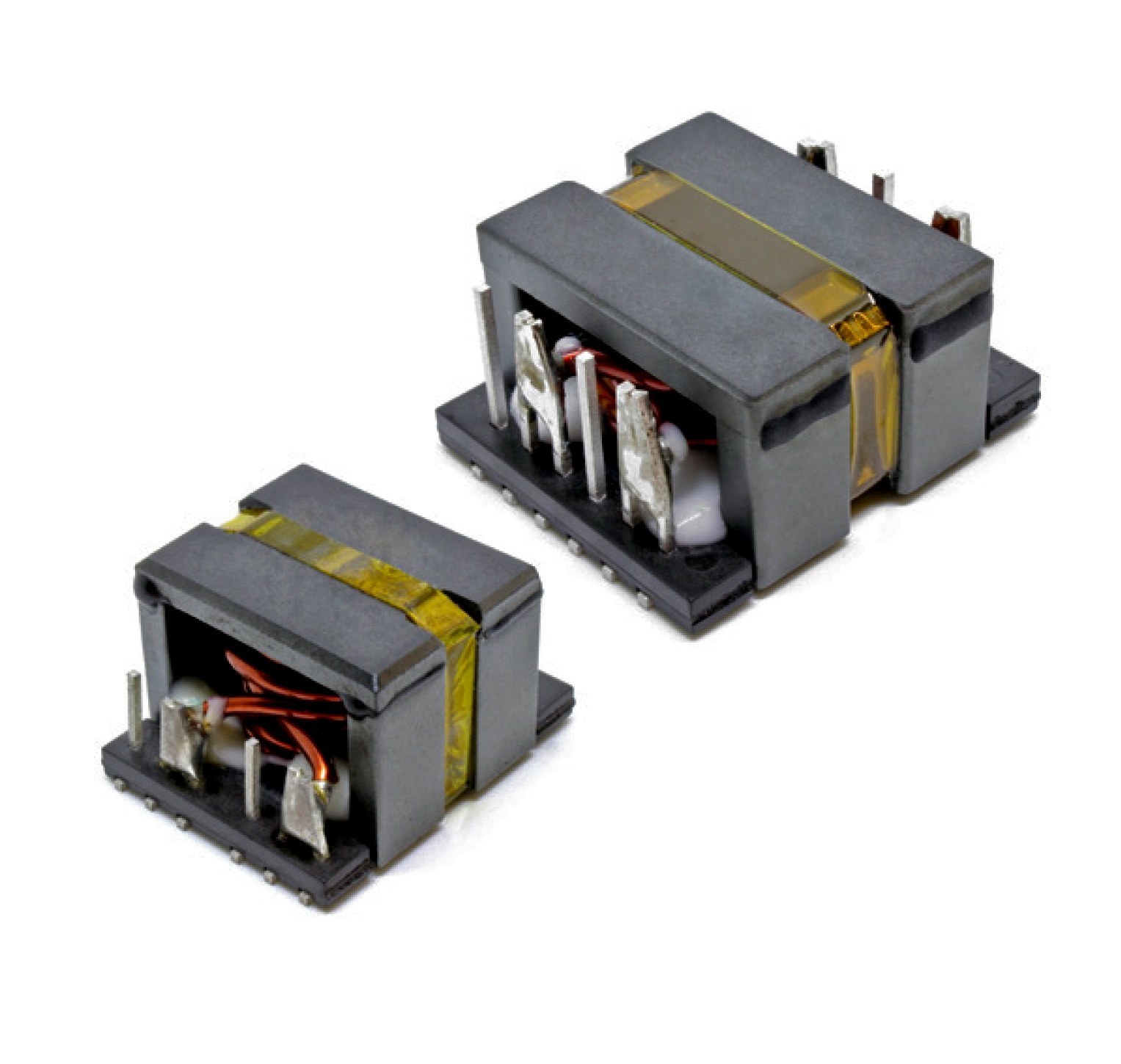

• ER19: 24,9×21,6×16,9 mm Max

• ER25: 30,5×27×18 mm Max

Elektrische Daten @25℃ (Pro Dokument)

Leistung

• Betriebstemperatur: –40℃ bis +150℃ (TPER25)

• Strombelastbarkeit: Basierend auf 50℃ Temperaturanstieg (Freiluftkühlung)

• Gurt/Rolle: EIA481-konform

*Nennstrom = Effektivstrom, der einen Temperaturanstieg von 50℃ verursacht

Anwendungen

Elektrofahrzeuge

• DC-DC-Wandler (39A Stromunterstützung für Batteriesysteme)

• On-Board-Ladegeräte (1,42 MHz SRF-Ziele für CISPR 25 EMI-Bänder)

Industrielle Stromversorgung

• Solarwechselrichter (1500V Isolation für 1,2kV Bussysteme)

• Motorantriebe (1,4 mΩ DCR minimiert Leistungsverluste)

Daten/Telekommunikation

• Server-Netzteile (2,0 MHz SRF unterdrückt Schaltmodusrauschen)

• 5G-Leistungsmodule (Planarprofil passt in hochdichte Leiterplatten)

Unterhaltungselektronik

• USB-PD 3.1 Adapter (1,42 MHz Spitzenimpedanz für 140W Designs)

• LED-Treiber (RoHS-konform für globale Märkte)

FAQ

F: Wie übertrifft eine Planardrossel Toroidkerne?
A: 30 % niedrigeres Profil (18 mm vs. 25 mm), 50 % schnellere Montage (SMT vs. Through-Hole) und engere SRF-Steuerung (±5 % vs. ±20 %).

F: Kann sie Leistungsinduktivitäten in DC-DC-Schaltungen ersetzen?
A: Nein. Entwickelt zur EMI-Unterdrückung (nicht zur Energiespeicherung). Kombinieren Sie sie mit Leistungsinduktivitäten für vollständige EMV-Konformität.

F: Ist eine thermische Reduzierung bei hohen Umgebungstemperaturen erforderlich?
A: Ja. Max. Strom = Nennstrom × [(150 – Umgebungstemperatur)/50]. Z.B.: 39A @25℃ → 23,4A @120℃.

F: Werden kundenspezifische Impedanzkurven unterstützt?
A: Ja. Kontaktieren Sie uns für SRF-Tuning (z. B. 1,0 MHz±3 % für medizinische Geräte).
