CMD CM0705-Serie SMD Common Mode Choke mit hoher Dämpfungsleistung, breitem Induktionsbereich und hoher Isolationsfähigkeit

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

Hochdämpfungsleistung Common Mode Choke

,

Breite Induktionsspanne SMD-Gemeinsame-Modus-Schlucke

,

Hochisolationskapazität Oberflächenmontage Induktor für den allgemeinen Modus
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: CM0705
Dokumentieren: CM0705 Series_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung

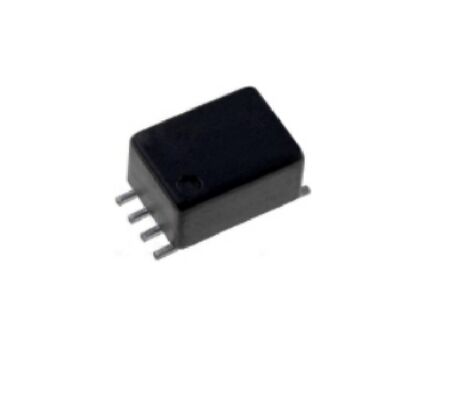

CMD Common Mode Choke der Baureihe CM0705
Die CMD Common Mode Choke CM0705 Serie ist eine kompakte SMD Common Mode Choke, die für eine effektive Geräuschunterdrückung in Hochdichteelektronikkreisen entwickelt wurde.mit einer Miniaturoberflächenverbindung für die Pick-and-Place-MontageDiese Serie bietet eine zuverlässige Koplanarität und eine gleichbleibende elektrische Leistung in einem breiten Frequenzbereich.
Mit mehreren Induktionsmöglichkeiten und einer hohen Testspannung von 500 Vrms ist die CM0705-Serie für Anwendungen geeignet, die eine stabile EMI-Filterung und einen Schutz der Signalintegrität erfordern.Sein robustes Design und ein breiter Betriebstemperaturbereich machen es zu einem zuverlässigen Oberflächenmontage-Induktor für den Verbraucher, Industrie- und Kommunikationselektronik.
Wesentliche Merkmale
  • Design der Oberflächenaufstellung- Kompaktes SMD-Paket, kompatibel mit automatischer Pick-and-Place-Montage
  • Hohe Dämpfungsleistung- für eine wirksame EMI-Rauschunterdrückung über einen breiten Frequenzbereich ausgelegt
  • Breiter Induktionsbereich- Induktivitätswerte von 47 μH bis 12000 μH (modellabhängig)
  • Stabiler Nennstrom- Nennstrom bis 500 mA je nach Teilnummer
  • Niedriger Gleichstromwiderstand- Optimierte DCR-Werte zur Minimierung von Stromverlusten
  • Hohe Isolationsfähigkeit- 500 Vrms Prüfspannung zwischen Wicklungen (Linie zu Linie)
  • Weiter Temperaturbereich- Betriebstemperatur von -25°C bis +105°C
Elektrische Eigenschaften
Spezifikationen bei Umgebungstemperatur von 25 °C gemessen:
Induktivität Toleranz +50% / -30%
Induktionsbereich 47 bis 12000 μH
Nennstrom 100 mA bis 500 mA (modellabhängig)
Gleichstromwiderstand (max.) 180 bis 1800 mΩ
Prüfspannung 500 Vrms (Linie zu Linie)
Induktivitätsprüfungszustand 100 kHz, 20 mV
Anwendungen
  • Unterdrückung der EMI- Filterung von Geräuschen in Signal- und Stromleitungen mittels eines EMI-Stoßgeräts
  • Filterung der Leistungsaufnahme- Geräuschreduzierung im gemeinsamen Modus in Gleichstromleitungen
  • Verbraucherelektronik- Geräuschbegrenzung bei kompakten Geräten, die SMD-Komponenten benötigen
  • Industrieelektronik- Schutz der Signalintegrität in Steuerungs- und Schnittstellenkreisen
  • Kommunikationsgeräte- EMI-Filterung für Daten- und Kommunikationsleitungen
Häufig gestellte Fragen
Was ist die Hauptfunktion des CM0705 Common Mode Choke?
Es soll das Geräusch des allgemeinen Modus unterdrücken und elektromagnetische Störungen in Signal- und Stromleitungen reduzieren.
Ist die CM0705-Serie für die automatisierte Montage geeignet?
Das SMD-Design ist für Pick-and-Place-Prozesse optimiert und bietet eine zuverlässige Koplanarität.
Unterscheidet sich die Induktivität je nach Teilzahl?
Die CM0705-Serie bietet eine große Bandbreite an Induktivitätswerten, wobei der Nennstrom und die DCR je nach Modell variieren.
Kann es in hohen Temperaturen arbeiten?
Die Serie unterstützt einen Betriebstemperaturbereich von -25°C bis +105°C, geeignet für die meisten Industrie- und Verbraucheranwendungen.
