OEM Gleichtaktdrosseln TRF-Serie

Entwickelt für überlegene elektromagnetische Interferenz (EMI)-Unterdrückung in der Leistungselektronik, bieten die TRF-Serie Gleichtaktdrosseln eine hocheffiziente Rauschfilterung mit robuster Temperaturstabilität. Mit RoHS-konformen Materialien und UL94V-0-Entflammbarkeitszertifizierung gewährleisten diese Drosseln Zuverlässigkeit in anspruchsvollen Umgebungen. Optimiert für stabile Induktivität über weite Frequenzbereiche, lassen sie sich nahtlos in AC/DC-Stromversorgungssysteme integrieren, die strenge Sicherheitsanforderungen erfüllen müssen.

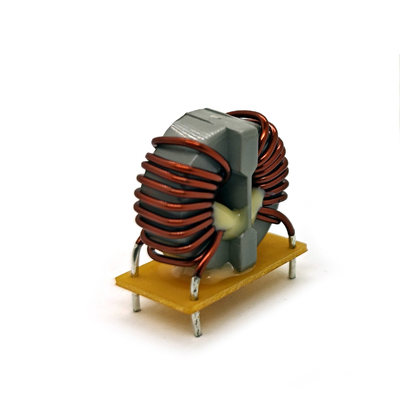

Modell TRF1608VT-601Y-5A

• Induktivität: 600 mH ±30% @ 1,0 kHz, 0,1 V

• Gleichstromwiderstand (RDC): 9,0 mΩ Max

• Nennstrom: 5,0 A Max

• Nennspannung: 250 Vac Max

• Hi-Pot-Test: 1,5 kV, 2 mA, 2s (Spule zu Spule)

• Betriebstemperatur: −20°C bis +105°C (inkl. Eigenerwärmung)

• Abmessungen:

  • Höhe: 22,5 mm Max

  • Pin-Abstand: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Konformität: RoHS, UL94V-0, ASTM Sauerstoffindex >28%

Lötbarkeit: MIL-STD-202, Methode 208D

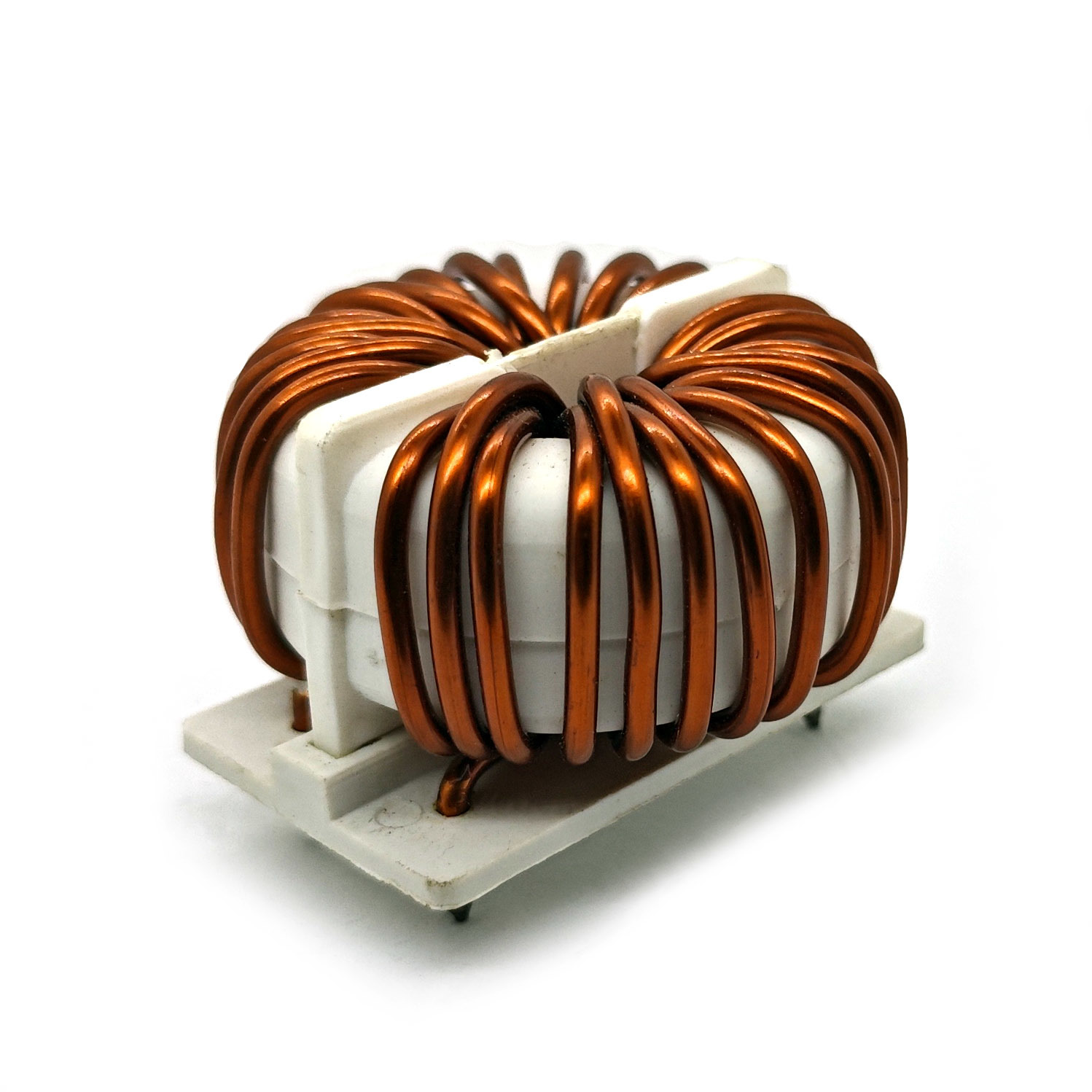

Modell TRF3615HT-202Y-20A

• Induktivität: 2,0 mH Min @ 1,0 kHz, 0,1 V

• Gleichstromwiderstand (RDC): 6,0 mΩ Max

• Nennstrom: 20,0 A Max

• Hi-Pot-Test: 1,5 kV, 2 mA, 2s (Spule zu Spule)

• Betriebstemperatur: −20°C bis +105°C (inkl. Eigenerwärmung)

• Abmessungen:

  • Länge: 47,5 mm (Ref.), 47,5 mm Max

  • Breite: 30,0 mm Max

  • Höhe: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Pin-Tiefe: 5,0 mm Min

• Konformität: RoHS, UL94V-0, ASTM Sauerstoffindex >28%

• Lötbarkeit: MIL-STD-202, Methode 208D

Anwendungen

• Unterhaltungselektronik: Rauschfilterung in AC-Adaptern, LED-Treibern.

• Telekommunikationsausrüstung: EMI-Unterdrückung für Datenleitungen und Niedrigleistungsschaltungen.

• Industrielle Steuerungen: Signalstabilisierung in Sensoren und E/A-Modulen.

• Medizinische Geräte:Konformitätskritische Stromisolierung in tragbaren Geräten.

• Hochstromsysteme: Wechselrichter, Motorantriebe und industrielle Netzteile.

• Erneuerbare Energien: Solarwechselrichter, die eine Rauschfilterung von >20A erfordern.

• EV-Ladestationen: EMI-Minderung bei Hochspannungs-DC/AC-Wandlung.

• Server-Netzteile: Stabilisierung von Bulk-Strompfaden in der Rechenzentrumsinfrastruktur.
