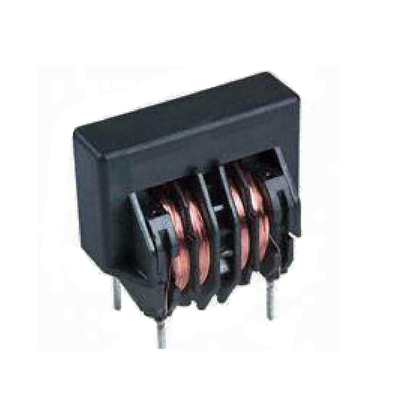

Gemeinsame Modus-Schlucken für EMV-Filterlösungen-UT

Wesentliche Merkmale

• Hohe Resonanzfrequenz: Erreicht durch Präzisions-Zwei-Abschnitts-Wicklungstechnik.

• Ultra-niedrige Leckage: Die geschlossene Kernstruktur minimiert das Flussleckage.

• Robuste Haltbarkeit: Hohe Impulsstärke (geprüft bei 2500 VAC/5mA).

• Geräuschminderung: Niedriges Summen für sensible Anwendungen.

• Fertigungsbereit: Kompatibel mit Wellenlötenverfahren.

• Umweltfreundlich: Recycelbares Design (keine Verkapselung/Kleber), vollständig RoHS-konform.

• Breiter Einsatzbereich: Temperaturentfaltung von -40°C bis +105°C.

Kritische Parameter

• Nennspannung: 250 VAC

• Drehverhältnis: 1:1 ± 2%

• Hi-Pot-Test: 2500VAC/5mA/2 Sek

• Induktivität Toleranz: Garantierter Mindestwert bei 20°C

Körperliche Eigenschaften

• Abmessungen (mm): 21,5±1,0 (L) × 15,0±0,5 (W) × 13,0±0,5 (H)

• Montageöffnungen: 4×φ1.2±0,1 mm (Ecke), 4×φ0,8±0,1 mm (innere Ecke)

• Gewicht: 10 g (typisch)

Anwendungen

• Stromversorgung: EMI-Unterdrückung in Schaltmodus-Leistungseinheiten (z. B. Server-Leistungsanlagen).

• Lichtsysteme: Geräuschfilterung für elektronische Ballasten in LED/Fluoreszenzlampen.

• Industrieelektronik: Beseitigung von Interferenzen im gemeinsamen Modus bei Motorantrieben.

• Erneuerbare Energien: Netzgebundene Wechselrichter, die eine stabile Hochspannungsfilterung erfordern.

• Automobilindustrie: EV-Ladesysteme mit strengen EMV-Normen.
