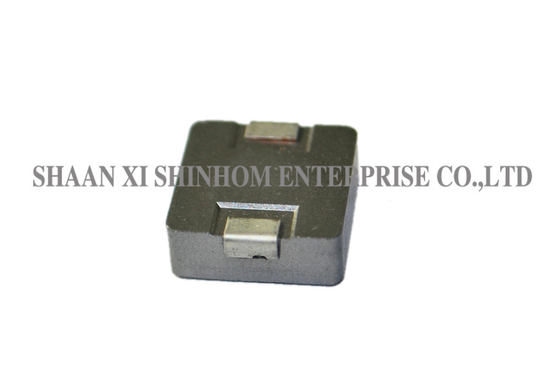

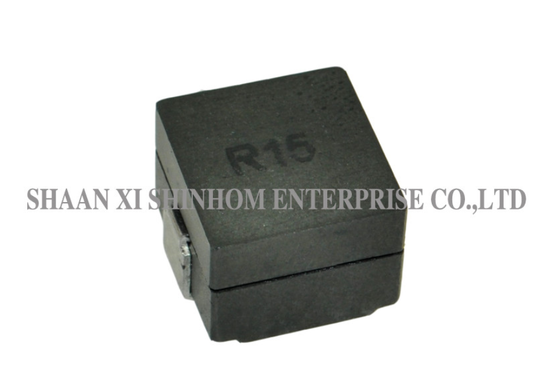

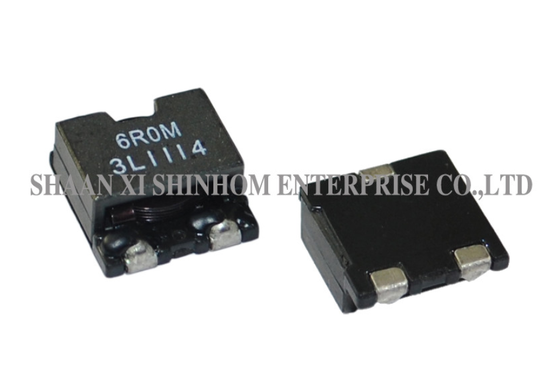

HQ1108-Serie Eisenkern geschützter Leistungsinduktor für Notebook-Computer

HQ1108 Serie Hochstrom-Leistunginduktivität

Die HQ1108 Serie Hochstrom-Leistunginduktivität wird mit einem geschirmten Kern und einem Verbundstrukturdesign hergestellt, speziell entwickelt für PDAs und Laptops, um den niedrigsten DCR, hohe Strombelastbarkeit und geringe Hörgeräusche zu gewährleisten. Das Produkt verfügt über eine robuste und zuverlässige Struktur mit einer maximalen Höhe von 8mm und einer maximalen Grundfläche von 15,5*11mm. Es entspricht den Anforderungen der RoHS-Richtlinie 2002/95/EG. Es ist geeignet für PDAs, Laptops und Server. Es ist eine ideale Wahl für Hochstrom-Leistunginduktivitätsanwendungen im Energiemanagement und in der DC-DC-Wandlung.

Merkmale

• Niedrigster DCR pro Mikrohenry

• Höhe – maximal 8mm

• Grundfläche – maximal 15,5*11mm

• Nennstrom – bis zu 50Apk

• Induktivitätsbereich – 0,14µH bis 2,25µH

• Verarbeitet hohe transiente Ströme ohne Sättigung

• Ultra-geringe Hörgeräusche

• Entspricht der RoHS-Richtlinie 2002/95/EG

ANWENDUNGEN:

• PDA/Notebook/Desktop/Server-Anwendungen
• Hochstrom-POL-Wandler
• Flache, Hochstrom-Netzteile
• Batteriebetriebene Geräte
• DC/DC-Wandler in verteilten Stromversorgungssystemen
• DC/DC-Wandler für Field Programmable Gate Array (FPGA)

HINWEISE:

• Testfrequenz: 100KHz / 0,1Vdc
• Prüfinstrument: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR-METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Der thermisch bewertete Strom (Irms) führt zu einem Temperaturanstieg der Spule von ca. ΔT=40°C ohne Kernverlust.
• Der Sättigungsstrom (Isat) führt zu einem Abfall von L0 um ca. 10%
• Die Teilentemperatur (Umgebung + Temperaturanstieg) sollte unter den ungünstigsten Betriebsbedingungen 125°C nicht überschreiten. Schaltungsdesign, Komponenten, Leiterplattengröße und -dicke, Luftstrom und andere Kühlmaßnahmen beeinflussen alle die Teilentemperatur. Die Teilentemperatur sollte in der Endanwendung verifiziert werden.
• Betriebstemperatur: -40°C - +105°C.
• Lagertemperatur: -40°C - +105°C.

Hinweis: Produktspezifikationen können angepasst werden.

FAQ

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen; kundenspezifische Produkte werden separat bestätigt.

F: Unterstützen Sie kleine Probeaufträge?

A: Ja. Kleine Probeaufträge (unterhalb des Standard-MOQ) können verhandelt werden und erhalten die gleichen Qualitätsstandards und Lieferzusagen wie Großaufträge. Bitte kontaktieren Sie unser Vertriebsteam für Details.

F: Welche Bedeutung haben der geschirmte Kern und die Verbundstruktur für Anwendungen?

A: Der geschirmte Kern reduziert elektromagnetische Störungen, während die Verbundstruktur ultra-geringe Hörgeräusche bietet. Die Fähigkeit, hohe transiente Ströme zu verarbeiten, verhindert Sättigung und macht ihn geeignet für Hochstrom-POL-Wandler und flache Hochstrom-Netzteile. Er ist geeignet für Anwendungen wie PDAs, Laptops und Server.
