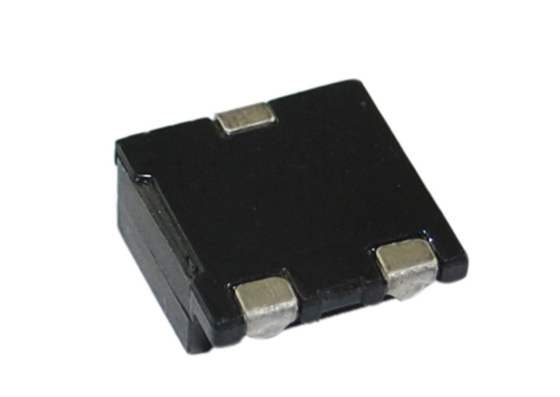

Hochstrom-Flachdraht der CEP104-125HT-Serie für Kommunikationssysteme und Automobilstromversorgungen

CEP104/105/124/125HT-Reihe Hochstrom-Induktoren

DieCEP104/105/124/125HT-Serie geschützter SMD-LeistungsinduktorMerkmale einerHochfrequenzkonstruktionundFlachdrahtwicklung, bietet eineabgeschirmte Struktur,niedriges Paket, undniedrige DCR, mit ultrahoher Stromkapazität bis zu28A.DieFlachdrahtverfahrenbietet eine stärkere Stromtragfähigkeit und einen geringeren Leistungsverlust.Ausgezeichnete thermische Stabilitätgewährleistet einen langfristigen zuverlässigen Betrieb unter verschiedenen Arbeitsbedingungen.Es wird häufig inmit einer Leistung von mehr als 10 W,Kommunikationssysteme,Antriebssysteme für Fahrzeuge,LCD/PDP-Fernseher,Netzwerksysteme,Computerperipheriegeräte, undCPU-StromversorgungEs ist eine ideale Wahl für Hochstrom-Stromversorgung mit hoher Dichte.

Eigenschaften:

• Hochfrequenzentwicklung
• Schirmkonstruktion
• Verwendetes Flachdraht
• Ausgezeichnete thermische Stabilität
• Niedriges Profil, niedriges DCR.
• Supergroßer Strom bis 28A
• Einzigartige Induktoren sind verfügbar

Anwendungen:

• Notebook, Gleichspannungs-/ Gleichspannungsumrichter
• Kommunikationssystem
• Automobilsysteme Energieversorger
• LCD-PDP-Fernseher
• Netzwerksysteme
• Computerperipherische Ausrüstung
• CPU-Stromversorgung

Anmerkungen:

• Induktivitätsprüfung: HP4284A, 100 kHz/1V oder gleichwertig
• RDC:QuadTech 1880 Milliohmmeter
• Isat Der aktuelle L-Wert fällt 65% typisch bei IDC gegenüber seinem Anfangswert
• Irms Temperaturanstieg 40°CMax Referenz Umgebungstemperatur
• Schweißbarkeit: 75% des Bleidrahtes sind abzudecken.
• Lötmethoden: Welle, Rückfluss
• Betriebstemperatur: -40 °C bis +105 °C
• Aufbewahrungstemperatur: -55°C bis +125°C
• Endbiegungsfestigkeit:24.5N Min.
• Feuchtigkeitsbeständigkeit: △L/L≤±10% △Q/Q≤±25%

Anmerkung: Die Produktspezifikationen können angepasst werden.

Häufig gestellte Fragen

F: Welche Vorteile hat das Flachdrahtwickeln im Vergleich zum herkömmlichen Runddraht?

A: Flachdraht hat eine größere Oberfläche und bietethöhere Stromleistung,niedrigere DCR, undbessere WärmeabgabeIn Hochstromanwendungen reduzieren Flachdraht-Induktoren effektiv den Leistungsverlust und den Verlust der Hautwirkung und verbessern so die Gesamtleistung.mit einer Breite von mehr als 30 mm,.

F: Welche Vorteile hat die abgeschirmte Struktur?

A: Die abgeschirmte Struktur verwendet ein geschlossenes Magnetkreislaufdesign, um den Magnetfluss im Inneren des Kerns zu begrenzen.Es reduziert effektiv den Leckage-Fluss und elektromagnetische Störungen an nahegelegenen sensiblen Schaltkreisen, was die Leistung des Systems im Bereich EMV verbessert.

F: Welche Bedeutung hat eine ausgezeichnete thermische Stabilität?

A: Eine ausgezeichnete thermische Stabilität sorgt dafür, dass der Induktor eine stabile elektrische Leistung in einem breiten Temperaturbereich aufweist.für Anwendungen mit hohen Temperaturunterschieden wie Automobilelektronik und Kommunikationsgeräte geeignet, was die Zuverlässigkeit des Systems verbessert.

F: Wie beantragen Sie Proben?

A: Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.
