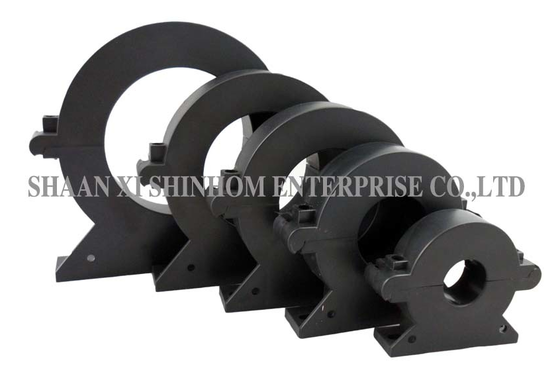

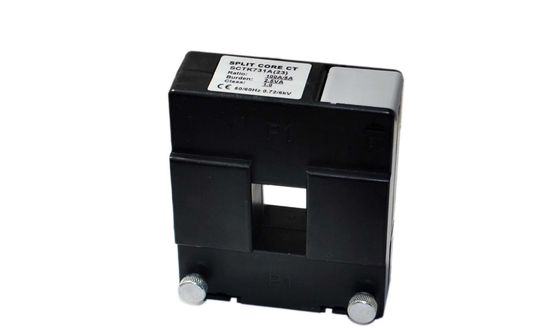

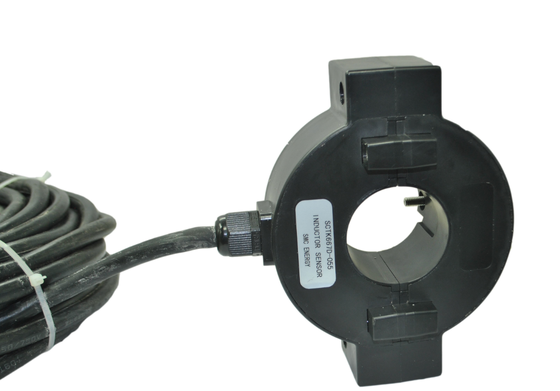

Getrennter Stromwandler SCTK671 Serie Hohe Genauigkeit für elektrische Brandüberwachung und Relaischutz

Verhandlung
MOQ
Verhandelbar
Preis
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~3000A
Ausgabe: 0-10V oder 0-5A
Genauigkeit: 0,2, 0,5, 1,0
Spulenstruktur: Ringförmig
Spulennummer: Spartransformator
Anpassbar: Ja
Hervorheben:

Getrennter Stromwandler SCTK671 Serie

,

Hochpräziser Stromwandler

,

Stromwandler für elektrische Brandüberwachung
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK671-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

DieStromtransformator mit geteiltem Kern der Baureihe SCTK671ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilnetzen ausgelegt.Das Produkt verwendet eine Split-Core-Struktur, die eine schnelle Installation ermöglicht, ohne Kabel oder Busbars zu trennen oder zu entfernenDie Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand, der eine sichere Niederspannungserzeugung ermöglicht.Die Epoxidhülle sorgt für eine hervorragende Isolierung und SchwingungsbeständigkeitDas hochdurchlässige Material bietet einen breiten Messbereich (5%-130% des Nennwertes).und Mikrocomputer-Schutz-Anwendungen.

Eigenschaften
  • Spaltkern-CT-Stromtransformator
  • Prüfbereich: 5 bis 3000 A Wechselstrom-Eingang, 0-10 V (((WK)) oder 0-5 A Ausgang
  • Verwendung von Epoxidharzfüllung und gute seismische Leistung
  • Verwenden Sie durchstochenen Weg, einfach zu installieren
  • Verwendung eines hochdurchlässigen Materials, breiter Messbereich
  • Kleines Volumen, schönes Aussehen großzügige, flexible Verwendung
  • Es kann Zeit und Installationskosten sparen
Anwendungen
  • Elektrische Brandüberwachung
  • Leckfeuerverhütung
  • Schutz vor elektromagnetischen Relais
  • Mikrocomputer-Schutz und so weiter.
Elektrische Parameter
Häufigkeit 50 bis 400 Hz
Nennwert der Eingabe 5A-3000A
Messbereich 5%In-130%In
Nennleistung 0-10V ((AC) oder 0-5A
Verhältnis ≤ ± 0,2%
Phasenwinkel ≤ ±10min
Dielektrische Festigkeit 2.5KV/1mA/1min
Widerstand gegen Isolierung DC500V/100MΩmin
Mechanische Parameter
Fall PC /UL94-V0
Weihnachtsbeutel PBT
Kern Siliziumstahl
Innenstruktur Epoxy.
Bauwesen Schleife.
Betriebstemperatur -25°C+75°C
Betriebsfeuchtigkeit ≤ 85%
Ausgangsverbindung UL101522AWGWire ((Twinstedwire)) 2,5 m
Auswahl des Typs
Verbrauch Nennwert der Eingabe (A) Leistung (mA/V) Genauigkeit Abmessungen ((mm)
Ø Eine B C D E F G H Ø1 Ø2
Die Angabe der Größenordnung ist nicht erforderlich.

5 bis 400 A

(5,100,400A)

0-200mA

0 bis 10 V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

50 bis 1000 A

(50,400,1000A)

0 bis 500 mA

0 bis 10 V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

100 bis 1500 A

(100,1000,1500A)

0 bis 500 mA

0 bis 10 V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden.

500-2000A

(500,1500,2000A)

0 bis 500 mA

0 bis 10 V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800 bis 3000 A

(800,2500,3000A)

0-600mA

0 bis 10 V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

Getrennter Stromwandler SCTK671 Serie Hohe Genauigkeit für elektrische Brandüberwachung und Relaischutz

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Welche Funktion hat der eingebaute Präzisionswiderstand?

A: Die Sekundärwicklung verfügt über einen eingebauten Präzisionsparallelwiderstand, der das Stromsignal direkt in einen sicheren Niederspannungsausgang (0-10 V) umwandelt.mit einer Breite von mehr als 20 mm,Dies vereinfacht die Installation, verbessert die Sicherheit und spart Komponentenkosten und Installationsfläche.

F: Welche Anwendungen kann der Fehler des Verhältnisses ≤ ± 0,2% erfüllen?

A: Die± 0,2%Die Fehlerquote ist eine hochdruckige Klasse, die die Anforderungen an Anwendungen mit hoher Messgenauigkeit erfüllen kann, wie z. B. elektrische Brandüberwachung, Relaisschutz, Mikrocomputerschutz,und Steuerung der industriellen Automatisierung.

F: Welche Vorteile hat die Epoxideinlagerung?

A: Epoxidharzpotten bieten eine hervorragende Dämmung, Feuchtigkeits-, Staub- und Korrosionssicherung und erhöhen gleichzeitig die Schwingungsbeständigkeit des Produkts.Die vollständig geschlossene Struktur sorgt für einen langfristigen stabilen Betrieb des Transformators in verschiedenen rauen Umgebungen.

F: Wie beantragen Sie Proben?

A: Sie können einen Musterantrag über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Die Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt.Die Lieferzeit für Massenbestellungen beträgt in der Regel 2-8 Wochen..
