Startseite /Produkte/Stromwandler des aufgeteilten Kernes/Split-Core-Stromtransformator SCTK662-Serie für die hochdrehliche Energiemessung

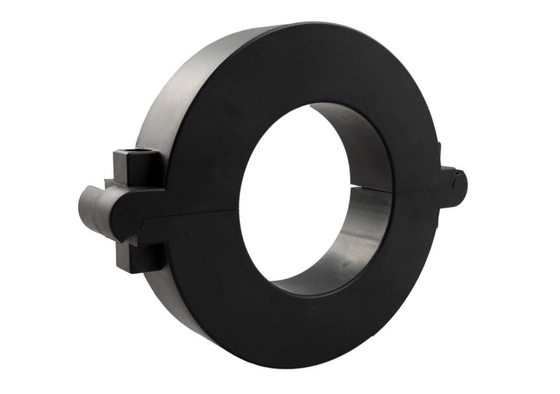

Split-Core-Stromtransformator SCTK662-Serie für die hochdrehliche Energiemessung

Verhandlung
MOQ
Verhandelbar
Preis
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~3000A
Ausgabe: 0-5A / 0-10V(AC)
Klasse: 0,2, 0,5, 1,0
Ausgabemodus: Lead-Ausgabe
Durchmesser des Klemmdrahtes: 25mm-100mm
Anpassbar: Ja
Hervorheben:

Split-Core-Stromtransformator der Baureihe SCTK662

,

Hochgenaue Split-Core-Stromtransformatoren

,

Stromtransformator zur Energiemessung
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK662-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

SCTK662-SerieDie geteilten Stromwandler der SCTK662-Serie bieten 0V-10V und 0mA-500mA Sekundärseitig aus dem erfassten Primärstrom. Ohne Verwendung eines internen Sekundär-CT im Messgerät können Benutzer die SCTK662-Serie direkt für hochpräzise Messanwendungen an das Messgerät anschließen. Dies ermöglicht die Verwendung eines Messgeräts für verschiedene Stromstärken durch einfaches Ändern des Primär-CT, was zu einem kompakten Messgerät-Design und reduzierten Entwicklungskosten führt. Außerdem ist eine Überspannungsschutzschaltung integriert, die eine sichere, schnelle und kostengünstige Installation ermöglicht.

MERKMALE
  • Kostengünstigste
  • Schnellere Installation
  • Sichere und einfache Installation
  • Hohe Genauigkeit 0,2, 0,5, 1,0
  • Klemmdurchmesser: φ25mm~100mm
  • Messbereich von 5A bis 3000A AC
  • Geringer Phasenverschiebung für Leistungsmessung
  • Ausgangsmodell: Litzenkabel (2,5m)
  • Isoliertes Kunststoffgehäuse nach UL94-V0 zertifiziert
  • Kleine Größe, kompakte Bauform, geringes Gewicht
  • Überspannungsschutzschaltung ist installiert.
  • CE, UL / EN 61010 - 1 zertifiziert
Anwendungen
  • Hochpräzise Energieerfassung
  • Stromüberwachung in Stromverteilungssystemen
  • Relais-Schutzeinrichtungen
  • Messung von Industriemotorenströmen
  • Energiemanagementsysteme (EMS)
  • Integration von Stromzählerdesigns
  • Gebäudeautomationssysteme
  • Nachrüstprojekte (Online-Installation)
Elektrische Parameter
Frequenz 50-400Hz
Nenneingang 5A-3000A
Messbereich 5%In-130%In
Nennleistung 0-10V(AC) oder 0-5A
Verhältnis ≤ ± 0,2%
Phasenwinkel ≤ ±10min
Dielektrische Festigkeit 2,5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin
Mechanische Parameter
Gehäuse PC /UL94-V0
Spulenkörper PBT
Kern Siliziumstahl
Interne Struktur Epoxidharz
Konstruktion Kabelbinder
Betriebstemperatur －25℃～＋75℃
Betriebsfeuchtigkeit ≤85%
Ausgangsanschluss UL1015 22AWG Draht (verdrillter Draht) 2,5m
Typenauswahl
P/N Nenneingang (A) Ausgang (mA/V) Genauigkeit Abmessungen (mm)
Φ A B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0,2,0,5,1,0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0,2,0,5,1,0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0,2,0,5,1,0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

 0,2,0,5,1,0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0,2,0,5,1,0 100 194 162 30 16 38
Split-Core-Stromtransformator SCTK662-Serie für die hochdrehliche Energiemessung

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Welche Bedeutung hat die UL-Zertifizierung?

Die UL-Zertifizierung stellt sicher, dass dieser Stromwandler den US-Sicherheitsstandards entspricht und die Sicherheitsanforderungen der wichtigsten globalen Märkte erfüllt. Er kann in Stromversorgungsgeräten und Messgeräten verwendet werden, die in die USA und nach Nordamerika exportiert werden.

F: Wie vereinfacht dieses Produkt das Design von Messgeräten?

Die "SCTK662-Serie" kann direkt an Stromzähler angeschlossen werden, um hochpräzise Messungen durchzuführen, wodurch die Notwendigkeit von internen Sekundär-CTs im Messgerät entfällt. Durch die Verwendung von Wandlern mit unterschiedlichen Bereichen kann ein einziges Messgerät mehrere Stromstärken aufnehmen, was das Design des Messgeräts vereinfacht und die Entwicklungskosten senkt.F: Welche Funktion hat die eingebaute Überspannungsschutzschaltung?A:

Die Überspannungsschutzschaltung schützt den Wandler und die nachgeschalteten Messgeräte unter abnormalen Überspannungsbedingungen. Sie gewährleistet die Sicherheit der Installation, verbessert die Systemzuverlässigkeit und reduziert das Risiko von Geräteschäden.
