Split-Core CT SCTK663-Serie für Strommanagement- und HVAC-Systeme

Verhandlung
MOQ
Verhandelbar
Preis

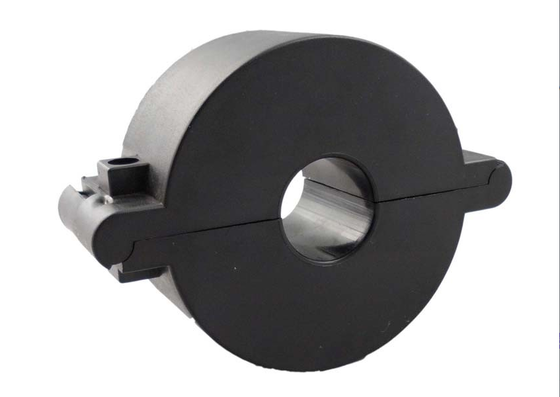

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~1000A
Ausgabe: 0-5A / 0-10V(AC)
Klasse: 0,2, 0,5, 1,0
Inneres Fenster: 25mm, 45mm
Kernmaterial: Siliziumstahl
Anpassbar: Ja
Hervorheben:

Split-Core-Stromtransformator für HVAC

,

Split Core CT SCTK663 Leistungsmanagement

,

Split-Core-Stromtransformator mit Garantie
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK663-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

Der SCTK663-Serie geteilte Stromwandler ist für Nachrüstungsinstallationen in bestehenden Stromverteilungsnetzen konzipiert. Das Produkt verwendet eine geteilte Kernstruktur, die eine schnelle Installation ohne Trennen oder Entfernen von Kabeln oder Stromschienen ermöglicht. Er wird mit Kabelbindern zur zuverlässigen und festen Befestigung gesichert, was die Arbeitskosten für die Installation erheblich reduziert. Zwei Fenstergrößen sind verfügbar: 25 mm und 45 mm, geeignet für unterschiedliche Kabeldurchmesseranforderungen. Er wird häufig in der HVAC-Temperaturregelung, im Energiemanagement, in Gebäudeautomationssystemen, bei der Strommessung von Motoren, in der Beleuchtung und bei der Stromüberwachung von Klimaanlagen eingesetzt.

Merkmale
  • Messbereich – 5A-1000A
  • Ausgangssignal – 0-10V oder 0-5A
  • Fenstergröße – 25mm / 45mm (optional)
  • Geteilte Kernstruktur – kein Kabelentfernen erforderlich
  • Kabelbinderbefestigung – sicher und zuverlässig
  • Kompatibel mit HVAC-Temperaturregelung
  • Geeignet für Energiemanagement und Gebäudeautomation
  • Spart Arbeitskosten bei der Installation
Anwendungen
  • HVAC-Temperaturregelungssysteme
  • Energiemanagement
  • Gebäudeautomationssysteme
  • Strommessung von Motoren
  • Stromüberwachung von Beleuchtungssystemen
  • Stromüberwachung von Klimaanlagen
  • Stromverteilungssysteme
  • Nachrüstungsprojekte (Online-Installation)
Elektrische Parameter
Frequenz 50-400Hz
Nenneingang 5A-1000A
Messbereich 5%In-130%In
Nennleistung 0-10V(AC) oder 0-5A
Verhältnis ≤ ± 0,2%
Phasenwinkel ≤ ±10min
Dielektrische Festigkeit 2,5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmi
Mechanische Parameter
Gehäuse PC /UL94-V0
Spulenkörper PBT
Interne Struktur Epoxid
Konstruktion Kabelbinder
Betriebstemperatur −25℃～＋75℃
Betriebsfeuchtigkeit ≤85%
Ausgangsanschluss UL1015 22AWG Draht (verdrillter Draht) 2,5m

Drahtstärke: Es ist viel besser, Ihren CT zu groß zu wählen als zu klein. Bitte messen Sie Ihren Drahtdurchmesser in Millimetern und verwenden Sie nicht die MCM-Drahtgröße, da die Isolationsdicke von Hersteller zu Hersteller erheblich variiert.

Typauswahl
P/N Nenneingang (A) Ausgang (mA/V) Genauigkeit Abmessungen (mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0,2,0,5,1,0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0,2,0,5,1,0 45 145 113 42 16 32

Split-Core CT SCTK663-Serie für Strommanagement- und HVAC-Systeme

Hinweise: Produktspezifikationen können angepasst werden

FAQ
F: Wie wähle ich zwischen 25mm und 45mm Fenstern?

A: Das 25mm Fenster ist für kleinere Kabel (Außendurchmesser ≤25mm) geeignet. Das 45mm Fenster ist für größere Kabel oder Stromschienen (Außendurchmesser ≤45mm) geeignet. Wählen Sie bei der Auswahl die passende Fenstergröße basierend auf dem Außendurchmesser des zu prüfenden Kabels.

F: Wie wähle ich zwischen 0-10V und 0-5A Ausgängen?

A: 0-10V Ausgang ist für Steuerungssysteme geeignet, die Spannungssignale benötigen (wie SPS, DCS, Gebäudecontroller). 0-5A Ausgang ist für traditionelle Strom-Eingangsmessgeräte und Schutzvorrichtungen geeignet. Bitte wählen Sie basierend auf der Eingangsschnittstelle Ihrer Ausrüstung.

F: Was sind die Vorteile der Kabelbinderbefestigung?

A: Die Kabelbinderbefestigung erfordert kein Spezialwerkzeug und macht die Installation einfach und schnell. Sie stellt sicher, dass der Transformator sicher am Kabel befestigt ist und sich aufgrund von Vibrationen oder äußeren Kräften nicht verschiebt. Sie ist für die Stapelmontage und den Baustellenbetrieb geeignet.
