Startseite /Produkte/Stromwandler des aufgeteilten Kernes/Selbstverriegelnde Split-Core CT SCTK661-Serie für Stromverteilung und Motorüberwachung

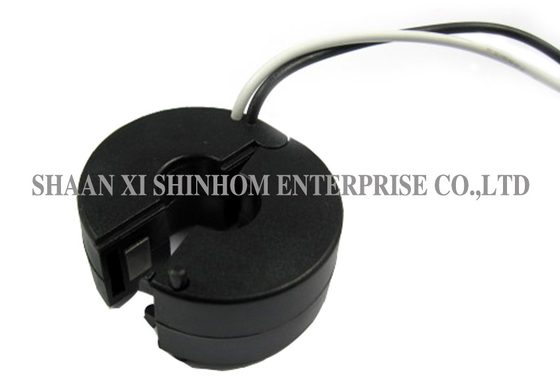

Selbstverriegelnde Split-Core CT SCTK661-Serie für Stromverteilung und Motorüberwachung

Verhandlung
MOQ
Verhandelbar
Preis
Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 0,5~630A
Ausgabe: 0-500mA / 0,333V(AC)
Klasse: 0,2, 0,5, 1,0
Inneres Fenster: 8,0 - 32,0 mm
Konstruktion: Bindung
Anpassbar: Ja
Hervorheben:

Selbstverriegelnde Split-Core-CT

,

Split-Core-CT für die Stromverteilung

,

Split-Core-CT für die Überwachung von Motoren
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK661-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

Der SCTK661-Split-Core-Stromwandler ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilungsnetzen konzipiert. Das Produkt verwendet eine selbstverriegelnde Split-Core-Struktur, die eine schnelle Installation ohne Trennen oder Entfernen von Kabeln oder Sammelschienen ermöglicht. Das Design mit großem Fenster nimmt Kabel oder Sammelschienen mit großem Durchmesser auf. Die Sekundärwicklung verfügt über einen eingebauten präzisen Parallelwiderstand, der eine sichere Niederspannungsausgabe ohne externe Abtastwiderstände bietet. Mehrere mechanische Größen sind mit hoher Anpassbarkeit erhältlich und passen sich an verschiedene bestehende Installationsbedingungen an. Er wird häufig zur Strommessung, -überwachung und zum Schutz von Stromleitungen und Geräten sowie zur Strom- und Leistungsmessung für Motoren, Beleuchtung, Luftkompressoren und andere Anwendungen eingesetzt.

Merkmale:
  • Die selbstverriegelnde, sichere, einfach zu installierende und tragbare Struktur
  • Split-Core-Stromwandler mit überlappender Nut und Scharnierstruktur
  • Klemme für Leckstrom-AC-Stromwandler der Testloch-Seriengröße
  • Großes Innenfenster, das das Klemmen großer Kabel oder Sammelschienen ermöglicht
  • Testbereich: 0,5 bis 630 A AC-Eingang, Ausgang von 0 bis 0,333 V, 0 bis 500 mA
  • Geeignet für einphasige Stromzähler sowie manipulationssichere Stromzähler
  • Große Auswahl an Größen für alle bestehenden Installationen
  • Verschiedene mechanische Abmessungen, hochgradig kundenspezifisch
  • Es kann Zeit und Installationskosten sparen.
Anwendungen
  • Stromleitungsmessung und -überwachung
  • Stromschutz für elektrische Geräte
  • Motorstrom- und Leistungsmessung
  • Leistungsüberwachung von Beleuchtungssystemen
  • Stromüberwachung von Luftkompressoren
  • HLK-Systeme
  • Automatisierungssteuerungssysteme
  • Energieüberwachung, Relaischutz und manipulationssichere Stromzähler
Elektrische Parameter
Frequenz 50-60Hz
Nenneingang 0,5A-630A
Messbereich 10%In-130%In
Nennleistung 0,333V(AC) oder 0-500mA
Verhältnis ≤± 0,1％
Phasenwinkel ≤ ±30min
Dielektrische Festigkeit 2,5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin
Mechanische Parameter
Gehäuse PC /UL94-V0
Spulenkörper PC
Kern Permalloy
Interne Struktur Epoxid
Konstruktion Kabelbinder
Betriebstemperatur －25℃～＋75℃
Betriebsfeuchtigkeit ≤85%
Ausgangsanschluss UL1015 22AWG Draht (verdrillter Draht) 2,5m
Typauswahl
P/N Nenneingang (A) Ausgang (mA/V) Genauigkeit Abmessungen (mm/Zoll)
A B C D E
SCTK661A-008

0,5-50A

(1,5,10,30,50)

0-50mA

0,333V

 0,2,0,5,1,0

36,0

(1,42)

22,0

(0,87)

20,0

(0,79)

8,0

(0,31)

2500

(100)
SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0,333V

 0,2,0,5,1,0

45,0

(1,77)

22,0

(0,87)

20,0

(0,79)

13,0

(0,51)

2500

(100)
SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0,333V

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

19,0

(0,75)

2500

(100)
SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0,333V

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

23,0

(0,91)

2500

(100)
SCTK661E-032

10-630A

(20,100,250,400,600)

0-500mA

0,333V

 0,2,0,5,1,0

76,0

(2,99)

22,0

(0,87)

20,0

(0,79)

32,0

(1,26)

2500

(100)
Selbstverriegelnde Split-Core CT SCTK661-Serie für Stromverteilung und Motorüberwachung

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Ist dieses Produkt für manipulationssichere Stromzähler geeignet?

A: Ja. Die SCTK661-Serie ist für einphasige Stromzähler und manipulationssichere Stromzähler geeignet. Der eingebaute Präzisionswiderstand liefert eine stabile Niederspannungsausgabe und erfüllt die Genauigkeits- und Zuverlässigkeitsanforderungen manipulationssicherer Stromzähler für die Stromerfassung.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Unternehmensinformationen und das Zielmodell (einschließlich Größenanforderungen) an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
