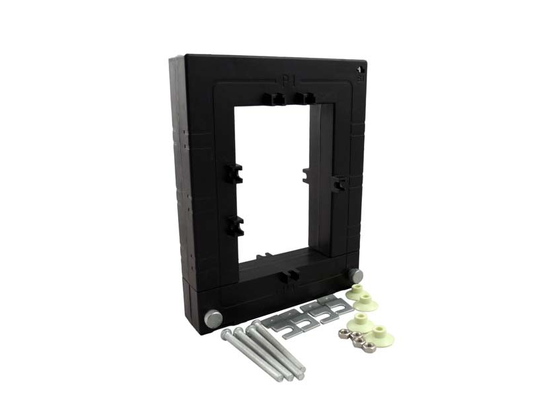

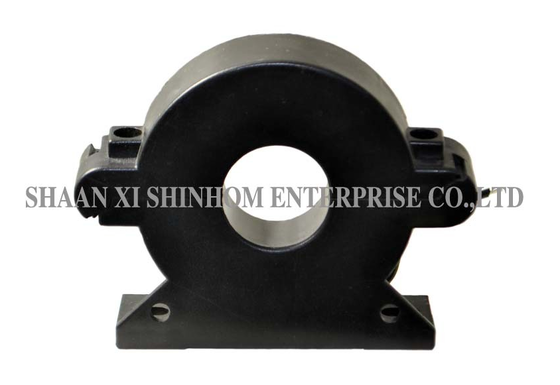

Split-Core-Stromtransformator SCTK673-Serie für Leistungsüberwachung und Relaisschutz

Der Split-Core-Stromwandler der Serie SCTK673 ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilungsnetzen konzipiert. Der Messbereich reicht von 5A bis 1000A, mit einem Ausgang von 0-10V (AC) oder 0-5A. Das Produkt verwendet eine Split-Core-Struktur, die eine schnelle Installation ermöglicht, ohne Kabel oder Sammelschienen zu trennen oder zu entfernen. Dies reduziert die Installationskosten und -zeit erheblich. Die Sekundärwicklung verfügt über einen integrierten Präzisions-Parallelwiderstand, der eine sichere Niederspannungsausgabe liefert. Die Epoxidharzvergussmasse sorgt für eine hervorragende Isolationsleistung. Das Design mit doppelten Schraubverbindungen und das breite Fenster ermöglichen die Aufnahme von Kabeln oder Sammelschienen mit großem Durchmesser. Die Genauigkeitsklassen umfassen Klasse 0.2, Klasse 0.5 und Klasse 1.0 und erfüllen unterschiedliche Anforderungen von der Präzisionsmessung bis zum allgemeinen Schutz. Er wird häufig in der Leistungsüberwachung, der Strom- und Leistungsmessung von Motoren, der Beleuchtung, bei Kompressoren, HLK-Anlagen, Automatisierungssteuerungssystemen und RelaisSchutzeinrichtungen eingesetzt.

Merkmale

1.  Split-Core-Stromwandler mit überlappender Stoßstelle und Scharnierstruktur
2.  Große Auswahl an Größen für alle bestehenden Installationen
3.  Split-Core-Stromwandler
4.  Epoxidharzverguss, Befestigung mit Doppelschrauben
5.  Breites Innenfenster, ermöglicht die Aufnahme großer Kabel oder Sammelschienen
6.  Prüfbereich: 5 bis 1000A AC Eingang, Ausgang 0-10V (AC) oder 0-5A
7.  Hohe Genauigkeit und Zuverlässigkeit
8.  Prüfloch-Serie, Klemm-Leckstrom-AC-Stromwandler
9.  Übernimmt die einfache Struktur traditioneller C-Kerne
10.  Klemmkern-Design, sicherer, einfachere Installation, tragbar, kein Abschalten des Netzstroms erforderlich, um die Induktivität anzupassen.
11.   Energieeinsparung & Umweltschutz, riesiger Marktpotenzial

Anwendungen

• Leistungsüberwachung und Energiemanagement

• Strom- und Leistungsmessung von Motoren

• Leistungsüberwachung von Beleuchtungssystemen

• Stromüberwachung von Kompressoren

• HLK-Systeme

• Automatisierungssteuerungssysteme

• RelaisSchutzeinrichtungen

• Stromüberwachung und -schutz von Stromverteilungsleitungen

Elektrische Parameter

Mechanische Parameter

Typauswahl

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Erfordert der Split-Core-Stromwandler während der Installation eine Stromabschaltung oder Kabelentfernung?

A: Nein. Die SCTK673-Serie verwendet eine Split-Core-Schnappstruktur mit einem Kern, der sich öffnen und schließen lässt. Er kann installiert werden, ohne Kabel oder Sammelschienen zu trennen oder zu entfernen. Er ist besonders geeignet für Nachrüstprojekte und Anwendungen, bei denen der Strom nicht abgeschaltet werden kann, was die Installationskosten und -zeit erheblich reduziert.

F: Welche Genauigkeitsklassen sind für dieses Produkt verfügbar?

A: Es sind drei Genauigkeitsklassen verfügbar: Klasse 0.2, Klasse 0.5 und Klasse 1.0. Klasse 0.2 eignet sich für die präzise Energiemessung. Klasse 0.5 eignet sich für allgemeine industrielle Messungen. Klasse 1.0 eignet sich für Schutzanwendungen und konventionelle Anzeigegeräte. Bitte wählen Sie basierend auf den Genauigkeitsanforderungen Ihrer Anwendung.

F: Was ist die Funktion des integrierten Präzisionswiderstands?

A: Die Sekundärwicklung verfügt über einen integrierten Präzisions-Parallelwiderstand. Er wandelt das Stromsignal direkt in eine sichere Niederspannungsausgabe (0-10V oder 0-5A) um, wodurch externe Abtastwiderstände überflüssig werden. Dies vereinfacht die Installation, verbessert die Sicherheit und spart Komponenten- und Installationskosten.

F: Was sind die Vorteile des Epoxidharzvergusses?

A: Der Epoxidharzverguss bietet eine hervorragende Isolierung, Feuchtigkeitsschutz, Staubschutz und Korrosionsschutz. Das Design mit doppelten Schraubverbindungen gewährleistet eine sichere und zuverlässige Installation. Die vollständig geschlossene Struktur gewährleistet einen langfristig stabilen Betrieb des Transformators in verschiedenen rauen Umgebungen.
