Startseite /Produkte/Ferritperle/R6H-Serie Axial Breitband-Drosselspule Ferritkern Ni-Zn-Ferrit zur EMI/RFI-Unterdrückung auf Leiterplatten

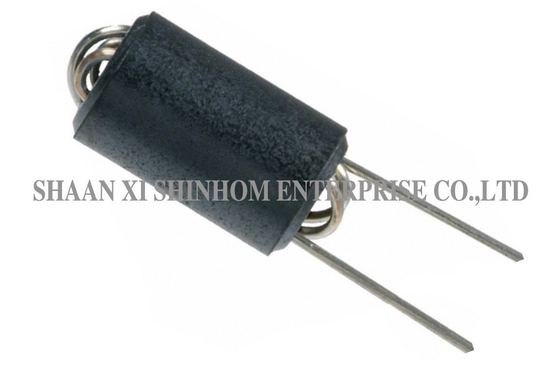

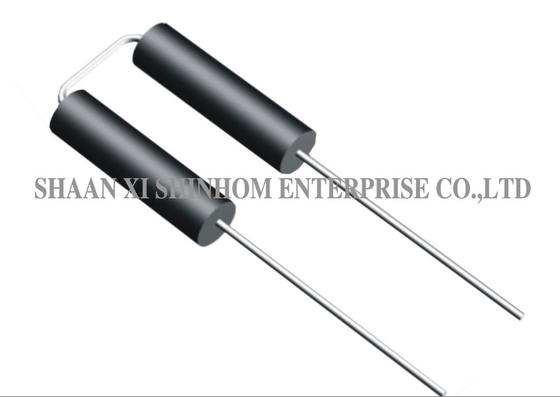

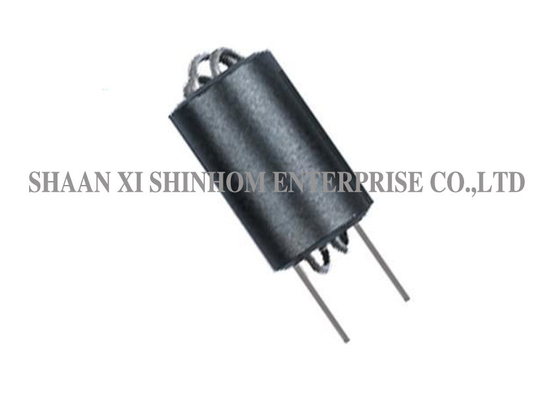

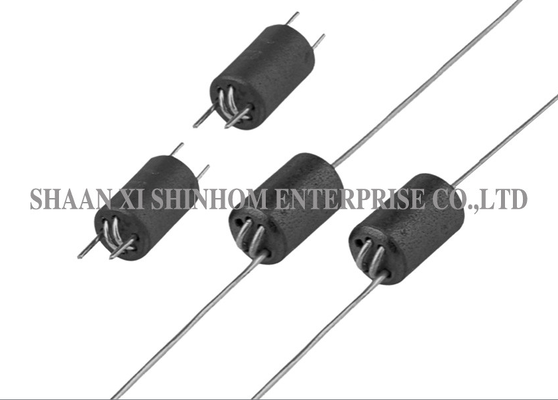

R6H-Serie Axial Breitband-Drosselspule Ferritkern Ni-Zn-Ferrit zur EMI/RFI-Unterdrückung auf Leiterplatten

5000 Stück
MOQ
Verhandelbar
Preis
R6H Series Axial Wide Band Choke Coil Ferrite Bead Ni-Zn Ferrite for PC Board EMI/RFI Suppression
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Wendet sich: 1,5Ts/2,0Ts/2,5Ts/3,0Ts/2x1,5Ts
Größe: 6 x 10 mm
Typ: Weiche, weiche Perle
Zusammengesetzt: Ferrit -Magnet
Anwendung: Industriemagnet, Industriemagnet
Material: Ni-Zn
Hervorheben:

R6H-Serie axiale Drosselspule

,

Ni-Zn-Ferritkern zur EMI-Unterdrückung

,

Leiterplatten-Ferritkern zur RFI-Unterdrückung
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: R6H-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

Die axiale Breitband-Drosselspule der Serie R6H besteht aus Ni-Zn-Ferritmaterial und bietet hervorragende Breitband-Frequenzeigenschaften. Sie wurde speziell für die externe EMI/RFI-Unterdrückung auf PC-Platine entwickelt. Das Produkt bietet optional 1,5 bis 3,0 Windungen. Das axiale Durchsteckgehäuse ist mit Wellenlötprozessen kompatibel. Die kompakte Größe ermöglicht eine einfache Installation. Die kostengünstige Ferritstruktur und die ausgezeichnete Zuverlässigkeit machen sie zu einer idealen EMI-Filterkomponente für Personal Computer und elektronische Produkte. Sie wird häufig in Telekommunikationsgeräten, drahtlosen Kommunikationsgeräten, Personal Computern, Peripheriegeräten und verwandten Geräten eingesetzt, die EMI/RFI-Unterdrückung erfordern.Eigenschaften:Die Breitband-Drosselkerne werden hauptsächlich auf PC-Platinen verwendet, um externe EMI zu filtern.

Ferritkernkonstruktion zu geringen Kosten
  • Personal Computer und elektronische Produkte.
  • EMI- oder RFI-Unterdrückung
  • Hohe Zuverlässigkeit
  • Verwendet Hochleistungs-Ferrit mit überlegenen Frequenzeigenschaften
  • Kompakte Größe
  • Einfach zu installieren
  • 1,5 bis 3,0 Windungen sind verfügbar
  • Anwendungen:
  • Telekommunikationsausrüstung
Drahtlose Kommunikationsausrüstung
  • EMI/RFI-Unterdrückung erforderlich
  • Gegenmaßnahmen zur Einhaltung von FCC Teil 12, Klasse B abgestrahlter Emissionen
  • Verbesserung der Störfestigkeit in Personal Computern
  • Peripherie- und verwandte Geräte
  • Für weitere EMI-Unterdrückungs-Ferritkerne besuchen Sie bitte unsere Website oder kontaktieren Sie uns.
  • FAQ

R6H-Serie Axial Breitband-Drosselspule Ferritkern Ni-Zn-Ferrit zur EMI/RFI-Unterdrückung auf Leiterplatten

F: Wie wählt man die Anzahl der Windungen für die Spule der Serie R6H aus?

R6H-Serie Axial Breitband-Drosselspule Ferritkern Ni-Zn-Ferrit zur EMI/RFI-Unterdrückung auf Leiterplatten

A: Höhere Windungszahlen bieten eine höhere Impedanz im niederfrequenten Bereich und eine stärkere EMI-Unterdrückung, belegen aber mehr Platz auf der Leiterplatte. 1,5-2,0 Windungen eignen sich für die allgemeine EMI-Unterdrückung. 2,5-3,0 Windungen eignen sich für Anwendungen, die eine stärkere niederfrequente Unterdrückung erfordern. Die Auswahl sollte auf der Störfrequenz und den Unterdrückungsanforderungen basieren.

F: Was sind die Vorteile von Nickel-Zink (Ni-Zn) Ferrit im Vergleich zu Mangan-Zink (Mn-Zn)?

A: Nickel-Zink-Ferrit bietet einen höheren spezifischen Widerstand und bessere Breitbandeigenschaften. Es hat geringere Kernverluste im Hochfrequenzbereich (MHz-GHz), was es besonders für Hochfrequenz-EMI/RFI-Unterdrückungsanwendungen geeignet macht. Mangan-Zink-Ferrit hat bessere niederfrequente Eigenschaften, aber höhere Hochfrequenzverluste.

F: Was sind die Vorteile des axialen Durchsteckgehäuses?

A: Das axiale Durchsteckgehäuse ist für Wellenlötprozesse geeignet. Die Anschlüsse erstrecken sich von beiden Enden entlang der Achse und ermöglichen eine einfache horizontale Montage und automatische Bestückung. Es eignet sich für traditionelle Durchsteck-PC-Platinen-Designs und die Produktion kleiner bis mittlerer Stückzahlen.

F: Wie hilft die Serie R6H Produkten, die Anforderungen von FCC Teil 12 Klasse B zu erfüllen?

A: Die Spulen der Serie R6H unterdrücken effektiv hochfrequente Strahlungsgeräusche auf PC-Platinen und Kabeln. Sie reduzieren die abgestrahlten Emissionspegel im Bereich von 30 MHz bis 1 GHz und helfen so Produkten, die Grenzwerte für abgestrahlte Emissionen von FCC Teil 12 Klasse B einzuhalten.
