Ferrit-Bead-Induktor zur EMI-Unterdrückung und Geräuschfilterung

5000 Stück
MOQ
Verhandelbar
Preis

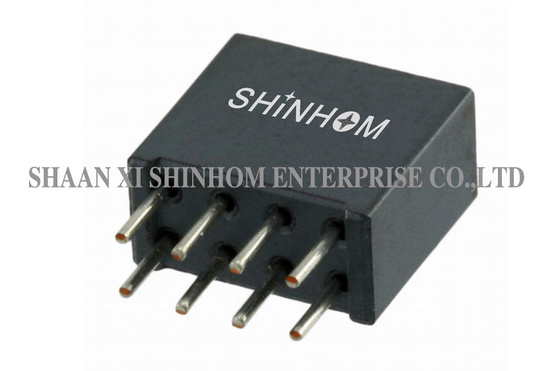

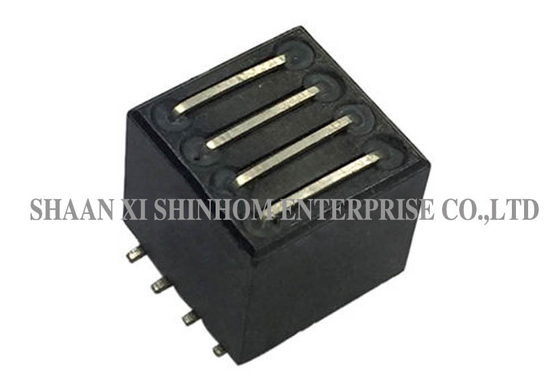

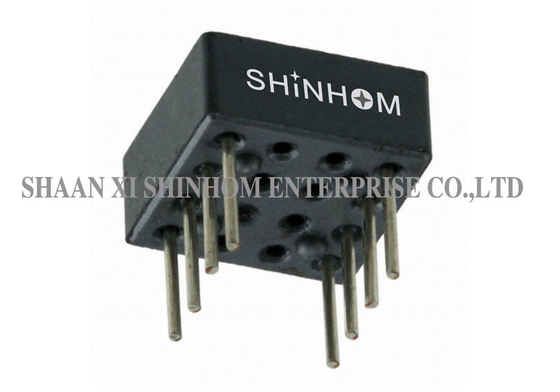

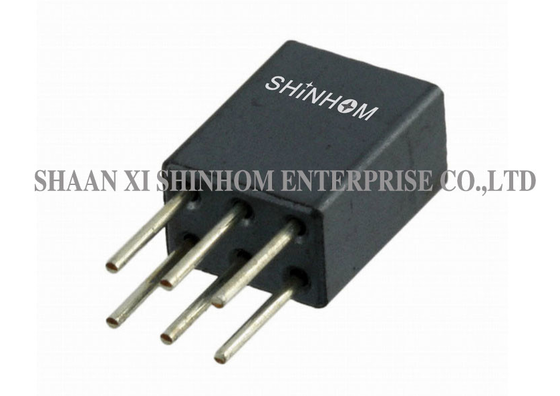

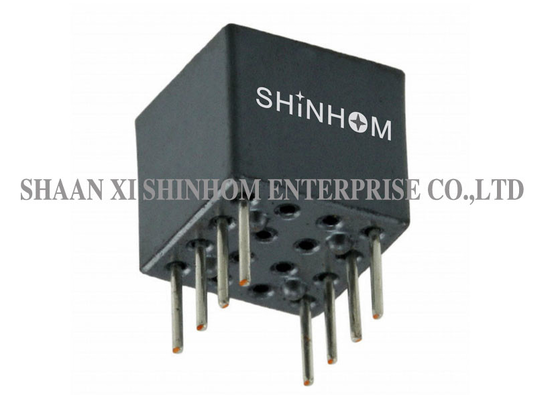

Ferrite Bead Inductor for EMI Suppression and Noise Filtering
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Größe: 10,88 * 10,88 * 11,5 mm
Impedanz bei 25 MHz: 115 Ω Min
Impedanz bei 100 MHz: 170 Ω Min
Nennstrom: 6A
Bewertetes Votage: 50V
Typ: SMD-Ferritperle zur EMI-Unterdrückung
Hervorheben:

Ferrit-Perlen-Induktor zur EMI-Suppression

,

Geräuschfilterkomponente für Ferritperlen

,

EMI-Unterdrückung Ferritperlen
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SMB1010
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

Der Ferritperlen-Induktor ist für Hochfrequenz-EMI-Unterdrückung und Rauschfilteranwendungen konzipiert. Er bietet mehrere Gehäuseoptionen, einschließlich SMD- und Through-Hole-Typen. Das Produkt zeichnet sich durch niedrigen DCR (max. 15 mΩ) und hohe Strombelastbarkeit (bis zu 6,0 A) aus, mit einer Nennspannung von 50 V. Impedanzeigenschaften: 115 Ω min. @25 MHz, 170 Ω min. @100 MHz. Er wird häufig in Rauschfiltergeräten, Verstärkern, Schaltreglern, Netzteilen, mobilen Funkgeräten, DC-DC-Wandlern, schnurlosen Telefonen, Autoradios und GPS-Geräten eingesetzt.

Eigenschaften
  • Impedanz (@25 MHz) – ≥115 Ω
  • Impedanz (@100 MHz) – ≥170 Ω
  • DCR – ≤15 mΩ
  • Nennstrom – ≤6,0 A
  • Nennspannung – ≤50 V
  • Gehäusetyp – SMD / Through-hole
  • Hochfrequenz-EMI-Unterdrückung
  • Entspricht FCC/VDE-Standards
Anwendungen
  • Rauschfiltergeräte
  • Verstärker
  • Schaltregler
  • Netzteile
  • Triac/SCR-Steuerschaltungen
  • Modems, PDP/LCD/TV-Wandler
  • Mobile Funkgeräte, DC-DC-Wandler
  • Schnurlose Telefone, Autoradios, GPS-Geräte
Elektrische Spezifikation
Parameter Wert
Impedanz (@25 MHz) 115 Ω Min.
Impedanz (@100 MHz) 170 Ω Min.
DCR 15 mΩ Max.
Nennspannung 50 V Max.
Max. Strom 6,0 A

Ferrit-Bead-Induktor zur EMI-Unterdrückung und Geräuschfilterung

Für weitere EMI-Unterdrückungs-Ferritkerne besuchen Sie bitte unsere Website oder kontaktieren Sie uns.

Ferrit-Bead-Induktor zur EMI-Unterdrückung und Geräuschfilterung

FAQ

F: Was ist das Funktionsprinzip einer Ferritperle?

A: Eine Ferritperle weist bei niedrigen Frequenzen eine niedrige Impedanz auf (wirkt wie eine Spule) und lässt Signale passieren. Bei hohen Frequenzen weist sie eine hohe Impedanz auf, wandelt hochfrequente Rauschenergie in Wärme um und leitet sie ab, wodurch hochfrequente EMI-Störungen effektiv unterdrückt werden.

F: Wie wählt man zwischen SMD- und Through-Hole-Ferritperlen?

A: Der SMD-Typ eignet sich für automatisierte SMT-Produktionslinien, ideal für die Massenproduktion und dicht bestückte Leiterplattenlayouts. Der Through-Hole-Typ eignet sich für das Wellenlöten und ermöglicht einfaches manuelles Löten und Prototyping. Bitte wählen Sie basierend auf Ihrem Produktionsprozess und Ihrem Leiterplattendesign.
