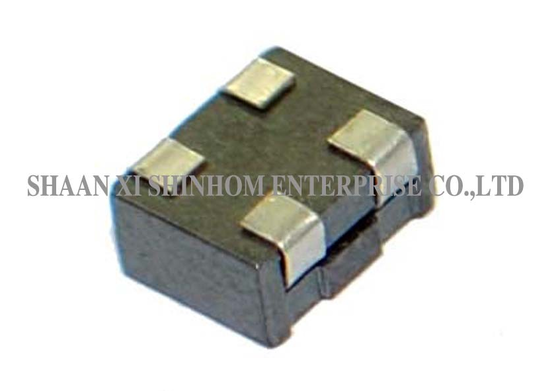

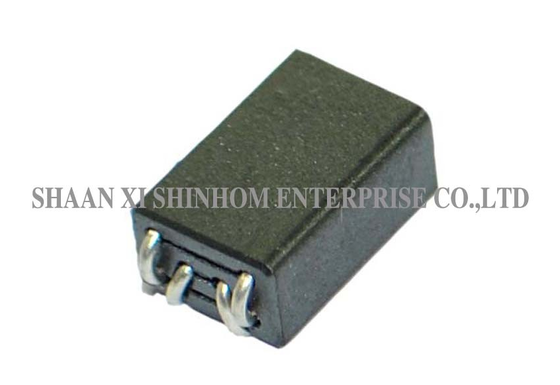

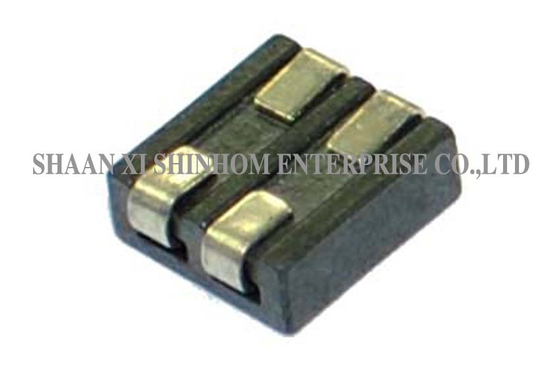

Ferritchip-Bead-Induktor Hochfrequenz-EMI-Unterdrückung für Geräuschfilterung und Stromversorgung

Dieser SMD-Ferritperlen-Induktor verwendet ein SMB-Oberflächenmontagegehäuse. Er bietet Hochfrequenz-EMI-Unterdrückung und Nullfluss-Eigenschaften. Das Produkt bietet niedrigen DCR und hohe IDC (Nennstromkapazität). Durchgangs-axiale Ferritperlen sind ebenfalls als Option erhältlich. Es wird häufig in Rauschfiltergeräten, Netzteilen, mobilen drahtlosen Geräten, DC-DC-Wandlern, GPS-Geräten, drahtlosen Kommunikationsgeräten, Netzwerksystemen und xDSL-Filtern eingesetzt. Es wird auch zum EMI-Schutz in Computerfestplatten und PC-Platten verwendet und filtert effektiv EMI-Rauschen von externen Störquellen wie Autoradios, Mobiltelefonen und Videorekordern.

• Oberflächenmontierte Drahtwickelperlen mit Hochfrequenz- und EMI-Unterdrückung
• Niedriger DCR und hohe IDC Perleninduktoren
• Durchgangs-axiale Ferritperlen zur EMI-Unterdrückung
• Durchgangs-Ferritperlen in gezackter Konstruktion
• Durchgangs-Ferritperlen für die Messung von FCC und EMC

• Rauschfiltergeräte
• Netzteile
• Spur- und SCR-Steuerkreise
• Modems, PDP, LCD und TV-Wandler
• Mobilfunkgeräte, DC/DC-Wandler
• GPS-Geräte
• Drahtlose Kommunikationsgeräte
• Netzwerksystem, xDSL-Filter
• Computerfestplatte und PC-Platine zur Filterung der EMI von externen Quellen wie Autoradios, Mobiltelefonen und Videorekordern

• Impedanz: 20Ω Ref@25MHz
• Impedanz: 33Ω Ref@100MHz(25Ω Min)
• Impedanz: 36Ω Ref@300MHz
• DCR: 0,75mΩ Max
• Nennstrom: 15A Max
• Nennspannung: 280Vdc Max
• Betriebstemperatur: -40°C ~ +125°C

Für weitere EMI-Unterdrückungs-Ferritkerne besuchen Sie bitte unsere Website oder kontaktieren Sie uns.

A: Das Null-Magnetfluss-Design bedeutet, dass die Perle unter normalen Betriebsbedingungen keinen DC-Bias-Fluss im Kern hat. Dies verhindert die Kernsättigung und gewährleistet stabile Impedanzeigenschaften und eine effektive EMI-Unterdrückung auch unter Hochstrombedingungen.

A: SMB-Typ (Surface Mount Bead) ist ein standardisiertes Oberflächenmontage-Perlengehäuse mit definierten Pad-Abmessungen und Spezifikationen. Es ist kompatibel mit automatisierten SMT-Bestückungsgeräten, geeignet für die Massenproduktion und kompakte PCB-Designs.

A: Die Ferritperle wird am Eintrittspunkt von Signalleitungen oder Stromleitungen installiert. Sie bietet eine hohe Impedanz für Hochfrequenz-Störsignale, wandelt externe EMI-Rauschenergie in Wärme um und leitet sie ab, wodurch verhindert wird, dass Störsignale in die interne Schaltung der PC-Platine eindringen.
