RH35 Ferritperlen automatische Einfügung Hochfrequenz-EMI-Unterdrückung für PC-Boards und Halbleiter-Schutz

RH35 Ferritkern für automatische Bestückung auf Leiterplatten

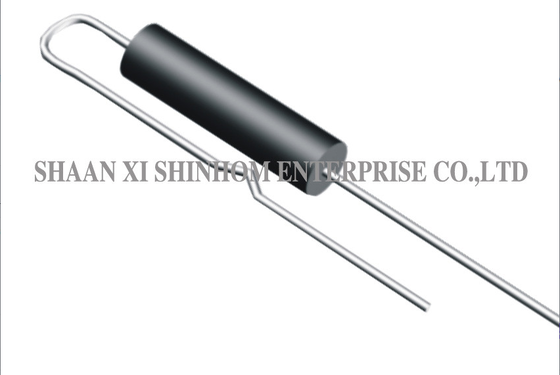

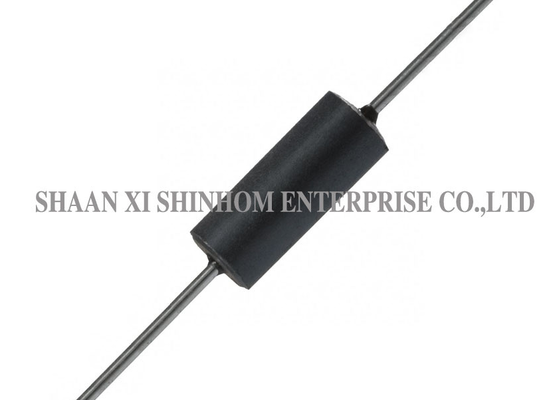

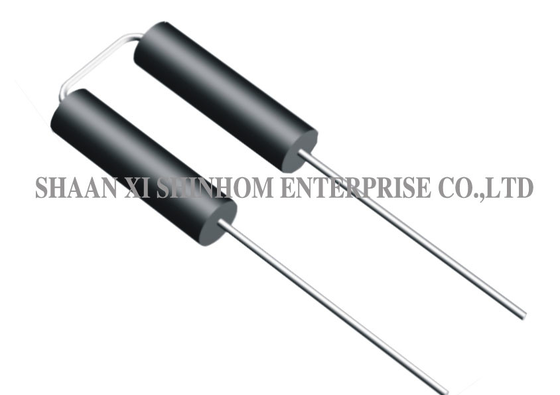

Der RH35 Ferritkern ist speziell für die automatische Bestückung auf Leiterplatten konzipiert. Er verwendet eine bedrahtete Struktur und einen Nickel-Zink (NiZn) Ferritkern, der eine ausgezeichnete Hochfrequenz-EMI-Unterdrückung über einen breiten Frequenzbereich bietet. Das Produkt verhindert effektiv unerwünschte Signalrückkopplungen und parasitäre Schwingungen. Es unterdrückt Spannungs- und Stromspitzen in Schaltungen und bietet zuverlässigen Schutz für Halbleiterbauelemente. Mehrere Modelle sind verfügbar, um unterschiedliche Anforderungen an die Störunterdrückung zu erfüllen. Lötverfahren unterstützen sowohl Wellenlöten als auch Reflow-Löten. Die Biegefestigkeit der Anschlüsse beträgt ≥24,5N. Es wird häufig zur EMI-Unterdrückung auf Leiterplatten, zur Netzfilterung, zur Unterdrückung von Störsignalen auf Signalleitungen und in verschiedenen Schutzschaltungen für Halbleiterbauelemente eingesetzt.

Merkmale

• Bedrahteter Ferritkern für automatische Bestückung auf Leiterplatten
• RH-Typ-Kerne werden für die automatische Bestückung auf Leiterplatten hergestellt
• Verhindert unerwünschte Signalrückkopplungen und parasitäre Schwingungen
• RH-Filter unterdrücken Spannungs- und Stromspitzen in den Schaltungen und bieten Schutz für Halbleiterbauelemente
• Ferritkern aus NiZn, einem Material, das in einem breiten Frequenzbereich arbeitet
• Viele verschiedene Typen für die bestmögliche Störunterdrückung
• Betriebstemperatur: -55°C bis +80°C

Anwendungen

• EMI-Unterdrückung auf Leiterplatten
• Filterung von Netzleitungsrauschen
• Unterdrückung von Störsignalen auf Signalleitungen
• Schutz von Halbleiterbauelementen
• Unterdrückung von Rauschen in Schaltnetzteilen
• EMI-Schutz für digitale Schaltungen
• Unterdrückung von parasitären Schwingungen in Hochfrequenzschaltungen
• EMI-Filterung für industrielle Steuergeräte

Hinweise:

• Impedanz: HP4191A oder HP4194A HP4395A
• Lötverfahren: Welle, Reflow
• Betriebstemperatur: -25°C bis +85°C
• Lagertemperatur: -55°C bis +125°C
• Biegefestigkeit der Anschlüsse: 24,5N Min.

Für weitere EMI-Unterdrückungs-Ferritkerne besuchen Sie bitte unsere Website oder kontaktieren Sie uns.

FAQ

F: Was sind die Eigenschaften von Nickel-Zink (NiZn) Ferritkernen?

A: Nickel-Zink-Ferrit bietet einen hohen spezifischen Widerstand und ausgezeichnete Breitbandeigenschaften. Es bietet geringe Kernverluste bei hohen Frequenzen und eignet sich für EMI-Unterdrückungsanwendungen im MHz- bis GHz-Bereich. Im Vergleich zu Mangan-Zink-Ferrit ist NiZn-Material besser für die Hochfrequenz-Störunterdrückung geeignet.

F: Wie erreicht der bedrahtete Ferritkern die automatische Bestückung?

A: Die RH35-Serie verwendet standardisierte Pin-Abstände und Anschlussabmessungen. Sie ist kompatibel mit automatischen Bestückungsmaschinen (automatische vertikale/horizontale Bauteilbestücker), was eine schnelle automatisierte Produktion ermöglicht und die Effizienz der Leiterplattenmontage verbessert.

F: Wie unterdrückt dieses Produkt Spannungs- und Stromspitzen?

A: Der Ferritkern weist bei hohen Frequenzen eine hohe Impedanz auf, wandelt die Energie von Hochfrequenzspitzen in Wärme um und leitet diese ab. Dies unterdrückt Spannungs- und Stromspitzen und schützt nachgeschaltete Halbleiterbauelemente vor transienten Überspannungs-/Überstromspitzen.
