SMD-Stromsensortransformator ACSTE12-Serie bis zu 35A für Gleichstrom- und Wechselstromwandler

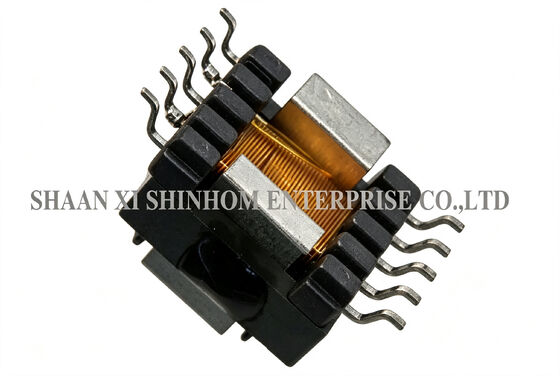

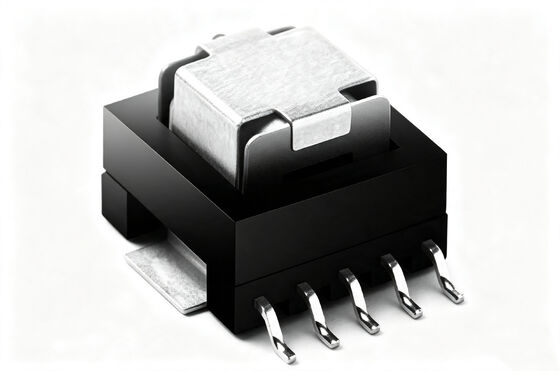

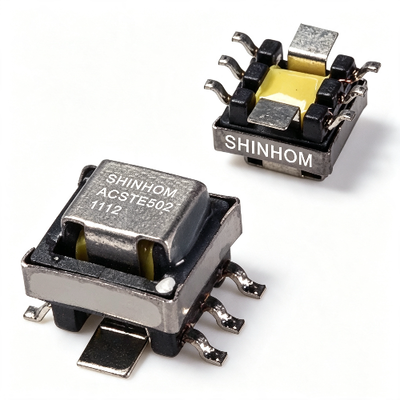

ACSTE12 Serie SMD Stromwandler

Die ACSTE12 Serie SMD-Stromwandler sind für die Stromerfassung in DC-DC- und AC-DC-Wandleranwendungen konzipiert. Der Nennstrom beträgt bis zu 35A, mit einem Frequenzbereich von 1kHz bis 500kHz. Das Produkt verwendet ein flaches SMD-Gehäuse (Höhe 10mm, Padgröße 19,9mm×15,0mm), kompatibel mit automatischen Platzierungs- und Reflow-Lötprozessen. Mehrere Kernformate sind verfügbar (EE4.2, EE5, EE8.3, EF12.6) mit einer vollständigen Auswahl an Übersetzungsverhältnissen, die eine flexible Auswahl ermöglichen. Es wird häufig in Energiemessgeräten, Leistungsüberwachung, Schutz-CTs, AC/DC-Wandlern und DC-DC-Wandlern eingesetzt.

MERKMALE

• Höhe: 10mm Max
• Grundfläche: 19,9mm X 15,0mm Max
• Frequenzbereich: 1KHz bis 500KHz
• Nennstrom: bis zu 35A
• Flache SMD-Stromwandler
• Volle Auswahl an Übersetzungsverhältnissen
• EE4.2 EE5 EE8.3 EF12.6 verfügbar
• Geeignet für Pick-and-Place-Anwendungen
• Hält Reflow-Löten stand

ANWENDUNGEN

1. AC-Energiezähler Leistungstransduktor RTU
2. Schutzstromwandler
3. AC-Kilowattstundenzähler
4. Elektronisches Überwachungssystem
5. DC/DC-Wandler
6. AC/DC-Wandler

TECHNISCHE INFORMATIONEN

1. Isolationswiderstand: 500V DC >100MΩ
2. Hi-Pot: 1500V 1mA 60S
3. Temperaturbereich: -40℃ bis +125℃
4. Lagertemperatur: -40℃ bis +125℃
5. Beständigkeit gegen Lötwärme: 260℃ für 10 Sekunden
6. Kennzeichnung: Teilenummer und Datumscode

Hinweise: Produktspezifikationen können angepasst werden
