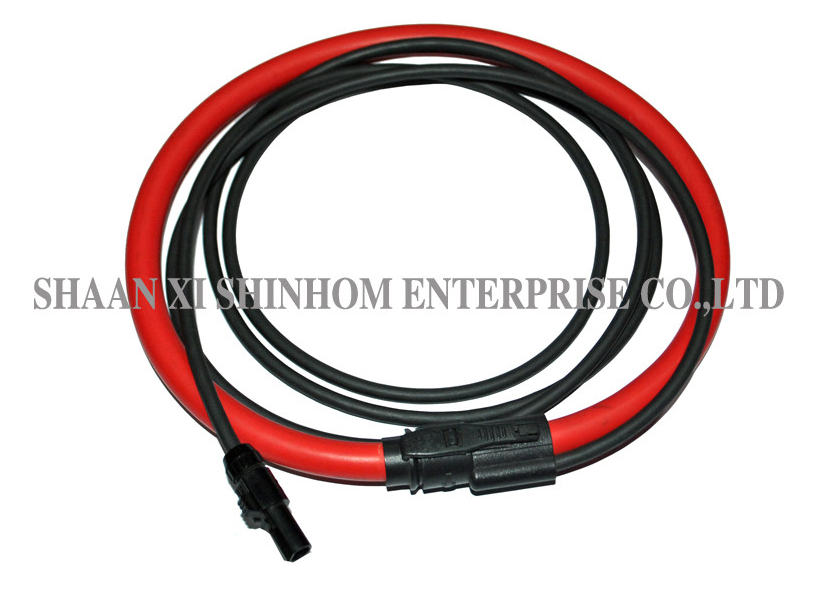

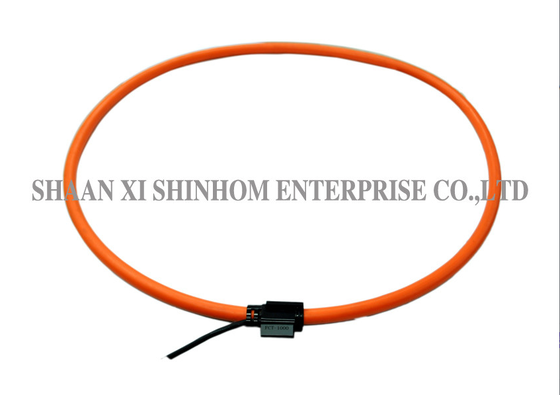

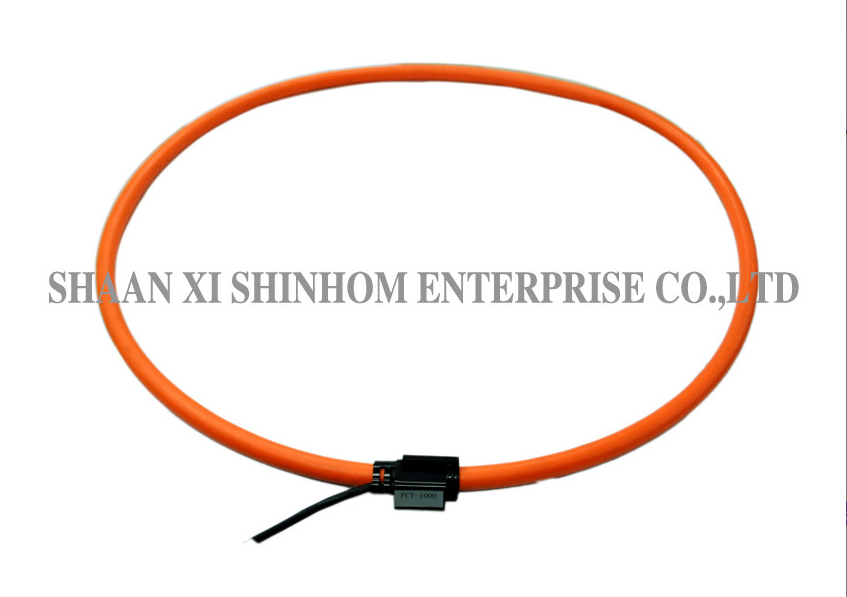

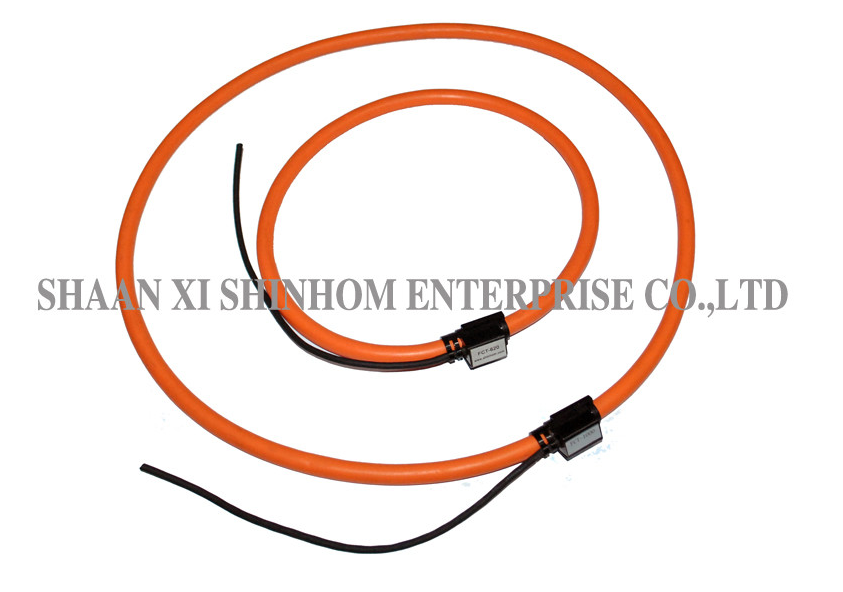

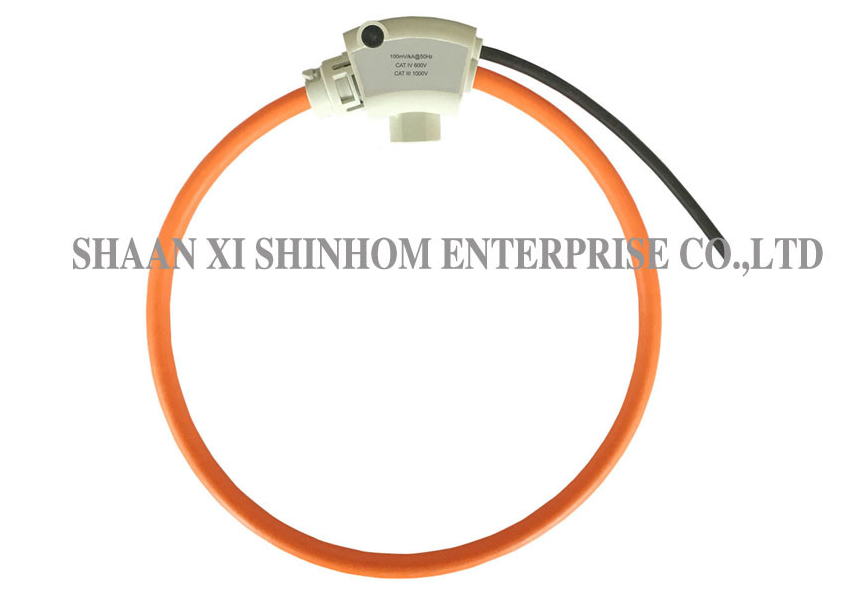

Flexibler Rogowski-Spulen-Stromwandler zur Hochstromüberwachung

Dieser flexible Rogowski-Stromwandler ist ein AC-Stromsensor für die feste Installation. Er kombiniert eine dünne, flexible, aufsteckbare Rogowski-Sensorspule mit einem Signalaufbereiter und liefert eine genaue True-RMS-Strommessung. Das Produkt bietet eine hohe Linearität und einen großen Dynamikbereich. Das flexible geteilte Kern-Design ermöglicht eine schnelle Installation ohne Unterbrechung des Stromkreises und passt sich an große oder unregelmäßig geformte Leiter an. Es besteht keine Gefahr durch offene Sekundärseite und es verfügt über eine starke Überlastfähigkeit. Die nicht-invasive Messung zieht keine Leistung aus dem Hauptstromkreis. Der Sensor bietet eine ausgezeichnete Messkonsistenz unabhängig von der Position des Leiters innerhalb der Spule, mit überlegener Unterdrückung externer Stromstörungen. Er wird häufig in der Hochstromüberwachung, Leistungsqualitätsüberwachung, Harmonischenanalyse, Leistungsüberwachung und im Relais schutz eingesetzt.

Merkmale

• Hohe Linearität von 1A bis 100kA
• Großer Dynamikbereich
• Sehr nützlich bei großen oder unregelmäßig geformten Leitern oder an schwer zugänglichen Stellen
• Keine Gefahr durch offene Sekundärseite
• Nicht beschädigt durch große Überlastungen
• Nicht-intrusiv, keine Leistung aus dem Hauptstromkreis gezogen
• Messgleichmäßigkeit an jeder Position des Leiters innerhalb der Spule
• Ausgezeichneter Grad der Unterdrückung des externen Stromleiters

Anwendungen

• Messgeräte, Laborinstrumentierung
• Leistungsüberwachungs- und -regelsysteme
• DC-Welligkeitsmessung
• Überwachung von Harmonischen und Transienten
• Stromzähler, Stromanalysator-Sensor

Spezifikation

Abmessungen

Hier sind verschiedene Spezifikationen zur Auswahl.

FAQ

F: Was ist der Unterschied zwischen einer Rogowski-Spule und einem herkömmlichen Stromwandler (CT)?

A: Eine Rogowski-Spule verwendet eine Luftkernstruktur ohne magnetischen Kern. Sie hat keine Kernsättigungsprobleme und bietet extrem hohe Linearität (von 1A bis 100kA) und einen sehr großen Dynamikbereich. Die Rogowski-Spule birgt auch keine Hochspannungsgefahr bei offener Sekundärseite und verfügt über eine starke Überlastfähigkeit. Herkömmliche CTs haben einen Eisenkern und leiden unter Sättigungsproblemen bei niedrigen und hohen Strömen mit einem begrenzten Dynamikbereich. Sekundäre Leerlaufschaltungen können gefährliche hohe Spannungen erzeugen.

F: Was sind die Vorteile einer flexiblen Rogowski-Spule bei der Hochstrommessung?

A: Die flexible Rogowski-Spule ist leicht und biegsam. Sie kann um große oder unregelmäßig geformte Leiter gewickelt werden, was sie für Installationen mit begrenztem Platzangebot geeignet macht. Im Vergleich zu herkömmlichen starren CTs bietet das flexible Design eine einfachere Installation, besonders geeignet für Nachrüstprojekte und Anwendungen, bei denen die Stromversorgung nicht abgeschaltet werden kann.
