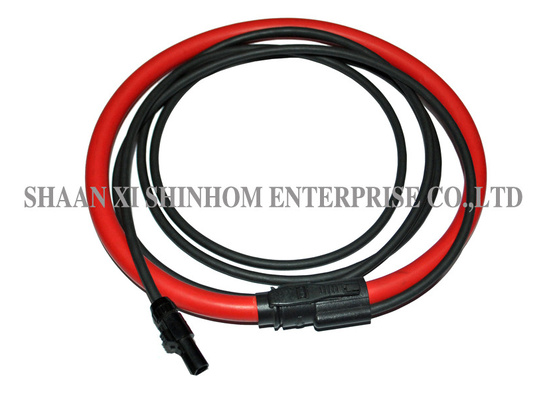

Hochgenaue Rogowski-Spule Genauigkeit <1% für Leistungsmessung und verteilte Messsysteme

Dieser flexible Rogowski-Spulen-Stromsensor ist für Anwendungen zur Hochstromüberwachung und Leistungsmessung konzipiert. Er verwendet fortschrittliche Luftspulentechnologie und eine flexible Aufsteckstruktur, die sich an Primärleiter verschiedener Größen anpasst.Das Produkt bietet hohe Empfindlichkeit, hohe Genauigkeit und exzellente Linearität mit starker Immunität gegen externe Magnetfeldstörungen. Es kann in rauen Arbeitsumgebungen (Temperatur, Luftfeuchtigkeit, EMI) langfristig stabil betrieben werden.Es wird häufig in Leistungsmessung, Zustandsüberwachung, verteilter Messung, Relais-Schutz und Hochspannungsstromüberwachung eingesetzt. Es ist eine ideale Wahl für Hochstrommessungen und die Analyse der Stromqualität.

Merkmale

• Kann eine Reihe von Primärleitergrößen aufnehmen.
• Gekennzeichnet durch hohe Empfindlichkeit, Genauigkeit, Linearität, minimale Phasenverschiebung.
• Geeignet für raue Betriebsumgebungen (Temperatur, Luftfeuchtigkeit, EMI).
• Strombereich: 100A bis 100kA
• Genauigkeit: < 1%
• Phasenverschiebung: < 1 Grad bei 50/60Hz (
• Linearität: ±0,2 % von 10 % bis 100 % des Nennprimärstroms
• Empfindlichkeit der Primärleiterposition: maximal ± 2 %
• Einfluss des externen Feldes: maximal ± 1,5 %
• Spulen-Arbeitsspannung: 1000VRMS oder 1000VDC
• Spulen-Dielektrizitäts-Stoßspannungsfestigkeit: 5kVRMS für 1 Minute
• Betriebstemperatur: -20 °C bis +60 °C
• Leitungen: Geschirmtes Kabel oder nach Kundenwunsch

Anwendungen

• Stromzähler
• Zustandsüberwachung
• Verteilte Messsysteme
• Elektroofen
• Relais-Schutz
• Überwachung des Erdungsstroms
• Hochspannungsstromüberwachung

Spezifikation

Hier finden Sie eine Vielzahl von Spezifikationen zur Auswahl.

FAQ

F: Was sind die Genauigkeit und Linearität der Rogowski-Spule?

A: Diese Rogowski-Spule bietet eine Genauigkeit von <1% und eine Linearität von ±0,2% (innerhalb von 10 %-100 % des Nennstrombereichs), was eine hochpräzise Strommessung über den gesamten Bereich gewährleistet und sich für Energieversorgungs- und Präzisionsüberwachungsanwendungen eignet.

F: Was ist die Phasenverschiebung dieses Produkts?

A: Bei einer Netzfrequenz von 50/60 Hz beträgt die Phasenverschiebung <1° (typischerweise <0,5°). Eine geringe Phasenverschiebung gewährleistet eine genaue Leistungsmessung und eignet sich für die Analyse der Stromqualität und die Leistungsmessung.

F: Ist dieses Produkt empfindlich gegenüber der Leiterposition und externen Magnetfeldern?

A: Die Empfindlichkeit der Leiterposition beträgt ±2 % Max und der Einfluss des externen Magnetfeldes beträgt ±1,5 % Max. Dies zeigt, dass die Rogowski-Spule eine gute Immunität gegenüber Änderungen der Leiterposition und externen Magnetfeldstörungen aufweist und eine stabile und zuverlässige Messung gewährleistet.
