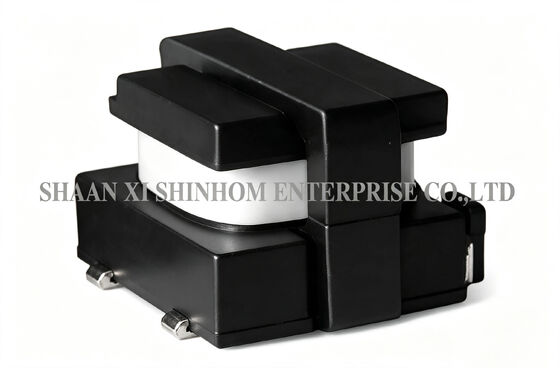

SMD Hochfrequenz-Stromwandler CT02 Serie bis zu 18A Kleinste Bauform für AC-DC und DC-DC-Wandler

Verhandlung
MOQ
Verhandelbar
Preis
SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Wendet sich: 1:50,1:100,1:150,1:200,1:250
Aktueller Bereich: Bis zu 18A
Frequenzeigenschaften: Hochfrequenz
Installation: SMD
Größe: 6,4 * 6,0 * 4,6 mm
Maßgeschneidert: Maßgeschneidert
Hervorheben:

SMD-Stromwandler CT02 Serie

,

Hochfrequenz-Stromwandler bis zu 18A

,

Strommesswandler für AC-DC-Wandler
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: CT02-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung
CT02 Serie Oberflächenmontage-Hochfrequenz-Stromwandler mit bis zu 18A Strom

Die CT02 Serie SMD-Hochfrequenz-Stromwandler zeichnet sich durch ein minimales Gehäusedesign aus. Der Nennstrom beträgt bis zu 18A. Der Frequenzbereich liegt zwischen 1kHz und 1MHz. Fünf Standard-Übersetzungsverhältnisse sind verfügbar: 1:50, 1:100, 1:150, 1:200 und 1:300, geeignet für unterschiedliche Anforderungen an die Erfassungsgenauigkeit. Spannungsfestigkeitsprüfung: 1500VAC, gewährleistet sichere Hochspannungs-zu-Niederspannungs-Isolation. Entspricht den UL94V-0 Flammwidrigkeitsstandards. Die elektrischen Spezifikationen basieren auf Tests bei 25°C Umgebungstemperatur. Der Nennstrom ist definiert als der Stromwert, bei dem der Primärstrom plus der sekundär reflektierte Strom (Übersetzungsverhältnis-Shunt) eine Temperaturerhöhung von 40°C verursachen. Er wird häufig in AC-DC/DC-DC-Wandlern, POL-Point-of-Load-Wandlern, Hochfrequenz-Stromregelkreisen und Pulsstromprüfanwendungen eingesetzt.

MERKMALE:
  • Kleinste Grundfläche
  • Hi-Pot-geprüft bei 1500VAC
  • Arbeitsfrequenzbereich: 1kHz bis 1MHz
  • Strombereich: bis zu 18A maximal
  • Übersetzungsverhältnis: 1:50. 1:100. 1:150, 1:200 und 1:300
ANWENDUNGEN:
  • AC/DC-Wandler
  • DC/DC-Wandler
  • POL-Wandler
  • Hochfrequenz-Stromregelkreis und Pulsstromprüfung
TECHNISCHE INFORMATIONEN:
  • Getestet bei 10kHz, 0,1Veff.
  • Elektrische Spezifikationen bei 25°C
  • Betriebsbereich: -40°C bis +130°C. Dies ist eine Kombination aus Umgebungstemperatur plus Temperaturanstieg.
  • Erfüllt UL 94-V-0.
  • Gleichstrom durch Primärwicklung plus durch das Übersetzungsverhältnis geteilter Gleichstrom durch Sekundärwicklung, um bei 25°C Umgebungstemperatur eine Temperaturerhöhung von 40°C zu verursachen.
  • Alle Produkte sind RoHS-konform

SMD Hochfrequenz-Stromwandler CT02 Serie bis zu 18A Kleinste Bauform für AC-DC und DC-DC-Wandler

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Was sind die Vorteile der minimalen Gehäusegröße der CT02-Serie?

A: Das minimale Gehäusedesign macht die CT02 Serie besonders geeignet für platzbeschränkte kompakte Stromversorgungsdesigns, wie z. B. POL (Point-of-Load)-Wandler, Stromversorgungsmodule für tragbare Geräte und hochdichte PCB-Layouts. Es ermöglicht eine genaue Stromerfassung und Rückkopplungsregelung auf begrenztem Raum.

F: Wie ist der Nennstrom von 18A definiert?

A: Der Nennstrom ist definiert als der Stromwert, bei dem der Primärstrom plus der sekundär reflektierte Strom (Übersetzungsverhältnis-Shunt) zusammen eine 40°C Temperaturerhöhung verursachen, getestet bei 25°C Umgebungstemperatur. Stellen Sie in tatsächlichen Anwendungen sicher, dass der Gesamtstrom den Nennwert nicht überschreitet und dass die Komponententemperatur (Umgebungstemperatur + Temperaturanstieg) nicht überschreitet 130°C.
