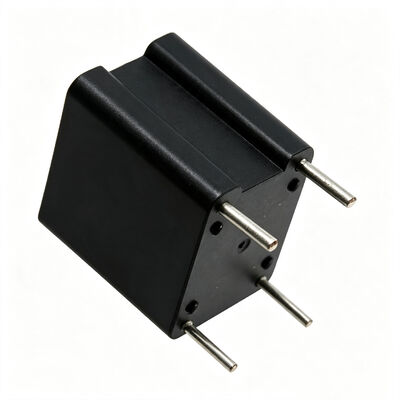

Hochpräzisions-PCB-Stromtransformator ACST-2-Serie bis zu 15A für SMPS-Strommessung

ACST-2 Serie PCB-Montage Hochpräzisions-Stromwandler mit einem maximalen Strombereich von bis zu 15A verfügbar

Die ACST-2 Serie Hochpräzisions-Stromwandler für die Leiterplattenmontage ist für Stromerfassungsanwendungen in Schaltnetzteilen konzipiert. Der Nennstrom beträgt bis zu 15A, mit einem Frequenzbereich von 10kHz bis 200kHz. Vier Standard-Übersetzungsverhältnisse sind verfügbar: 1:50, 1:100, 1:200 und 1:300, mit entsprechenden Sekundärwindungszahlen von 50, 100, 200 und 300 Windungen. Das Produkt verwendet eine 1-Windungs-Primärwicklung und ein 130°C Isolationssystem. Die Isolationsspannung beträgt 3750Vrms und erfüllt die Isolationsanforderungen nach IEC950. Es unterstützt sowohl unipolare als auch bipolare Betriebsmodi. Es wird häufig in Stromabtastungen von Schaltnetzteilen, Überstromschutz und Rückkopplungsregelungsanwendungen eingesetzt.

MERKMALE

• Erfüllt die Isolationsanforderungen nach IEC950
• 3750Vrms Primär-Sekundär-Durchschlagsspannung
• Frequenzbereich 10kHz bis 200kHz
• Strombereich: bis zu 15A maximal
• Übersetzungsverhältnis: 1:50, 1:100, 1:200, 1:300 verfügbar
• Betriebstemperatur: -40 bis 85°C

Anwendungen

• Stromerfassung in Schaltnetzteilen

• Überstromschutzschaltungen

• Stromrückkopplungsregelung

• Hochfrequenz-Leistungswandler

• Unipolare Schaltnetzteile

• Bipolare Schaltnetzteile

• DC-DC-Wandler

• Pulsstromüberwachung

TECHNISCHE INFORMATIONEN

• Diese Strommesswandler haben eine 1-Windungs-Primärwicklung, Sekundärwindungen (Ns) wie in der Tabelle angegeben und ein 130°C Isolationssystem.
• Die Referenzwerte gelten für unipolaren Betrieb, 50kHz, 40% Tastverhältnis und einen geschätzten Temperaturanstieg von 55°C.
• Der maximal nutzbare Spitzen-Messstrom (IPK) hängt vom Temperaturanstieg oder der Kernsättigung ab, was für die Betriebsbedingungen bewertet werden sollte.
• Diese Strommesswandler werden für Schaltnetzteil-Anwendungen empfohlen, unipolare oder bipolare, die bei Frequenzen von 10kHz bis 200kHz arbeiten.
• Der Skalierungsfaktor (KVI) ist proportional zum Abschlusswiderstand (RT) und gleich 1 Volt/Ampere, wenn RT=NS.
• Die Sekundärinduktivität (Ls) wird bei 15kHz und 0,5V für ACST-2050, 1V für ACST-2100, 2V für ACST-2200 und 3V für ACST-2300 gemessen.

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Wie wird der Skalierungsfaktor für die ACST-2 Serie berechnet?

A: Der Skalierungsfaktor KVI ist proportional zum Abschlusswiderstand RT. Die Formel lautet KVI = 1V/A × (RT / Ns), wobei Ns die Anzahl der Sekundärwindungen ist. Wenn RT = Ns (in Ω), ist KVI = 1V/A, was bedeutet, dass 1A Primärstrom 1V Sekundärausgangsspannung erzeugt. Zum Beispiel erzeugt bei der ACST-2050 (Ns=50) mit einem 50Ω Abschlusswiderstand 1A Primärstrom 1V Sekundärausgang.

F: Wie wählt man das richtige Übersetzungsverhältnis?

A: Die Wahl des Übersetzungsverhältnisses hängt vom Primärstrombereich und der erforderlichen Sekundärabtastspannung ab. Ein niedrigeres Übersetzungsverhältnis (z.B. 1:50) hat weniger Sekundärwindungen, höheren Ausgangsstrom und ist für die Erfassung größerer Ströme geeignet. Ein höheres Übersetzungsverhältnis (z.B. 1:300) hat mehr Sekundärwindungen, geringeren Ausgangsstrom und ist für kleinere Ströme oder Anwendungen, die eine höhere Ausgangsspannung erfordern, geeignet. Wir empfehlen die Auswahl basierend auf dem Spitzenprimärstrom und dem Wert des Abschlusswiderstands.

F: Was ist der Unterschied zwischen unipolaren und bipolaren Betriebsmodi?

A: Im unipolaren Modus fließt der Primärstrom immer in die gleiche Richtung (positiv oder negativ), was häufig in Topologien wie Flyback-Wandlern vorkommt. Im bipolaren Modus wechselt der Primärstrom zwischen positiv und negativ, was häufig in Topologien wie Push-Pull- und Vollbrückenwandlern vorkommt. Die ACST-2 Serie unterstützt beide Modi. Referenzleistungsdaten werden bei 50kHz mit einem Tastverhältnis von 40% angegeben.
