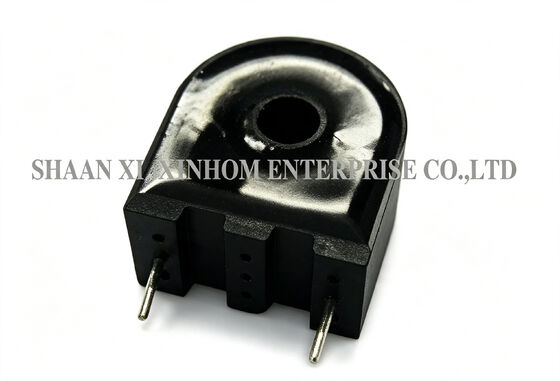

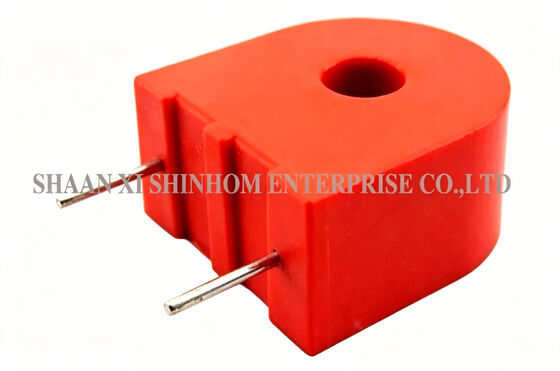

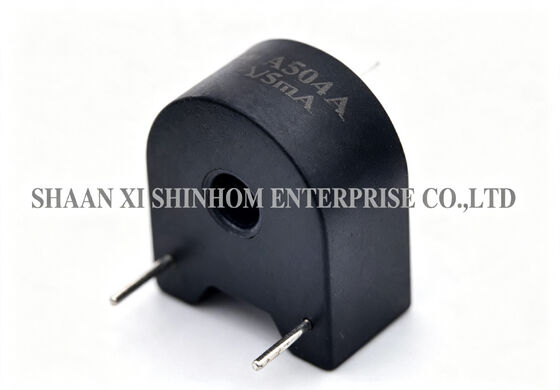

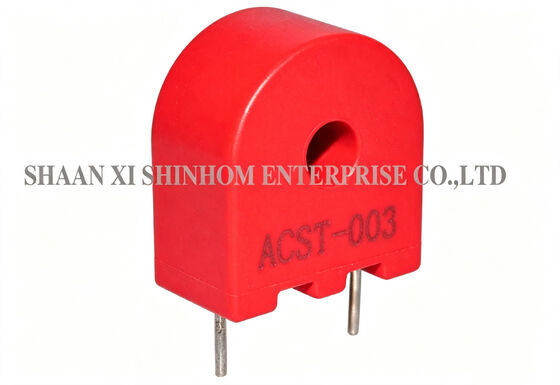

Miniatur-Hochfrequenz-CT ACST-Serie für Energiemessung und Leistungsüberwachung

Der ACST-Serie Miniatur-Hochfrequenz-Stromwandler für die PCB-Montage ist für Hochfrequenzstrommessung, Energieerfassung und Leistungsüberwachungsanwendungen konzipiert. Der Nennstrom beträgt bis zu 50A. Vier Standard-Übersetzungsverhältnisse sind verfügbar: 1:50, 1:100, 1:200 und 1:300 (auch mit Mittelanzapfung CT-Versionen erhältlich). Der Betriebsfrequenzbereich liegt zwischen 1kHz und 1MHz. Das Produkt verwendet einen Ringkern und ein flaches Design. Es wird direkt auf die Leiterplatte montiert. Das Gehäuse besteht aus PBT 94V0 flammhemmendem Material mit Epoxidverguss, was eine stabile und zuverlässige Struktur gewährleistet. Die DC-immune Funktion sorgt für Genauigkeit bei Strommessungen, die DC-Komponenten enthalten. Isolationswiderstand: ≥100MΩ (500V DC). Spannungsfestigkeitsprüfung: 4000V/1mA/60 Sekunden. Es wird häufig in AC/DC- und DC/DC-Wandlern, Energiezählern, Leistungssendern, Hochfrequenzstromregelkreisen und Pulsstromprüfungen eingesetzt.
