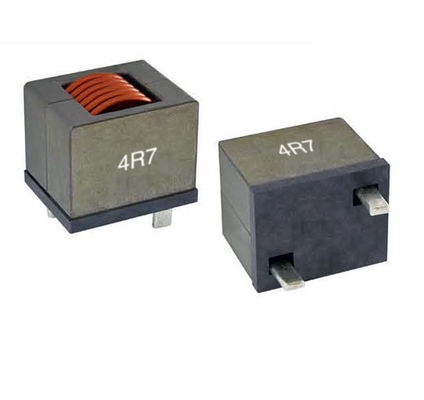

Eisen-Legierungs-Kern tauchen hohe gegenwärtige Energie-Induktoren 80A für Inverter ein

Hoher gegenwärtiger Durch-Loch-Induktor, pulverisierter Eisen-Legierungs-Kern tauchen hohe gegenwärtige Energie-Induktoren ein

APPLCATIONS:

• Hohe Strom- und Temperaturanwendungen
• DC-/DCkonverter
• Hoher gegenwärtiger Motor und zugeschaltete Rauschunterdrückung
• Inverter

EIGENSCHAFTEN:

• Operation der hohen Temperatur, bis zu 180℃ ununterbrochen ohne Altern
• Niedriger DCR, zum von Verlusten herabzusetzen und des Temperaturanstiegs zu verringern
• Pulverisierte Eisenlegierungs-Kerntechnologie versieht stabile Induktanz und Sättigung über Betriebstemperatur mit zufriedenstellenden Kernverlusten
• Weiche Sättigung gibt vorhersagbare Induktanzabnahme bei Zunahme gegenwärtigen Unabhängigen DCs der Temperatur
• Standardanschluß wird für durchgehende Lochmontage abgestreift und konserviert, aber andere Terminalkonfigurationen wie bloßes Kupfer, SMD und Einpreßstift sind auf Anfrage verfügbar
• Kundenspezifische Wahlen sind verfügbar

Anmerkung:

• Alle Testdaten werden zu umgebendem 25℃ bezogen
• Betriebstemperaturbereich -40℃ zu +180℃
• Die Teiltemperatur (umgebend + Temp. Aufstieg) sollte Betriebsbedingungen schlimmsten Falls 180℃ Cunder nicht übersteigen. Schaltplan, Bestückung, PWB-Spurngröße und Stärke, Luftstrom und andere abkühlende Bestimmungen alle beeinflussen die Teiltemperatur. Teiltemperatur sollte in der Endenanwendung überprüft werden
• Isolierungsspannung, zu entkernen Spule: 350 VDC, 60s, 5 MA Maximum.
• Hitze-Nennstrom (Irms) verursacht den Spulentemperaturanstieg ungefähr,△ T=40℃ ohne Kernverlust.
• Sättigungs-Strom (Isat) veranlaßt L0, ungefähr 30% fallenzulassen

Anmerkung: Produktbeschreibungen können besonders angefertigt werden.
