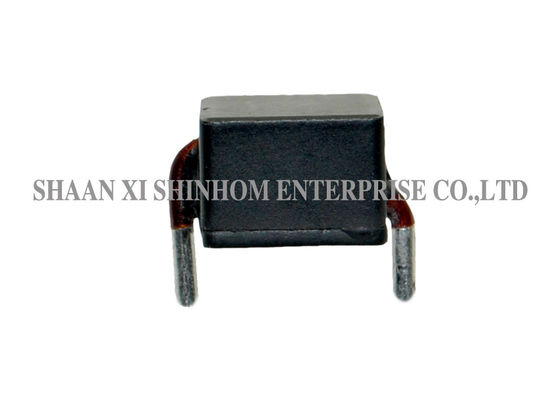

Hohe gegenwärtige Energie-Induktor-Minielektronik-Komponente der Reihen-HQ1108

Hohe gegenwärtige Energieinduktoren der Reihe HQ1108, Minielektronik Teilgewohnheit, Eisenkern abgeschirmt, 2.25uH 50A

EIGENSCHAFTEN:
Niedrigstes DCR/μH
Höhe: 8mm maximal
Abdruck: 15.5mm x 11mm maximal
Gegenwärtige Bewertung: bis zu 50Apk
Induktivitätsbereich: 0.14µH zu 2.25µH
Hohe vorübergehende Stromspitzen der Griffe ohne Sättigung
Ultra niedrige Summengeräusche, wegen des zusammengesetzten Baus
Konform zu RoHS richtungweisendes 2002/95/EC

APPLCATIONS:

• PDA-/notebook/desktop/serveranwendungen
• Hohe gegenwärtige POL-Konverter
• Zurückhaltung, hohe gegenwärtige Stromversorgung
• Batteriebetriebene Geräte
• DC-/DCkonverter in Stromnetzen
• DC-/DCkonverter für feldprogrammierbare Gatteranordnung (FPGA)

ANMERKUNGEN:.

• Test-Frequenz: 100KHz/0.1Vdc
• Prüfungs-Instrument: L: HP4284A, CH11025, CH3302, CH1320, CH1320S Dauerbetrieb-Restbild METER/Rdc: CH16502, Agilent33420A-MIKRO-OHMMETER.
• Hitze-Nennstrom (Irms) verursacht den Spulentemperaturanstieg ungefähr, △T=40℃ ohne Kernverlust.
• Sättigungs-Strom (Isat) veranlaßt L0, ungefähr 10% fallenzulassen
• Die Teiltemperatur (umgebend + Tempaufstieg) sollte 125℃ nicht unter Betriebsbedingungen des schlimmsten Falls übersteigen. Schaltplan, Komponente, PWB-Spurngröße und -stärke, Luftstrom und anderes Abkühlen trifft allen Affekt die Teiltemperatur Vorsorge. Teiltemperatur sollte in der Endenanwendung überprüft werden.
• Betriebstemperatur: -40℃ - +105℃.
• Lagertemperatur: -40℃ - +105℃.

Anmerkung: Produktbeschreibungen können besonders angefertigt werden.
