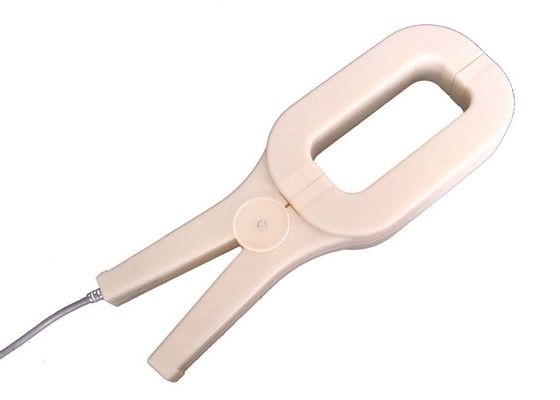

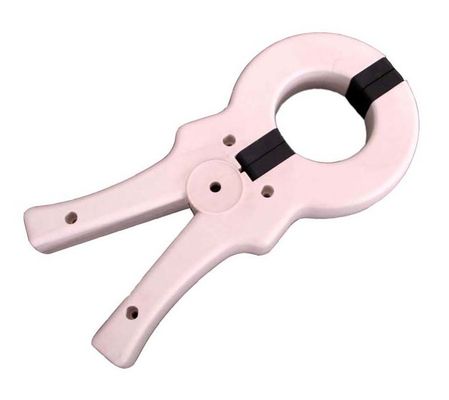

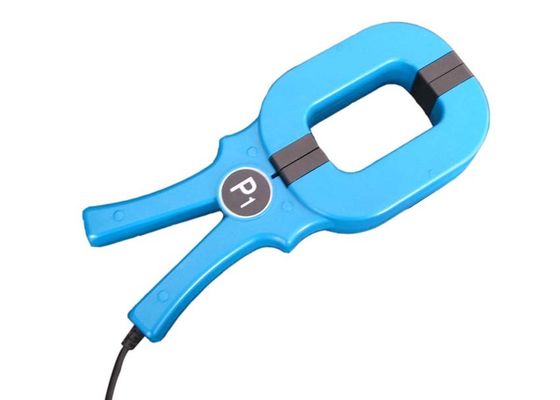

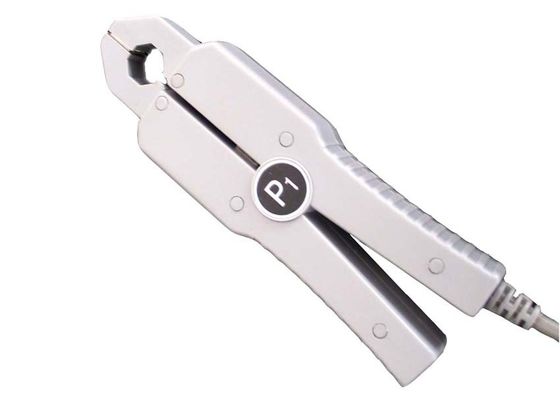

Kundengerechter aufgeteilter Kern-Stromwandler, Klammern-Art Stromwandler

Customizable Split Core Current Transformer , Clamp Type Current Transformer
Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer

Großes Bild :  Kundengerechter aufgeteilter Kern-Stromwandler, Klammern-Art Stromwandler Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: Reihe SCTK691/2
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/month
Ausführliche Produkt-Beschreibung
Input: 0A-3000A Ertrag: 0-10V (Wechselstrom) oder 0-5A
Frequenz: 50-400KHz Drehungen: 1000:1, 2000:1, 2500:1, 4000:1
Klasse: 0,1, 0,2, 0,5 Kundengerecht: Ja
Markieren:

aufgeteilter Kern ct

,

Art Stromwandler des aufgeteilten Kernes

Stromwandler der SCTK691 / 2-Serie mit Clamp-On-Split-Core und einphasigem Stromtest im Strombereich von 100 mA bis 3000 A.

Der Nachrüst-Stromwandler der Serie SCTK691 / 2 (Split-Core) wurde speziell für den Einbau in neue oder bereits vorhandene Netze entwickelt. Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen. Das spart Zeit und Installationskosten.

Eigenschaften:

  1. Drehungsverhältnis: 1000: 1, 2000: 1, 2500: 1, 4000: 1
  2. Testbohrung: 8, 12, 20, 25, 50, 60 mm Reihenklemme am Wechselstromtransformator mit geteiltem Kern
  3. Testbereich: 0A - 3000A AC Eingang, Ausgang von 0-10V (AC) oder 0-5A
  4. Prüfgenauigkeitsklasse: 0,1, 0,2, 0,5
  5. Clamp CT oder auch Stromwandler genannt , bieten hohe Präzision, hohe Empfindlichkeit, Vielseitigkeit und geringe Phasenverschiebung zur Sonde für eine gute Auswahl des Anwendungsbereichs der Leistungsmessung.
  6. Die Stromzange ist ein tragbares Wechselstrommessgerät und die Einhandlösung für temporäre oder Langzeitstudien mit sicherer Handhabung und einfacher Installation.

Anwendungen:

  1. Strommessung, Überwachung und Schutz von elektrischen Leitungen und Geräten.
  2. Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizungs- und Lüftungssystem, Klimaanlagen und Automatisierung - Steuersystem.
  3. Strom-, Leistungs- und Energieüberwachungsgerät.
  4. Relaisschutzvorrichtung.
  5. Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang.

Elektrischer Parameter

Frequenz 50-400 kHz
Nennleistung 5-3000A
Messbereich 5% In-130% In
Nennleistung 0-10 V (Wechselstrom) oder 0-5 A
Verhältnis ≤ ± 0,1%
Phasenwinkel ≤ ± 10 min
Spannungsfestigkeit 3,0 kV / 1 mA / 1 min
Isolationswiderstand DC500V / 100MΩmin

Mechanischer Parameter

Fall ABS / UL94-V0
Spule PBT
Ader Siliziumstahl / Permalloy
Interne Struktur Schraube
Konstruktion Schraube
Betriebstemperatur 25 ℃ ~ + 75 ℃
Betriebsfeuchtigkeit ≤85%
Ausgangsverbindung 1015 / 22AWG-Draht (Zwillingsdraht) 2,5 m

Typauswahl

P / N

Nennleistung

(EIN)

Richtigkeit

Abmessungen (mm)

(ID-LWH)

SCTK691A-008 0-20A 0,1,0,2,0,5 8.0-135.0-42.0-20.0
SCTK691A-013 0-100A 0,1,0,2,0,5 13.0-137.0-42.0-25.0
SCTK691A-020 5-250A 0,1,0,2,0,5 20.0-137.0-46.0-25.0
SCTK691A-050 100-1200A 0,1,0,2,0,5 50,0-215,0-104,0-27,0
SCTK692A-085 100-1500A 0,1,0,2,0,5 82,0 * 52,0-272,0-116,0-37,0
SCTK692A-125 100-3000A 0,1,0,2,0,5 125,0 * 52,0-327,0-116,0-37,0

Anmerkungen: Produktspezifikationen können besonders angefertigt werden
