Miniaturschrauben für Stromüberwachung und -schutz im Stromtransformator SCT-Serie 0-5000A

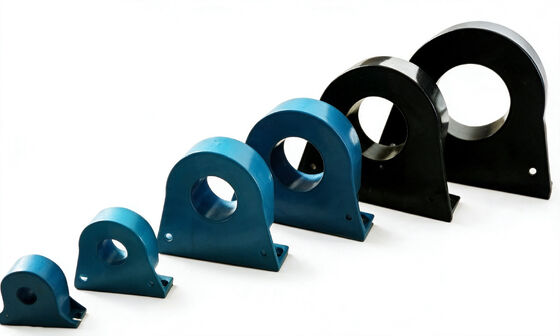

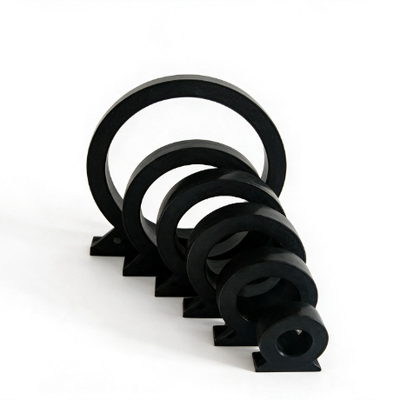

DerMiniatur-Stromwandler zur Schraubmontage der Serie SCTist für Energieüberwachungs- und Schutzanwendungen konzipiert. Die Nennleistung deckt ab0-5000Amit einer Leistung von0-500mA.Das Produkt verwendet aSchraubmontageDesign. Das Innenfenster ist groß und ermöglicht den direkten Durchgang von Hochstromkabeln oder Kupferschienen. Die Installation ist einfach und schnell. Ein interner Präzisionswiderstand ist parallel zur Sekundärwicklung geschaltet und sorgt für einen sicheren Niederspannungsausgang. Dies spart Installationszeit und Kosten. Verhältnisgenauigkeit:≤±0,1 %. Phasenwinkelfehler:≤±5 Minuten. Es erfüllt hochpräzise Messanforderungen. Das Gehäuse besteht ausABS/UL94-V0flammhemmendes Material. Der Innenraum ist mit Epoxidharz vergossen. Der Kern nutztPermalloyodernanokristallinMaterial, geeignet für raue Umgebungen. Es wird häufig verwendetStromverteilungssysteme,Motorüberwachung,Lichtsteuerung,HVAC, UndAutomatisierungssteuerungssysteme.

• Nenneingang – 0–5000 A
• Messbereich – 5 %In bis 120 %In
• Nennausgang – 0–500 mA
• Verhältnisfehler – ≤±0,1 %
• Phasenwinkelfehler – ≤±5 Minuten
• Frequenzbereich – 50–400 Hz
• Spannungsfestigkeit – 2,5 kV/1 mA/1 Minute
• Isolationswiderstand – ≥1000 MΩ (DC500 V)
• Gehäusematerial – ABS/UL94-V0 flammhemmend
• Kernmaterial – Permalloy oder nanokristallin

• Stromüberwachung des Stromverteilungssystems
• Motorstrommessung und -schutz
• Überwachung der Stromversorgung des Beleuchtungssystems
• Überwachung des Luftkompressorstroms
• HVAC-Systeme
• Relaisschutzgeräte
• Geräte zur Strom- und Energieüberwachung
• Automatisierungssteuerungssysteme

F: Wie hoch ist die Verhältnisgenauigkeit dieses Stromwandlers?

A: DasSCT-Seriebietet Verhältnisgenauigkeit von≤±0,1 %und Phasenwinkelfehler von≤±5 Minuten. Dies ist eine hochpräzise Klasse. Es eignet sich für Leistungsüberwachungs-, Energiemessungs- und Relaisschutzanwendungen, die eine hohe Messgenauigkeit erfordern.

F: Was ist die Single-Turn-Durchführungsstruktur? Was ist bei der Installation zu beachten?

A: Die Single-Turn-Durchführungsstruktur bedeutet, dass das gemessene Kabel oder die Kupfersammelschiene direkt durch das mittlere Fenster des Transformators verläuft. Es ist nicht erforderlich, Spulen um den Transformator zu wickeln. Stellen Sie bei der Installation sicher, dass der gemessene Leiter durch die Mitte des Fensters verläuft, um eine optimale Messgenauigkeit zu erzielen. Die Fenstergröße muss mit der gemessenen Leitung bzw. Stromschiene übereinstimmen.

F: Warum ist der Sekundärausgang eine sichere Niederspannung?

A: Die Sekundärwicklung ist parallel zu einem internen Präzisionswiderstand geschaltet. Dadurch wird das Stromsignal in einen Niederspannungssignalausgang umgewandelt (≤0,5V), um die Sicherheit von Bedienern und angeschlossenen Messgeräten zu gewährleisten. Durch dieses Design entfällt außerdem die Notwendigkeit externer Probenahmewiderstände, wodurch Installationszeit und -kosten gespart werden.
