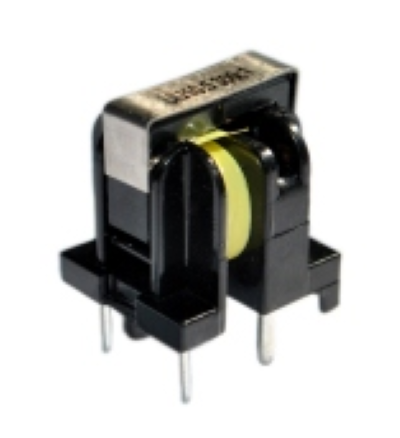

Schutzstromwandler der ACST11-Serie für Überwachungs- und Prüfsysteme

DerACST11-SerieSchutzgrad-Stromwandler übernimmt aDesign mit geteilter Spule (geteilter Rahmen)., bietet hervorragende Isolationsleistung und aSpannungsfestigkeit von bis zu 3000 Vrms. Es eignet sich für Anwendungen wie Schutzstromüberwachung, Testschutzsysteme und elektrochemische Überwachung.

Dieser Stromwandler entsprichtUL-zertifizierte Klasse-B-Isoliersystemstandards, um einen sicheren und zuverlässigen Betrieb in industriellen Umgebungen zu gewährleisten. Seine kompakte Struktur ermöglicht eine einfache Integration in platzbeschränkte Geräte.

Die ACST11-Serie bietet mehrere Optionen für das Übersetzungsverhältnis von100 bis 1500 Umdrehungen, mit einem sekundären Induktivitätsbereich von40 mH bis 6800 mHund einem maximalen Primärnennstrom von12 A bis 300 ADies ermöglicht eine flexible Anpassung an verschiedene Stromerfassungs- und Messanforderungen.

• Isolierung der UL-Klasse B– Hohe thermische Beständigkeit, zuverlässige Leistung

• Spannungsfestigkeit 3000 Vrms– Hervorragende Sicherheitsisolierung

• Design mit geteilter Spule– Verbesserte Isolierung, überlegene Sicherheit

• Kompaktes Paket– Spart Platz auf der Leiterplatte

• Bereich des Übersetzungsverhältnisses– 100T bis 1500T

• Sekundärinduktivität– 40mH bis 6800mH

• Maximaler Primärstrom– 12A bis 300A

• Schutzstromüberwachung– Überstromschutz in Energiesystemen

• Prüfung von Schutzsystemen– Prüfung von Relaisschutzgeräten

• Elektrochemische Überwachung– Stromerkennung in elektrochemischen Prozessen

• Industrielle Steuerungsausrüstung– Motorschutz und Zustandsüberwachung

• Stromversorgungssysteme– Strommessung des Schaltnetzteils

F: Wie hoch ist die Isolationsleistung des Stromwandlers der ACST11-Serie?

A:Die ACST11-Serie entspricht dem UL-zertifizierten Isolationssystem der Klasse B (Wärmeleistung 130 °C) und bietet eine Spannungsfestigkeit von bis zu 3000 Vrms, was eine hohe Sicherheit und Zuverlässigkeit in anspruchsvollen Anwendungen gewährleistet.

F: Was sind die Vorteile des Designs mit geteilter Spule?

A:Die geteilte Spulenstruktur verbessert die Isolierungstrennung von Primär- zu Sekundärseite und erhöht so die Spannungsfestigkeit. Außerdem vereinfacht es die Wickelprozesse, was dazu beiträgt, die Komplexität der Herstellung und die Gesamtproduktionskosten zu reduzieren.

F: Wie wähle ich das passende Windungsverhältnismodell aus?

A:Die Auswahl sollte auf dem maximalen Primärstrom der Anwendung basieren. Wenn der maximale Strom beispielsweise 200 A beträgt, wird die Auswahl empfohlenACST11-201 (ausgelegt bis 270 A)um einen ausreichenden Designspielraum und einen zuverlässigen Betrieb zu gewährleisten.
