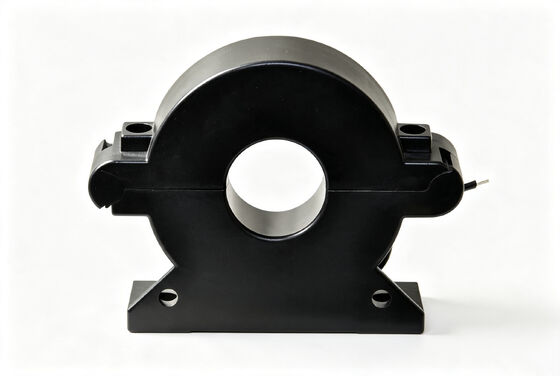

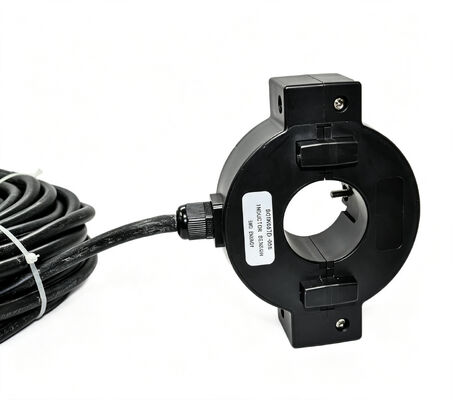

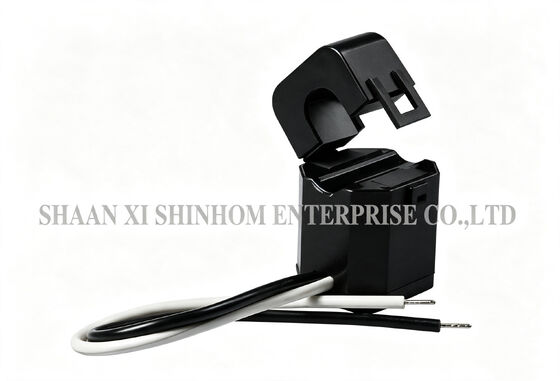

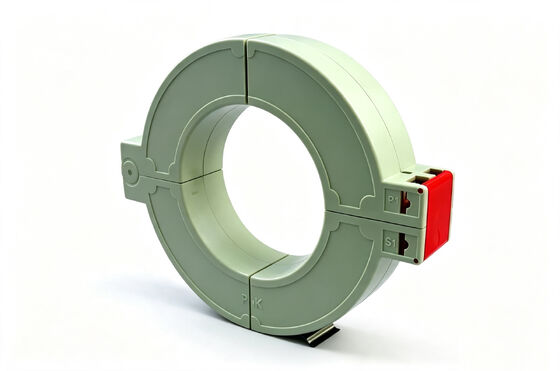

SCTK681A Serie 5A-630A RoHS Stromwandler mit geteiltem Kern
Der SCTK681A Serie Stromwandler mit geteiltem Kern ist für die Strommessung und -überwachung in neuen oder bestehenden Stromverteilungsnetzen konzipiert. Der Messbereich liegt zwischen 5A und 630A, mit einem Frequenzbereich von 50-2000Hz. Das Produkt verwendet eine Struktur mit geteiltem Kern, die eine schnelle Installation ohne Trennen oder Entfernen von Kabeln oder Sammelschienen ermöglicht. Dies reduziert die Installationskosten und -zeit erheblich. Die Sekundärwicklung verfügt über einen integrierten Präzisions-Parallelwiderstand, der eine sichere Niederspannungsausgabe von 0,333VAC oder 0-500mA ohne die Notwendigkeit externer Abtastwiderstände bietet. Übersetzungsfehler: ≤±1,0%. Phasenwinkelfehler: ≤±60 Minuten. Isolationsfestigkeit: 2,5KV/1mA/1 Minute. RoHS-konform. Er wird häufig in RelaisSchutzgeräten, zur Messung von Motorstrom und -leistung, Beleuchtung, Kompressoren, HLK, Automatisierungssteuerungssystemen und zur Überwachung von Stromverteilungsleitungen eingesetzt.
Merkmale
- Testbereich: 5 bis 630A AC-Eingang, Ausgang von 0 bis 0,333V, 0 bis 500mA
- Wurde speziell entwickelt, um die Installation in neuen oder bereits bestehenden Netzen zu erleichtern.
- Sie können installiert werden, ohne Kabel- oder Sammelschienenkreise zu öffnen.
- Ein interner Präzisionswiderstand über die Sekundärwicklung des Wandlers liefert eine niedrige, sichere Spannung.
- Es kann Zeit und Installationskosten sparen.
Anwendungen
- RelaisSchutzgerät.
- Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Kompressoren, Heizungs- und Lüftungssysteme, Klimaanlagen und Automatisierungs-Steuerungssysteme.
- Strommessung, -überwachung und -schutz für elektrische Leitungen und Geräte.
Elektrische Parameter
| Frequenz | 50-2KHz |
| Nenneingang | 5A-630A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0,333V(AC) oder 0-500mA |
| Übersetzung | ≤± 1,0% |
| Phasenwinkel | ≤ ±60min |
| Isolationsfestigkeit | 2,5KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanische Parameter
| Gehäuse | PA /UL94-V0 |
| Spulenkörper | PBT |
| Kern | Siliziumstahl |
| Interne Struktur | Epoxid |
| Konstruktion | Befestigung |
| Betriebstemperatur | －25℃～＋75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ausgangsanschluss | UL1015 20AWG Draht (verdrillter Draht) 2,5m |
Typauswahl
| P/N | Nenneingang (A) | Ausgang (mA/V) | Genauigkeit | Abmessungen (mm/Zoll) |
|---|
|
|
|
| Ø | A | B | C |
| SCTK681A-005 | 5-20A (5,8A,10,15,20) | 0-25mA 0,333V | 0,5,1,0,3,0 | 5,0 (0,20) | 31,5 (1,24) | 19,5 (0,77) | 21,0 (0,83) |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0,333V | 0,5,1,0,3,0 | 10,0 (0,39) | 41,0 (1,61) | 24,0 (0,94) | 26,5 (1,04) |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0,333V | 0,5,1,0,3,0 | 16,0 (0,63) | 45,5 (0,22) | 29,0 (1,14) | 31,5 (1,24) |
| SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0,333V | 0,5,1,0,3,0 | 24,5 (0,96) | 65,0 (2,56) | 45,0 (1,77) | 40,0 (1,57) |
| SCTK681A-035 | 10-630A (20,100,250,400,600) | 0-500mA 0,333V | 0,5,1,0,3,0 | 35,7 (1,41) | 81,5 (3,21) | 57,0 (2,24) | 51,0 (2,01) |
Hinweise:Produktspezifikationen können angepasst werden
FAQ
F: Benötigt der Stromwandler mit geteiltem Kern während der Installation eine Stromabschaltung oder Kabelentfernung?
A: Nein. Die SCTK681A Serie verwendet eine Struktur mit geteiltem Kern, bei der sich der Kern öffnen und schließen lässt. Er kann installiert werden, ohne Kabel oder Sammelschienen zu trennen oder zu entfernen. Diese Funktion macht ihn besonders geeignet für Nachrüstprojekte und Anwendungen, bei denen der Strom nicht abgeschaltet werden kann, was die Installationskosten und -zeit erheblich reduziert.
F: Was ist die Funktion des integrierten Präzisionswiderstands?
A: Die Sekundärwicklung verfügt über einen integrierten Präzisions-Parallelwiderstand. Er wandelt das Stromsignal direkt in eine sichere Niederspannungsausgabe (0,333VAC) oder ein Standard-Stromsignal (0-500mA) um. Dies macht externe Abtastwiderstände überflüssig. Dieses Design vereinfacht die Installation, verbessert die Sicherheit und spart Komponenten- und Installationskosten sowie Platz.
F: Welche Anwendungen können mit einem Übersetzungsfehler von ≤±1,0% erfüllt werden?
A: Der ±1,0% Übersetzungsfehler erfüllt die Genauigkeitsanforderungen der meisten industriellen Stromüberwachungs-, GeräteSchutz-, Energiemanagement- und Automatisierungssteuerungsanwendungen. Für höhere Genauigkeitsanforderungen wie die Energiemessung konsultieren Sie uns bitte für Modelle mit höheren Genauigkeitsklassen.
