RF-Chip-Widerstand 2W-800W DC-18GHz für Basisstationen und Prüfgeräte

Diese Reihe vonGeräte für das Herstellen von Geräten, Endungen und Dämpfer für Hochfrequenz-Stromkreise ausgelegt.mit einer hervorragenden Wärmeableitung und thermischer Stabilität. Die Standardimpedanz beträgt 50Ω. Der Leistungsbereich beträgt 2W bis 800W. Der Frequenzbereich beträgt DC bis 18GHz. Es gibt mehrere Pakettypen, darunter Chip-, Blei- und Flanschfeststile.Diese passen sich an verschiedene Anforderungen an das Layout der HF-Schaltung an.Sie werden in Kommunikationsbasestationen, Prüf- und Messgeräten, Leistungsverstärkern, Isolatoren weit verbreitet.

• Standardabweichung 50Ω
• Toleranz für Widerstände: ±3%, ±5%
• Leistungsbereich 2W bis 800W
• Frequenzbereich von 18 GHz bis 18 GHz
• Substratmaterial AlN, Al2O3
• Der Temperaturkoeffizient ± 150 ppm/°C
• Betriebstemperatur von -55°C bis +175°C
• Elektrodenmaterial Nickel + Silber

• Verstärker der Leistung von Basisstationen
• HF-Prüf- und Messgeräte
• Satellitenkommunikationsterminals
• HF-Isolatoren und -zirkulatoren
• Fernsehübertragungsausrüstung
• Medizinische HF-Geräte
• Flugzeugsysteme

F: Welche Vorteile hat AlN-Substrat im Vergleich zu Al2O3?

A: AlN (Aluminiumnitrid) bietet eine höhere Wärmeleitfähigkeit (ca. 170 W/mK) und bietet eine bessere Wärmeableitung für Hochleistungs-HF-Anwendungen.Al2O3 (Aluminiumoxid) ist kostengünstiger und für kleine bis mittlere Anwendungen geeignetBeide bieten eine gute Dämmung und thermische Stabilität.

F: Welche Auswirkungen hat VSWR auf HF-Systeme?

A: Je näher der VSWR an 1:1, desto besser ist die Impedanz-Matching, was zu einer geringeren Signalreflexion und einer höheren Leistungsübertragungseffizienz führt.20:1, was eine hervorragende Impedanz-Matching über einen breiten Frequenzbereich hinweg gewährleistet und die Signalreflexion und den Stromverlust verringert.

F: Wie wählt man die Leistungsbewertung für Endgeräte?

A: Die Nennleistung des Endgeräts sollte 1,5 bis 2 mal höher sein als die tatsächliche HF-Leistung, um einen langfristigen zuverlässigen Betrieb zu gewährleisten.Auch die Umgebungstemperatur und die Wärmeabbaubedingungen sollten berücksichtigt werden.. Bei Betrieb über 70°C ist eine Abwärmung pro Leistungsabwärmungskurve erforderlich.

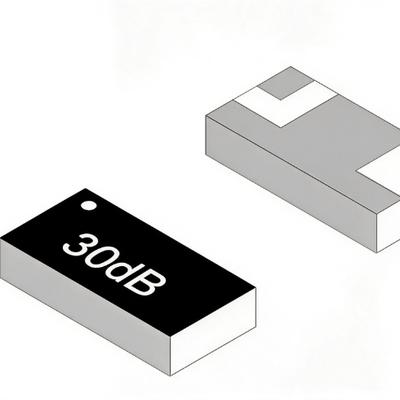

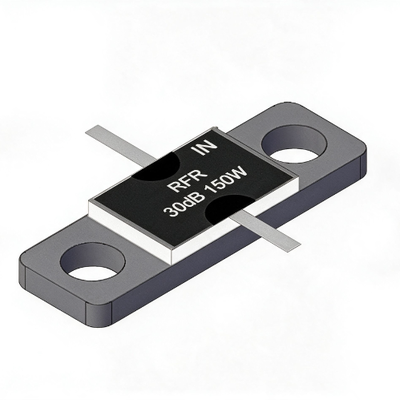

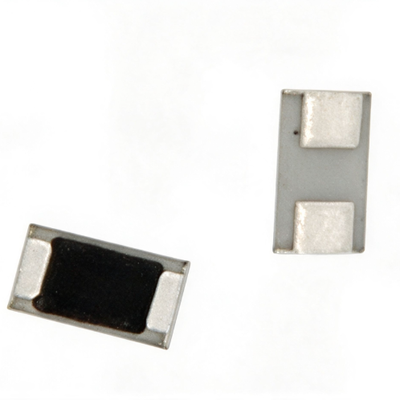

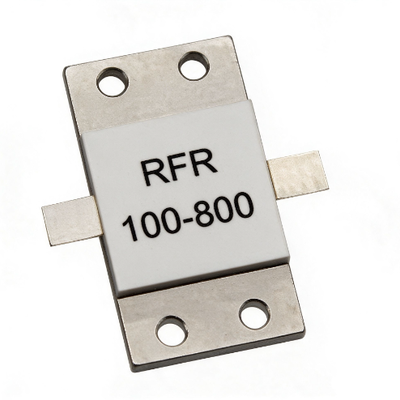

F: Welche Pakettypen werden für diese Serie unterstützt?

A: Drei Pakettypen werden unterstützt: Chip (SMD), Leaded und Flange Mount. Chip-Typ eignet sich für automatisierte SMT-Produktionslinien. Leaded-Typ eignet sich für manuelles Löten und Prototyping.Flanschmontage bietet die beste Wärmeableitung und eignet sich für Hochleistungsanwendungen.
