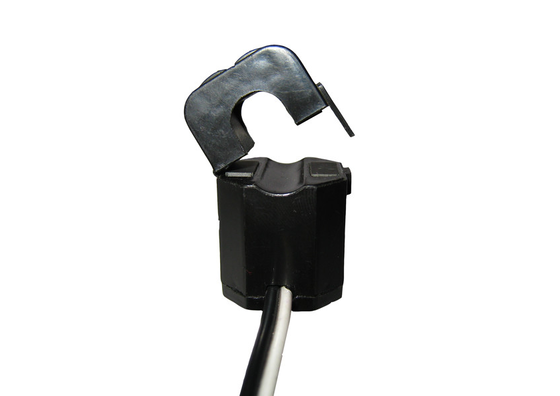

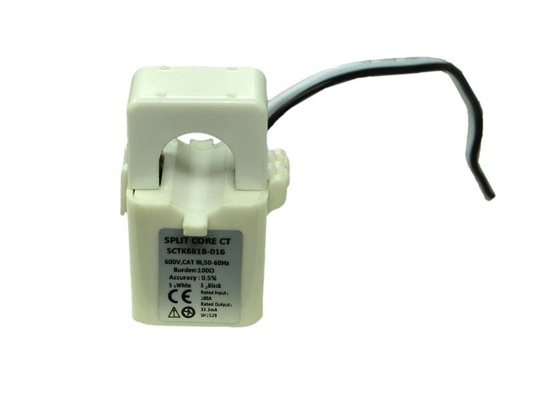

SCTK681B-Serie Split-Core-Stromtransformator 5 bis 630A zur Strommessung

Verhandlung
MOQ
Verhandelbar
Preis
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 5~630A
Ausgabe: 0-500 mA oder 0,333 VAC
Klasse: 0,5, 1,0, 3,0
Farbe: Transparent
Spule: Permalloy-Kern
Anpassbar: JA
Hervorheben:

Split-Core-Stromtransformator 5 bis 630A

,

Split-Core-Stromtransformator zur Messung

,

Split-Core-Stromtransformator mit Garantie
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK681B-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

DieStromtransformator der Baureihe SCTK681B mit geteiltem Kernverfügt über einen abnehmbaren Kern und einen internen Präzisionslastwiderstand, der speziell für Strommessungen und elektrische Geräte entwickelt wurde, um eine hohe Präzision, einen geringen Kernverlust und eine einfache Installation zu gewährleisten.Das Produkt verfügt über eine robuste und zuverlässige Struktur und unterstützt berührungslose Messungen und Live-Line-BetriebEs ist eine ideale Wahl für Split-Core-Stromtransformatoranwendungen in der Leistungsüberwachung und Industrieautomation.

Eigenschaften

  • Messbereich 5 bis 630A
  • Ausgang 0 bis 500mA
  • Ausgang 0 bis 0,333V
  • Hohe Präzision, geringer Kernverlust
  • Abnehmbare Kernzelle
  • Kompakte Größe, leichtes Gewicht
  • Split-Core-Konstruktion für eine einfache Installation
  • Unterstützt Live-Line-Betrieb

Anwendungen

  • Strommessung von Leitungen und Geräten
  • Messung des Motorstroms und der Leistung
  • Beleuchtungsanlagen
  • Luftkompressoren
  • HVAC-Systeme
  • Geräte zur Überwachung von Strom, Leistung und Energie
  • Schutzeinrichtungen für Relais
  • Industrieautomation

Mechanische Parameter

Fall PA /UL94-V0
Weihnachtsbeutel PBT
Kern Permalloy
Innenstruktur Epoxy.
Bauwesen Schleife.
Betriebstemperatur -25°C+75°C
Betriebsfeuchtigkeit ≤ 85%
Ausgangsverbindung UL1015 20AWG Draht (Twinsted Draht) 2,5 m

Elektrische Parameter

Häufigkeit 50Hz bis 2KHz
Nennwert der Eingabe 5A-630A
Messbereich 10%In-130%In
Nennleistung 0.333V (AC) oder 0-500mA
Verhältnis ≤ ± 1,0%
Phasenwinkel ≤ ±60min
Dielektrische Festigkeit 2.5KV/1mA/1min
Widerstand gegen Isolierung DC500V/100MΩmin

Auswahl des Typs

Verbrauch

Nennwert der Eingabe

(A)

 Leistung (mA/V) Genauigkeit Abmessungen ((mm)
Ø0 Eine B C
Die Bezeichnung des Erzeugnisses ist die Bezeichnung des Erzeugnisses.

5-75A

(5,10,20,50,75)

0 bis 50 mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:

10 bis 250A

(10,50,100,200,250)

0-200mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:

10 bis 630A

(20,100,250,400600)

0 bis 500 mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 SCTK681B-Serie Split-Core-Stromtransformator 5 bis 630A zur Strommessung

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Wie beantragen Sie Proben?

A:Sie können einen Musterantrag über unsere Website oder E-Mail einreichen.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 WochenDie Produkte werden separat bestätigt.

F: Unterstützen Sie kleine Versuchsbestellungen?

A:Ja. Kleine Versuchsbestellungen (unterhalb des Standard-MOQ) können verhandelt werden und erhalten die gleichen Qualitätsstandards und Lieferverpflichtungen wie Massenbestellungen. Bitte kontaktieren Sie unser Verkaufsteam für Details.

F: Welche Bedeutung hat das Split-Core-Design für aktuelle Messanwendungen?

A:Das Split-Core-Design ermöglicht berührungslose Messungen und kann ohne Trennung des Primärleiters installiert werden.Die kompakte Größe und das leichte Design machen die Installation bequem, geeignet für einen schnellen Einsatz in Anwendungen wie elektrischen Leitungen, Motoren und Relaisschutz.
