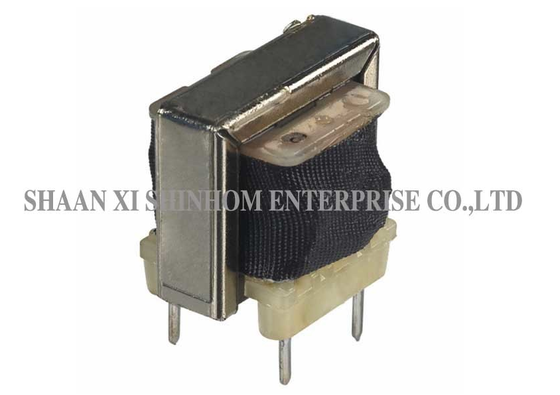

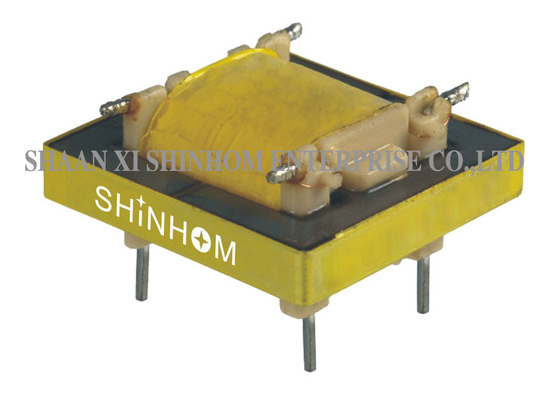

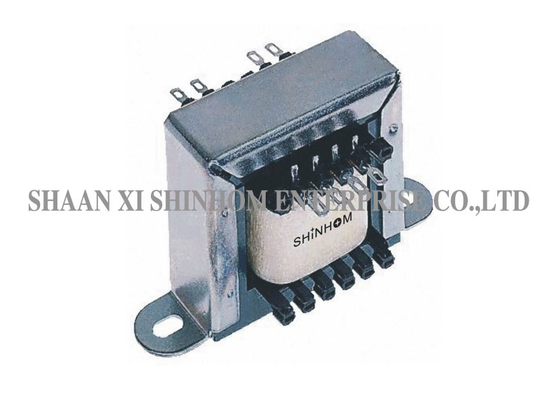

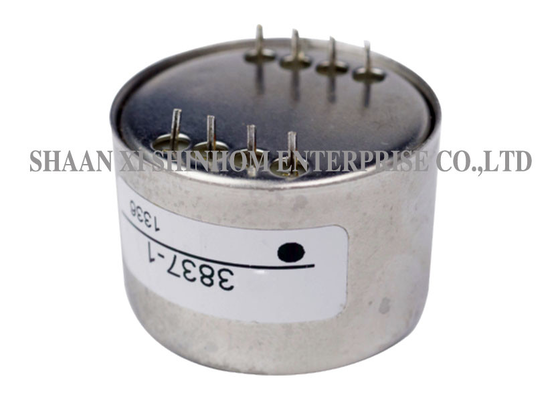

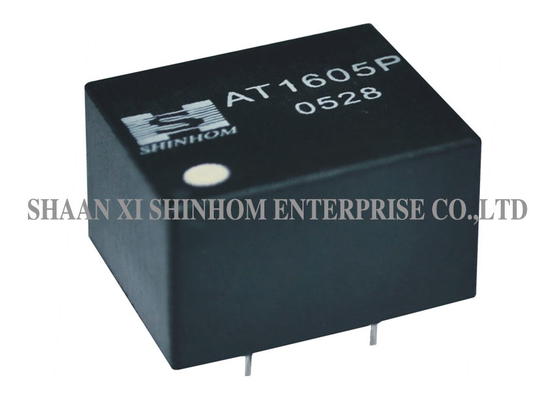

Audio-Trenntransformator 40Hz-10kHz 1000V Isolation für Telekommunikations- und Audiogeräte

Das hier.mit einer Leistung von mehr als 20 Wist für Audiosysteme und Telekommunikationsisolationsanwendungen ausgelegt.40 Hz bis 10 kHzDie Leistung ist:Maximal 5 WEs bietethohe Verlässlichkeit. Widerstandsfähigkeit bei Spannungstests: Primär-Sekundär:1000VdcHauptfall:1000Vdc- Zweitfall:500 Vdc. Frequenzantwort: Bei Endfrequenzen von 40 Hz und 10 kHz wird die Amplitude abgeschoben.≤ 30%Einfügungsverlust:2.0 dB @ 1 kHzRückkehrverlust:1.0 dB @ 1 kHzLängsverzerrung:78 dB @ 1 kHz. Es wird inGeräuschgeräte,Telekommunikationsisolation,Fernsehgeräte, undKommunikationsgeräte.

Eigenschaften:

1. Einhaltung der RoHS-Richtlinie
2. Geräuschtransformator
3. Weit verbreitet in Audiosystemen
4. mit einem Stromgehalt von mehr als 50 W
5. Audio entspricht UL 1950 oder EN60950 Telekommunikationstransformator
6. Frequenzbereich: Audio-Telekommunikationstransformator von 40 Hz bis 10 kHz

Elektrische Spezifikation

1Leistung: maximal 5 W

2. Hi-Pot: 1000Vdc Pri bis Sek
1000Vdc Pri zu Fall
500 Vdc Sekundär bis Fall

3. RDC: Pin 4-6: 0,4ΩMax
Pri 1-2: 80ΩMax
Pri 2-3: 40ΩMax

4Frequenzantwort: 40 Hz bis 10 KHz mit einer Amplitude von höchstens 30% rollt an der Endfrequenz in abgestimmte Belastungen ab

5. Einsetzverlust: 2,0 dB@1 KHz

6. Rücklaufverlust: 1,0 dB@1KHz

7Längsverzerrung: 78 dB@1KHz

Anwendungen

• Geräuschanlagen

• Telekommunikationsisolation

• Fernsehgeräte

• Kommunikationsgeräte

• Verbindung von Audiosignalen

• Übertragung mit Audioisolation

• Profi-Audiogeräte

• Industrielle Anwendungen für Audio

Shinhom-Qualitätskontrolle

Es ist Shinhom's Lebensader, die Kundenzufriedenheit zu suchen, die durch eine Kombination aus überlegener Qualität, vernünftiger Lieferzeit,Wettbewerbsfähige Preise und kundenorientierte Dienstleistungen, um sicherzustellen, dass die hergestellten Produkte den Anforderungen der Kunden entsprechen.

Häufig gestellte Fragen

F: Was bedeutet eine Abnahme der Endfrequenzamplitude um ≤ 30%?

A:Bei der Niederfrequenzendung von 40 Hz und der Hochfrequenzendung von 10 kHz beträgt die Signalamplitude nicht mehr als 30%,Sicherstellung einer guten Signalübertragungsqualität auch an den Grenzen des Frequenzbereichs.

F: Was bedeutet ein Einsatzverlust von 2,0 dB @ 1 kHz?

A:Bei der Referenzfrequenz von 1 kHz beträgt der Leistungsverlust des durch den Transformator passierenden Signals 2,0 dB. Ein geringerer Einsatzverlust bedeutet eine höhere Signalübertragungseffizienz.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.
