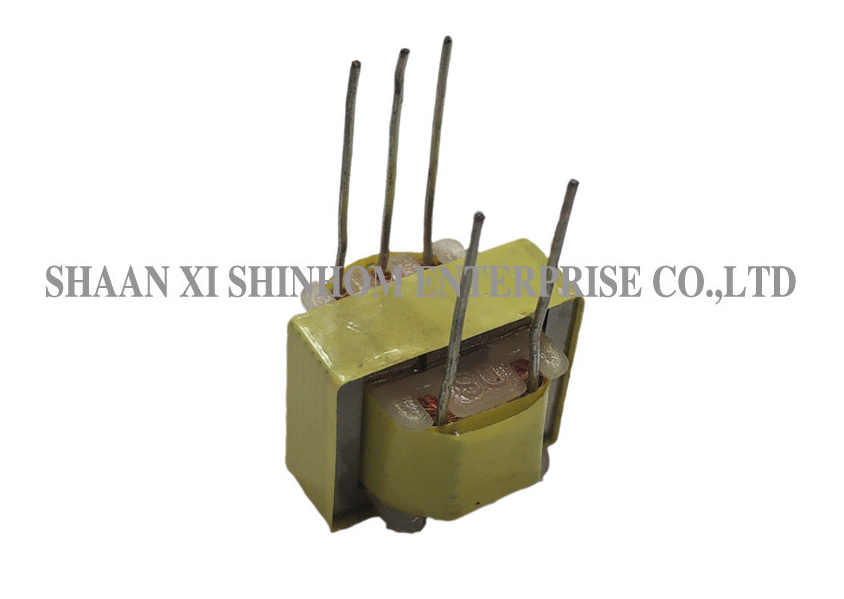

Dieser EI14 Audio-Übertrager ist für die Übertragung von Audiosignalen und Telekommunikations-Isolationsanwendungen konzipiert. Er wird aus hochwertigen Materialien und Präzisionswickelverfahren hergestellt, die eine stabile Signalübertragung mit hoher Wiedergabetreue gewährleisten. Das Produkt verfügt über eine robuste und zuverlässige Struktur und entspricht den internationalen Sicherheitsstandards UL1950 und EN60950, wodurch es für verschiedene Kommunikations- und Audiogeräte geeignet ist. Es wird häufig in Telefonsystemen, PABX-Nebenstellenanlagen, Modems, SMD-Faxmodems, Multimedia-Audiogeräten und Telekommunikations-Isolationsanwendungen eingesetzt. Es ist eine ideale Wahl für die Signalübertragung und -isolation in den Bereichen Audio und Kommunikation.
MERKMALE:
- Isolierter Telekommunikations-Übertrager
- SMD-Faxmodem-Telekommunikations-Übertrager SMD
- Audio entspricht UL 1950 oder EN60950 Telekommunikations-Übertrager
- RoHS-Richtlinie-konform
- Weit verbreitet in Audiosystemen
Elektrische Spezifikation
1. L(1-3): 24,5H ±30% bei 100Hz, 0,1V
6,6H ±30% bei 1KHz, 0,1V
2. L(4-5)=(5-6): 1,1H ±30% bei 100Hz, 0,1V
263mH ±30% bei 1KHz, 0,1V
3. DCR(1-3): 760~820Ω
4. DCR(4-5)=(5-6): 43~50Ω
5. Z(1-3): 16KΩ ±10% bei 100Hz
144KΩ ±10% bei 1KHz
6. Z(4-5)=(5-6): 213~216Ω bei 100Hz
3,3KΩ ±10% bei 1KHz
7. Betriebstemperatur: -25 bis +125°C
8. Lagertemperatur: -25 bis +85°C
Anwendungen
Shinhom Qualitätskontrollpolitik
Es ist Shinhoms Überlebenslinie, nach Kundenzufriedenheit zu streben, die durch eine Kombination aus überlegener Qualität, angemessener Lieferzeit, wettbewerbsfähigen Preisen sowie kundenorientierten Dienstleistungen erreicht werden kann, um sicherzustellen, dass die produzierten Produkte den Anforderungen der Kunden entsprechen.
FAQ
F: Was ist die Primärimpedanz dieses Produkts?
A: Die Primärimpedanz beträgt 16KΩ ±10% (bei 100Hz) . Bei 1KHz beträgt die Impedanz 144KΩ ±10% , geeignet für die Übertragung von Audiosignalen mit hoher Impedanz und Telekommunikations-Isolationsanwendungen.
F: Was ist der DCR-Bereich dieses Produkts?
A: Der primäre DCR beträgt 760-820Ω , und der sekundäre DCR beträgt 43-500Ω . DCR-Parameter beeinflussen den Leistungsverlust des Transformators und die Effizienz der Signalübertragung.
F: Wie beantrage ich Muster? Was ist die Lieferzeit?
A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
